无人机铝合金主起落架机轮结构设计

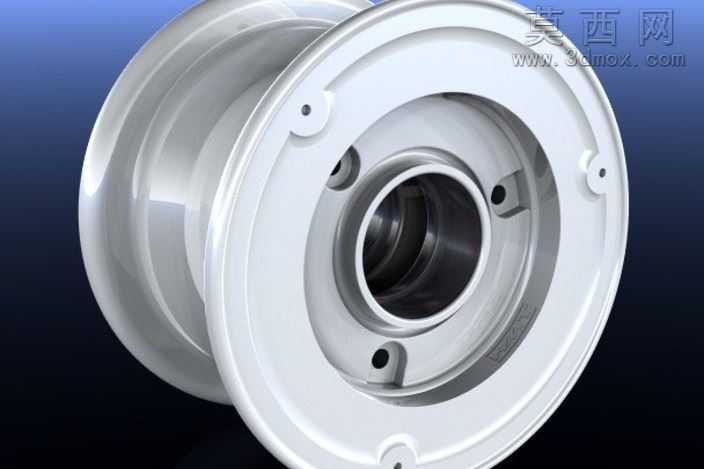

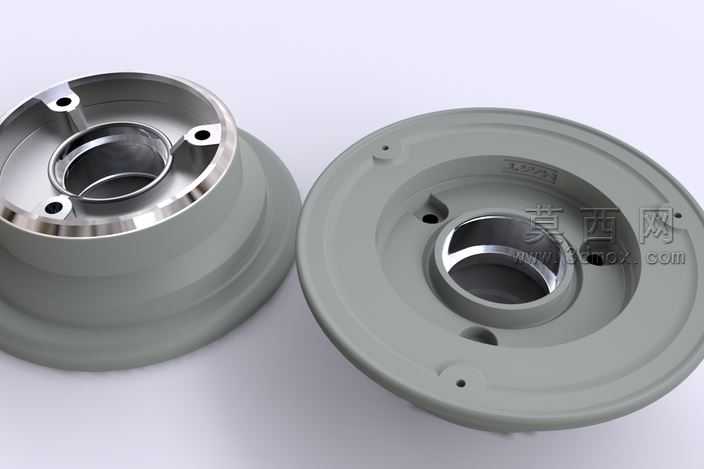

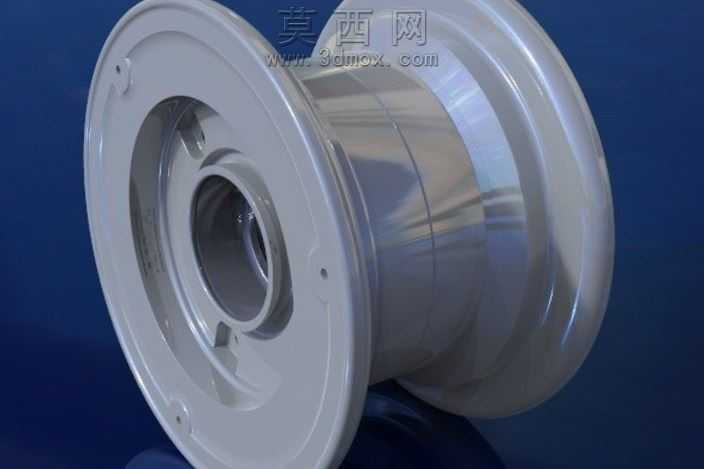

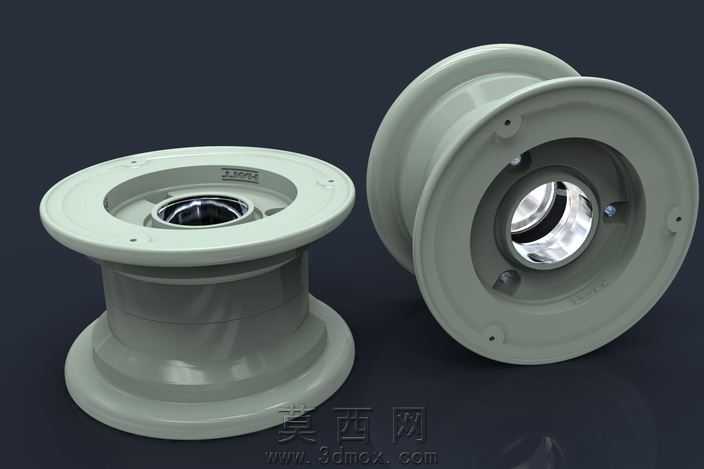

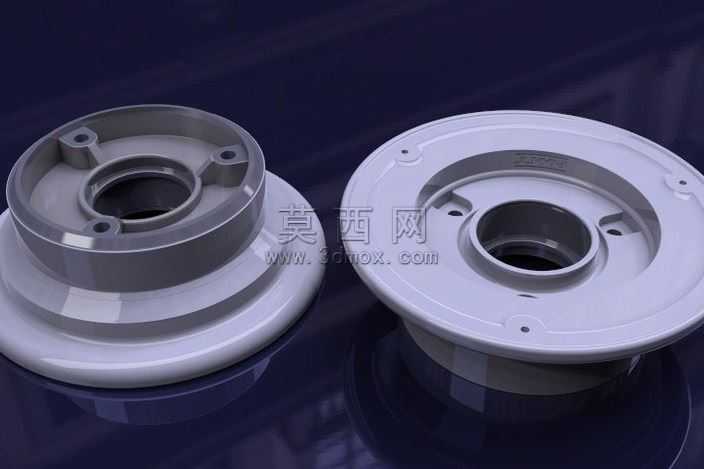

该作品为适配1吨级无人空中系统的主起落架机轮三维建模成果，建模过程围绕航空部件轻量化、高可靠性的核心需求展开，全程遵循航空机械结构设计规范完成全参数化建模。建模阶段首先依据起落架载荷工况完成轮体轮廓的参数草绘，精准控制轮缘、轮毂、轮辐的过渡圆角与壁厚参数，针对两半式对合结构的装配基准做了同轴度约束，确保两个半轮的对接面完全贴合，无错位干涉问题。模型完整还原了机轮的轴承安装位、螺栓连接孔位的细节特征，所有安装孔的位置度、孔径公差均按照航空级装配要求做了参数化定义，可直接对接后续工程出图与加工仿真流程。材质渲染阶段，针对机轮采用的航空铝合金材质做了专属材质球调试，还原铝合金阳极氧化后的哑光浅灰质感，金属粗糙度、反光度参数均参照实物表面特性调整，对接区域的金属轴承部件单独赋予高反光金属材质，清晰区分不同部件的材质差异，渲染输出的效果图可直观呈现机轮的外观质感与结构层次。结构设计上采用无额外螺栓、无集成轴承的轻量化方案，两半轮体通过自身结构配合完成锁紧，在满足1吨级起降冲击载荷的前提下最大化降低轮体自重，轮缘的轮廓曲线完全适配航空轮胎的安装尺寸，轮毂内部的空腔结构做了等壁厚优化，避免应力集中问题的同时进一步缩减结构重量。整个建模过程严格遵循自上而下的设计思路，先完成整体载荷与尺寸的顶层定义，再逐步拆分细化各个局部特征，所有特征均保留完整参数化历史记录，可根据不同吨位无人机的起降需求快速调整轮径、壁厚、孔位参数，具备较强的设计复用性，模型的结构细节完整度可直接支撑后续的有限元仿真、装配干涉检查以及加工工艺编制工作，能够为无人机起落架系统的研发提供精准的三维数字模型支撑。
