手动压紧式砂轮机三维结构设计

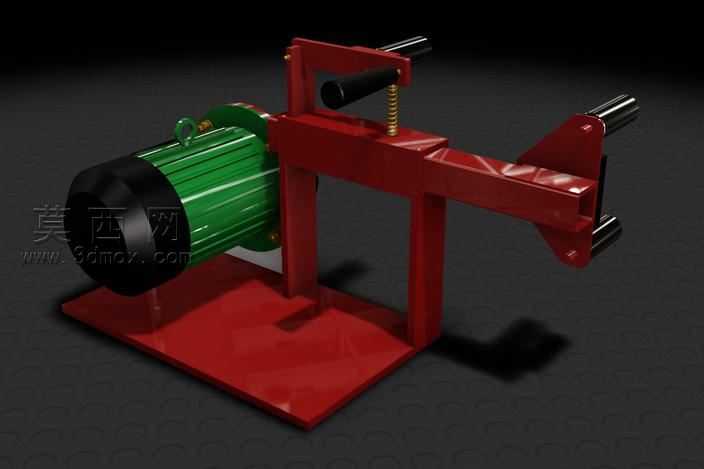

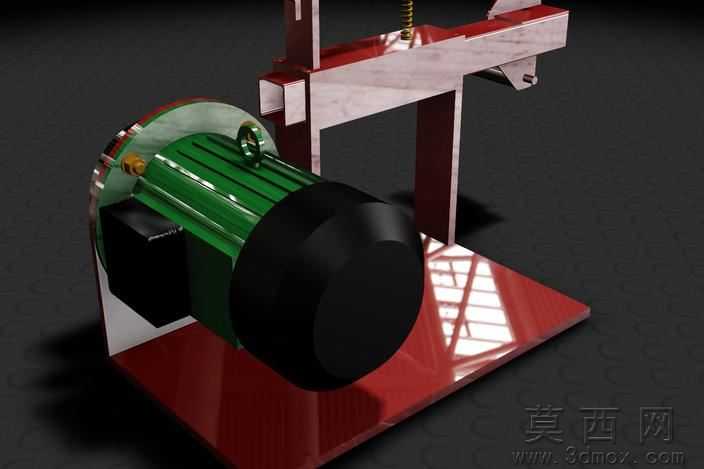

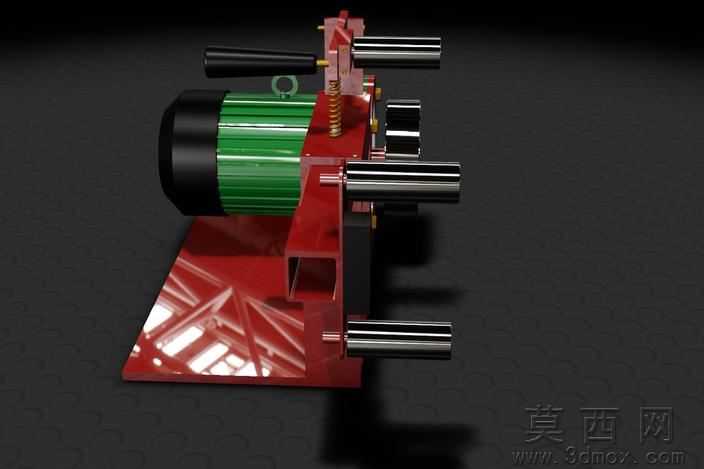

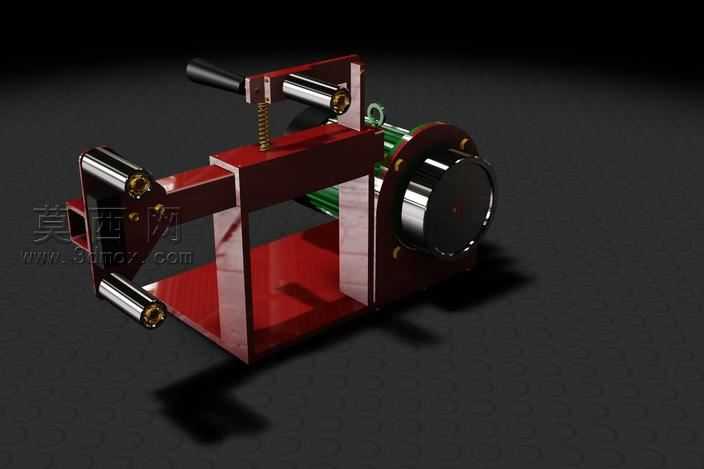

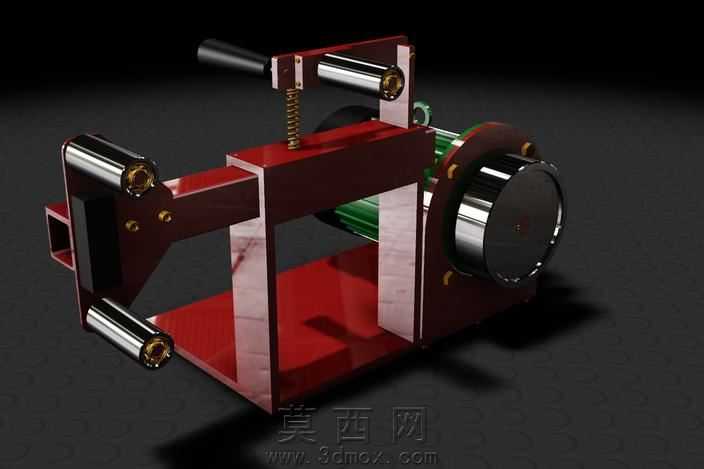

本模型为手动压紧式砂轮机结构，采用Autodesk Inventor完成全参数化三维建模，整体建模过程严格遵循机械设计装配逻辑，自下而上完成各零部件的特征创建与装配约束，所有配合关系均符合实际机械运动逻辑，无干涉错位问题。模型渲染阶段采用金属材质组进行表现，机架部分赋予酒红色金属烤漆材质，通过调整粗糙度、反射率参数还原漆面哑光带微反光的质感；传动与磨削相关金属部件赋予镀铬金属材质，调整高光参数还原金属表面亮泽的镜面反射效果；操作手柄部分赋予黑色防滑橡胶材质，通过凹凸贴图模拟手柄表面的防滑纹理，弹簧部件采用弹簧钢材质参数，还原金属弹簧的金属质感与弹性结构特征。结构设计上，整体采用框架式立式机架结构，机架由多块板材拼接而成，保证整体结构的刚性与稳定性；一侧设置手动压紧调节机构，通过带手柄的丝杆与复位弹簧配合，实现待加工工件的快速压紧与松脱，压紧行程可通过丝杆调节适配不同厚度的待打磨工件；动力端集成电机安装位，电机与磨削轮直接连接，减少传动环节的动力损耗，磨削轮外侧设置防护结构，避免磨削碎屑飞溅。设计思路围绕小型工件手动打磨的实际使用场景展开，兼顾操作便捷性与结构稳定性，压紧机构的弹簧复位设计可减少操作人员的重复操作步骤，框架式机架既可以作为独立台式设备放置使用，也可通过底部安装孔固定在工作台面，适配不同的作业场景。模型完整还原了设备的所有细节结构，包括紧固件、铰接销轴、弹簧等标准件均按实际规格建模，各活动部件的运动行程均预留合理间隙，可直接用于装配验证、结构演示以及后续的工程图导出工作，为同类小型磨削设备的结构优化、改型设计提供完整的三维参考依据。
