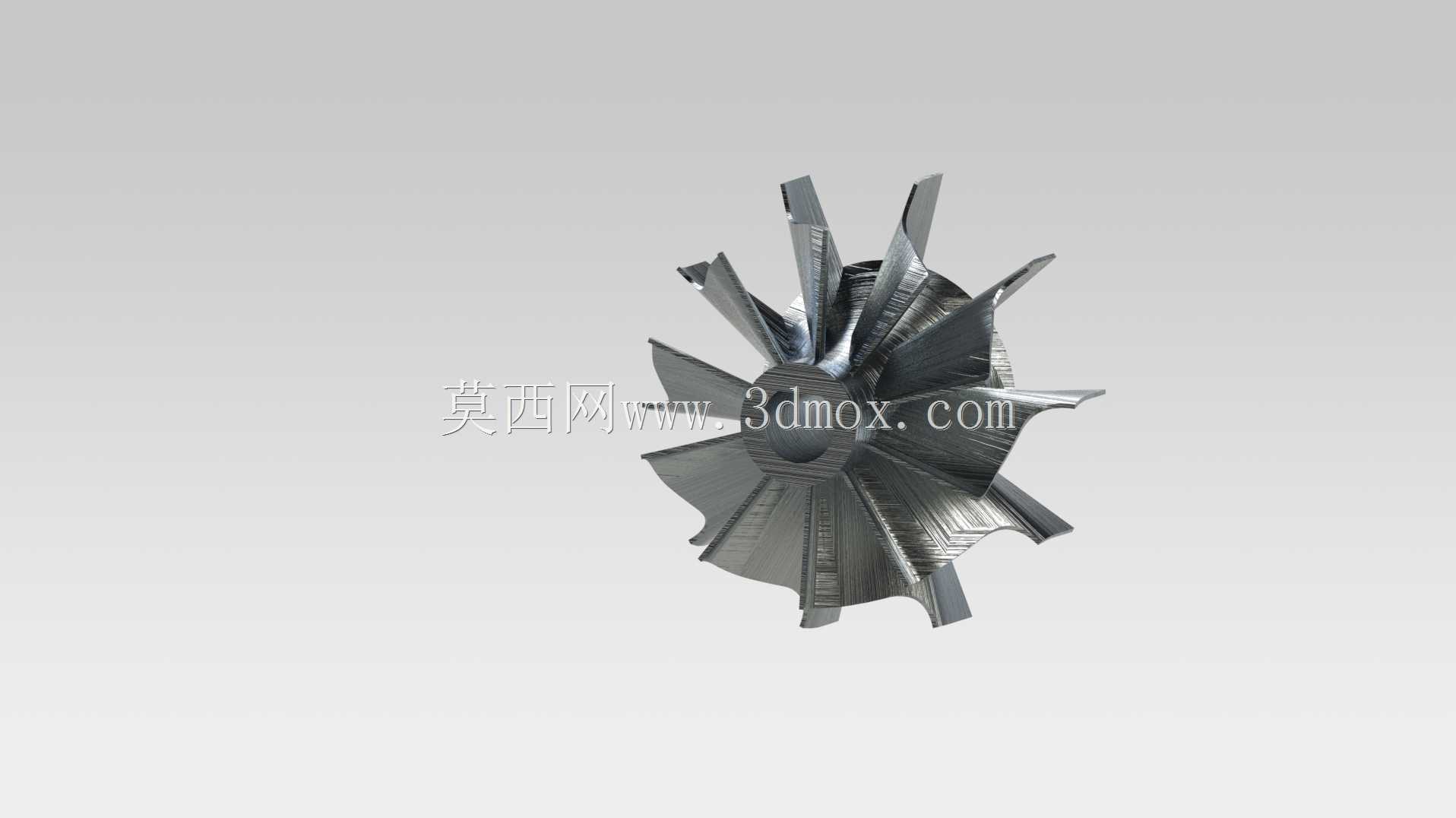

离心式涡轮叶轮精密结构造型

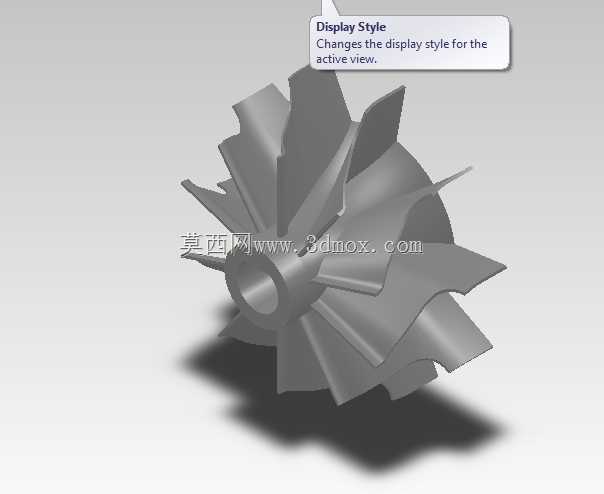

　　该零件属于径流式离心叶轮，常见于小型燃气轮机、微型涡轮发动机、高速增压器以及小流量离心风机的核心做功段，工作时随主轴高速旋转，通过叶片对进入轮心的介质持续施加离心力，将轴向流入的气体沿径向甩出，在轮缘处形成高压高速气流，后续再经扩压结构完成动能向压力能的转换。建模时首先确定轮盘的回转基体，中心设置带同轴通孔的轮毂段，用于与传动轴形成配合，孔壁可根据装配需求设计键槽、锁紧螺纹面或过盈配合面；轮毂外轮廓沿轴向向轮缘方向平滑过渡，既控制转子整体质量，也保证高速旋转下的刚度分布。叶片采用后弯式空间曲面构型，沿周向均匀排布，叶根与轮盘曲面做融合圆角过渡，避免应力集中；叶片前缘靠近进气侧做圆滑修型，降低来流冲击损失，

　　尾缘延伸至轮缘外侧并适当减薄，减少气流出口尾迹。叶片压力面与吸力面的曲率变化直接决定流道扩张规律，建模过程中需保证相邻叶片间的流道从入口到出口连续平滑，无局部突变凹陷。轮盘背面可根据安装空间设计成平面或带减重凹腔的结构，外缘与叶片尾缘齐平，控制转子最大回转直径；轴向尺寸以中心轮毂长度为安装边界，装配时需预留与密封件、轴承挡圈以及锁紧螺母的配合空间，转子外圆与壳体蜗壳内壁之间保留均匀径向间隙，防止高速运转时发生擦碰。该类零件在实际选型中需兼顾气动效率与结构强度，曲面造型完成后可直接用于流场分析、转子动力学校核以及五轴加工路径规划，叶根圆角、叶片厚度分布和轮毂配合孔的同轴度是后续工程验证的关键部位。
