电机与变速箱连接壳体飞轮联动结构

　　该结构主要布置在动力输出端与变速输入端之间，承担电机壳体、飞轮腔、起动机构接口和齿轮联锁区域的集成连接任务。现场装配时，一端需要贴合电机或动力单元的安装面，另一端对接变速箱壳体，中间围合出飞轮运转空间，使动力传递、起动啮合和壳体防护在同一组件内完成。

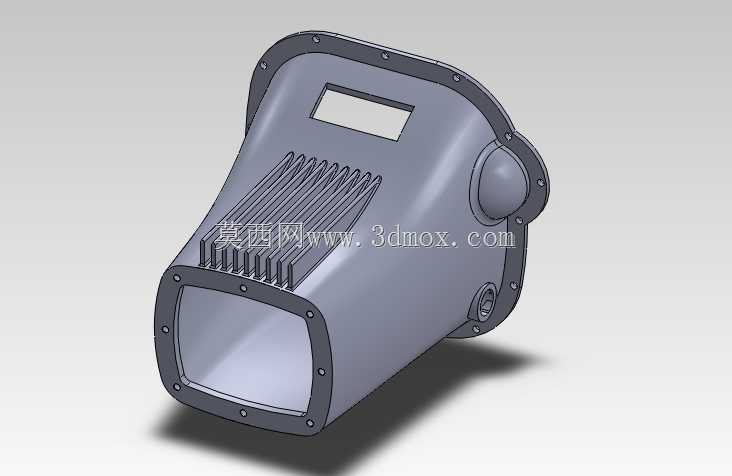

　　从外形看，主体采用变截面腔体结构，下部为近似矩形的大开口法兰，用于与变速箱侧形成稳定连接；上部轮廓随飞轮包络和外部避让空间逐渐收窄，侧壁保留加强筋，以控制薄壁壳体在振动工况下的变形。法兰周向布置多个连接孔，孔位需要与两侧安装面的螺栓分布严格对应，建模时应先锁定结合面基准，再展开周边特征，避免后期装配出现孔位错位。

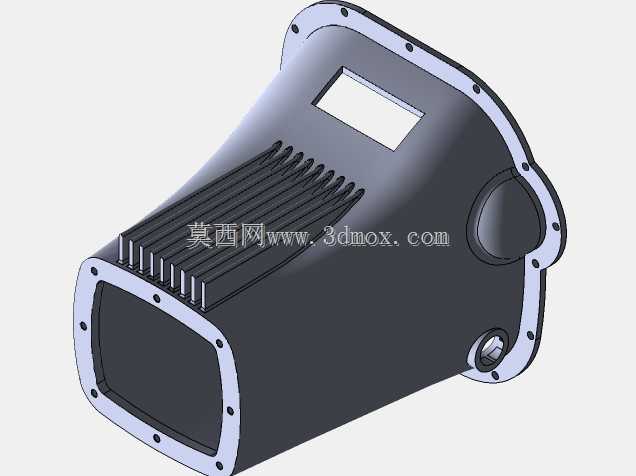

　　腔体侧面设置圆形凸起和局部接口，用于容纳起动机构相关配合件或检修附件；顶部矩形开口可作为观察、装配或标识窗口，边缘同样保留连接与密封边界。壳体外侧的条状加强筋并非装饰特征，其方向顺着载荷传递路径布置，能够在不显著增加壁厚的前提下提高抗弯和抗扭刚度。对于动力总成类部件，壳体既要隔绝内部运转部件，又要为飞轮、齿轮联锁和起动啮合提供定位基准，因此结合面平面度、孔位同轴度和内腔净空都需要重点校核。

　　设计思路上，先依据飞轮直径、齿圈位置和起动齿轮行程确定内腔最小包络，再根据电机与变速箱的相对轴线关系确定两端接口。大开口法兰提供螺栓承载和密封宽度，侧壁过渡圆角用于降低应力集中，局部凸台则满足紧固件支承和附件安装需求。安装边界方面，外部轮廓需避开周边车架、护罩和管线，内腔则要保证飞轮旋转时不与壁面干涉；齿轮联锁区域还要兼顾起动齿轮切入、退出过程中的运动空间。

　　这类结构常见于小型动力包、移动式设备和需要电机与变速箱紧凑联接的传动系统中。三维建模时可将法兰密封面、主腔、加强筋、侧凸台和窗口分别建立特征，装配阶段再通过飞轮、起动机和连接螺栓进行干涉检查，从而确认壳体壁厚、螺栓可达性以及维修拆装路径是否合理。
