带径向安装耳的多孔环形连接法兰盘

　　该零件属于典型的盘类连接构件，整体以同轴回转体为基础，外侧延伸出多组带孔安装耳，主要用于两个回转部件、壳体端面或管路端部之间的轴向压紧与周向定位。在输送设备、泵阀组件、减速机构、风机接口以及小型动力装置中，这类结构常承担载荷传递、密封面贴合和装配基准的作用，相比单纯平板法兰，其外侧耳座能够在有限外径范围内提供更多固定点，同时减少整圈材料占用。

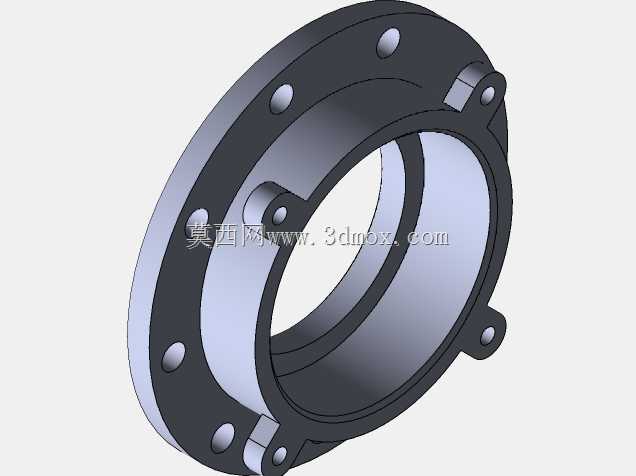

　　从结构上看，零件中部为大直径贯通孔，孔壁带有阶梯变化，可容纳轴套、密封件、配合止口或相邻筒体的端部。内孔台阶并非随意设置，浅台阶可作为轴向定位面，限制配合件插入深度；较深的环形壁则能够提高端面抗弯能力，避免螺栓锁紧后盘体发生翘曲。法兰端面上分布多组通孔，部分孔位于主圆环端面上，部分孔布置在向外伸出的耳座中，两类孔位分别对应主圆周紧固和外部支架连接。

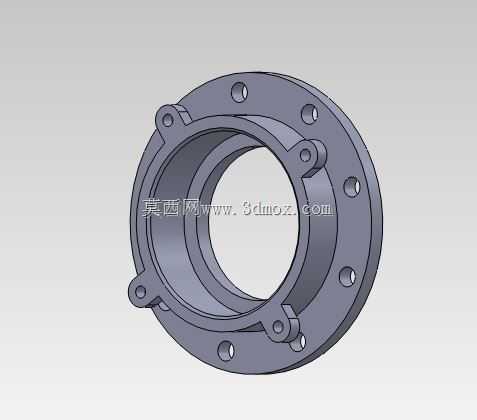

　　耳座沿圆周方向间隔布置，端部做成圆弧过渡，既避免尖角带来的应力集中，也便于铸件或机加工件成型。耳座与主环之间通过加宽的过渡肋连接，当螺栓承受偏载或设备运行中产生振动时，载荷能够从耳座逐步传递到主环，而不是集中在细小凸台根部。对于需要频繁拆装的检修部位，这种外伸耳座还能提供更开阔的扳手空间，降低装配干涉风险。

　　设计此类法兰时，首先要确定的是内孔配合边界。贯通孔直径决定了可穿过的轴径、管径或线缆束尺寸，台阶孔的直径差则直接影响定位面宽度。若内孔与旋转件配合，需保留足够间隙以避免摩擦；若与静止壳体配合，则可通过止口控制同轴度。端面螺栓孔的分布圆直径应避开内部壁厚薄弱区，孔边到外圆和内孔之间都要保留合理实体宽度，防止锁紧时局部压溃。

　　外形尺寸方面，主圆环外径构成零件的基本安装轮廓，外伸耳座则形成最大占用范围。在三维布局中，不能仅按圆盘外径判断干涉，还需校核耳座端部与周边机架、护罩、管接头之间的旋转和拆装空间。耳座孔位与主环孔位存在角度关系，建模时应按实际装配方向锁定周向相位，否则实物安装时可能出现孔位错位。端面厚度需要结合螺栓规格、密封压力和材料性能综合确定，过薄会导致压紧力不足，过厚则增加重量和成本。

　　该结构的建模思路适合采用回转基体与阵列特征结合的方式完成：先建立内孔、外圆和端面厚度形成主体，再绘制单个耳座轮廓并按圆周阵列复制，最后统一加工螺栓孔与倒角。对于非均匀受力位置，可对角向分布进行局部调整，而不是机械地完全等距。端面边缘和内孔口部设置小倒角，能够去除锐边、引导装配，并减少密封件被切割的可能。

　　在实际使用中，法兰端面通常与垫片、O形圈或加工密封面配合，因此端面平面度和孔位同轴度较为关键。若用于传动系统，法兰还可能承受扭矩，此时螺栓预紧力与耳座刚度共同决定连接可靠性；若用于通风或管道接口，则重点关注内孔通流面积和端面密封连续性。整体结构在保证连接强度的同时，通过外伸耳座和镂空中部实现了较轻的质量，适合空间紧凑、固定点较多的机械装配场景。
