大马力燃气动力手持钻机结构总成

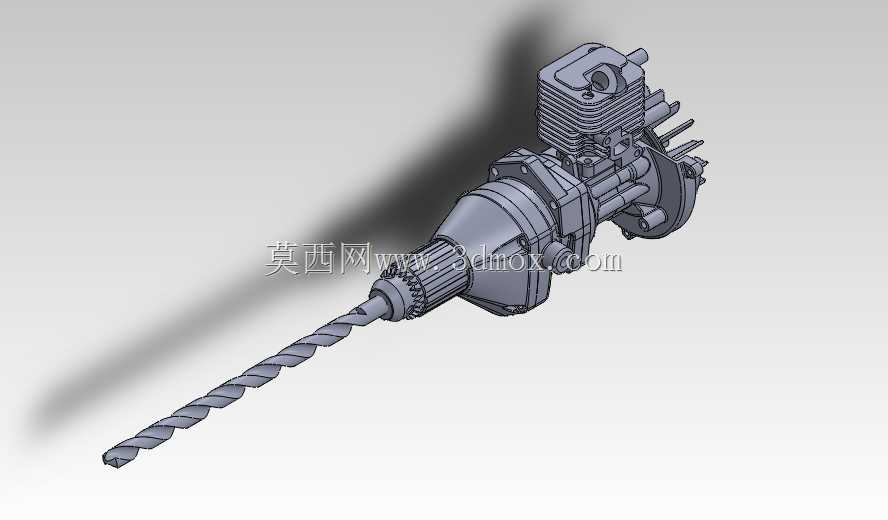

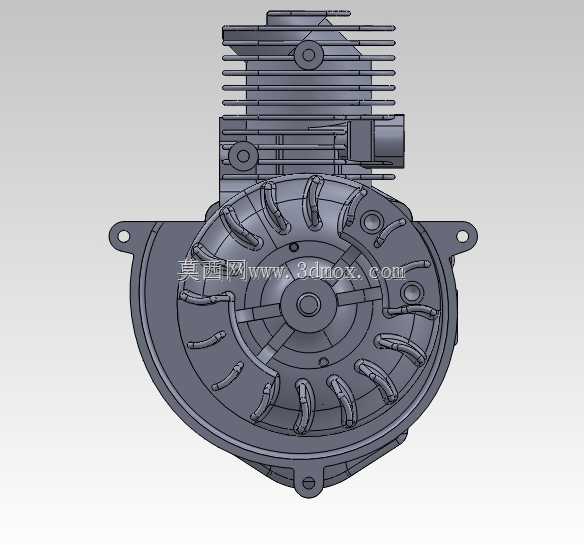

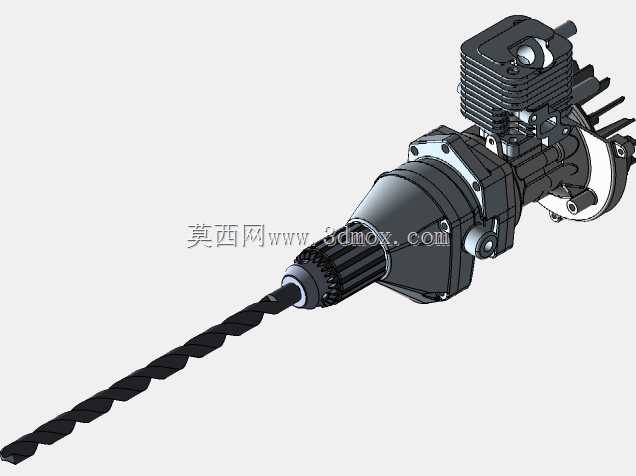

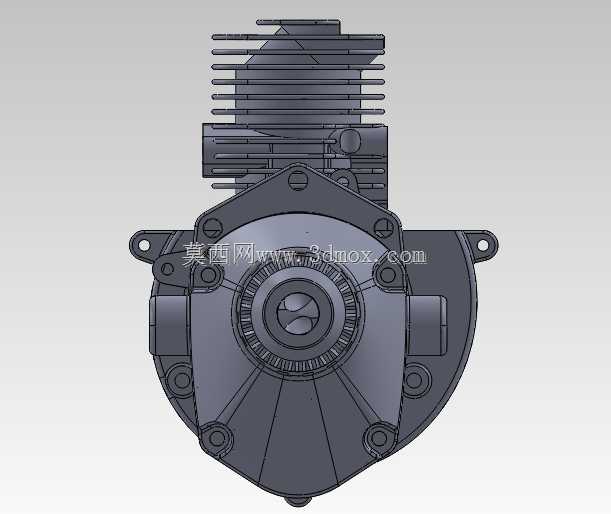

　　这套结构总成面向野外无外接供电的钻孔作业场景开发，常见于山地管线铺设、野外地质勘探、户外基建锚固钻孔工况，摆脱电动钻机对线缆与市电的依赖，依靠燃气内燃机提供持续大扭矩输出，适配硬质岩土、混凝土层的大孔径钻孔需求。整机采用动力单元与钻夹输出单元同轴集成的布局思路，上部为带多层散热鳍片的燃气发动机缸体，鳍片沿缸体周向与轴向交错排布，在设备高速运转时通过自然风冷快速带走燃烧热量，避免长时间高负载作业出现缸体温升超限；缸体侧部预留化油器、点火模块、燃油管路的安装接口，各接口位置避让手持操作的握持区域，防止作业人员触碰高温缸体。下部传动壳体采用多边形辐板式加强结构，中心集成大尺寸动力输出卡盘，卡盘端面布置环形防滑齿纹，

　　钻具装夹后可通过周向紧固件锁死，传递发动机输出的全扭矩，杜绝高负载钻孔时钻具打滑松脱；壳体四周均匀布置螺栓紧固孔，将内部齿轮传动组完全封闭，既防护沙尘侵入啮合齿面，也可通过壳体筋板分散传动反扭矩。壳体两侧伸出带通孔的安装耳座，可配套辅助握持把手或支撑抵架，钻孔作业时操作人员可通过耳座施加轴向进给力，也可将设备固定在移动式支架上完成定向钻孔，抵消发动机运转产生的往复振动。结构设计阶段优先考虑野外维护便利性，缸体、传动壳、卡盘端盖均采用分体螺栓连接，无需专用工装即可拆解更换火花塞、活塞环、传动齿轮等易损件；整机外轮廓的突出棱边全部做圆弧过渡，散热鳍片间距预留沙尘清理空间，在多粉尘野外环境下可直接用压缩空气吹扫积尘。

　　输出轴的同轴度公差在建模时严格控制，发动机曲轴与传动齿轮输入轴采用同轴定位台阶配合，降低高速运转的偏心振动；卡盘的夹持范围覆盖常规野外钻孔所用的钻头柄径，壳体侧面预留钻头锁紧机构的操作空间，更换钻具时无需完全拆解端盖。整机安装边界充分考虑手持作业的人机尺寸，上部缸体高度控制在操作人员视线以下，避免遮挡钻孔对位视线，下部壳体宽度适配双手握持跨度，两侧安装耳的载荷强度按照最大钻孔反扭矩的三倍冗余设计，保证硬层钻进时结构无变形。内部传动齿轮采用减速增扭布局，将发动机高转速低扭矩输出转化为钻轴低转速大扭矩，匹配钻孔作业的切削特性，齿轮啮合间隙预留热膨胀余量，避免长时间高负载运转出现齿面卡滞。
