桌面式闭路监控摄像头结构造型

　　这类小型闭路摄像终端多用于工位近场监控、桌面设备状态采集、实验台操作记录以及小型自助终端的局部影像拾取，和长距离枪机、半球防爆摄像头的部署逻辑不同，它不需要预留复杂的立杆、护罩和穿管空间，核心边界集中在台面摆放、角度调节和线缆走线三个环节。

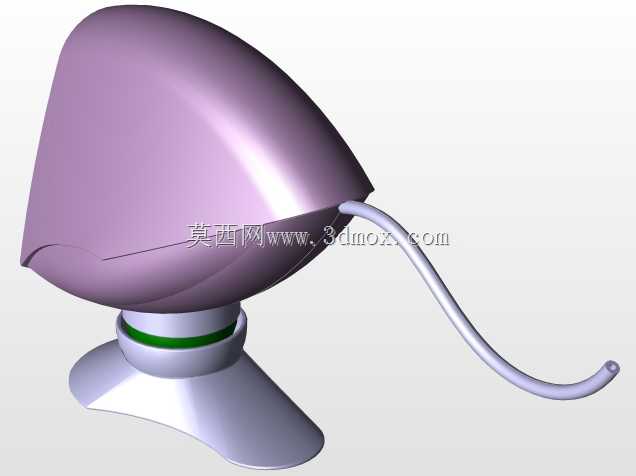

　　从整机结构拆分来看，上部为椭球弧面的镜头容纳舱，壳体采用大圆角顺滑包覆，没有外露的尖锐棱边，既可以避免日常清扫、人员挪动时剐蹭，也能让镜头模组、补光小板和拾音元件在舱内获得连续的安装支撑面。舱体前端预留镜头视窗开口，内部沿弧面布置PCB固定柱与走线槽，数据线从舱体后侧根部引出，出线位置做了圆滑过渡，长期弯折调整角度时，线缆根部不会出现硬折死弯。

　　下部支撑组件分为旋转衔接环和配重底座两部分，衔接环处设置环形限位结构，配合周向转动与俯仰摆动，可让镜头舱在水平方向覆盖工位侧前方大范围视角，俯仰方向则适配坐姿操作、台面设备面板等不同高度的取景需求。底座采用下扩的扁平喇叭形轮廓，接触台面的区域面积大于上部舱体投影，整机重心落在底座支撑面以内，即便镜头调整到最大俯角、线缆受到侧向牵拉，也不容易出现倾覆。底座底面可预留防滑胶垫安装位，在木质台面、金属实验台或塑料机柜顶面上都能保持稳定，不会因设备振动产生滑移。

　　建模过程中需要重点把控几处装配关系：镜头舱与支撑环的配合间隙要均匀，转动时不能出现壳体干涉；线缆出口处的曲率半径需满足线材最小弯折要求，避免装配后线材被壳体切口割伤；底座内部可预留配重块容纳腔，通过下部增重抵消上部镜头舱偏置带来的重心偏移。外形尺寸方面，整机高度控制在桌面外设常规区间，底座占地远小于普通办公水杯，台面部署时不会遮挡键盘、操作面板或仪器按键；线缆长度可根据终端机柜内部接线距离延伸，出线方向自然向后，不会横穿镜头前方视野。

　　在实际选型配套中，这类结构可直接嵌入自助缴费机、检测工位看板、小型教学实验台以及车间班组记录点位，安装时无需打孔，仅通过台面摆放或底部双面粘接即可固定；后期维护时，镜头舱可单独拆开更换模组，底座与支架部分能够重复利用，整体结构兼顾了小空间部署、多角度取景和长期走线可靠性。
