带双侧护栏斜梯的高架钢结构通行平台

　　这套钢结构通行设施主要用于厂区设备层、管廊区、生产线旁或检修工位之间的高差跨越，把地面人员安全引导至高架操作面，同时在平台段形成稳定的水平巡检通道。实际布置时，斜梯下端落在独立混凝土或钢制基础上，上端与高架平台边梁衔接；平台两侧设置连续护栏，斜梯段同步配置扶手、立杆和中间防护杆，避免人员在上下及通行过程中发生侧向跌落。

　　结构上，平台面采用矩形铺板承载，下方由纵向主梁与横向次梁组成框架，荷载经梁系传递到多根立式支柱。支柱底部设置底板或预埋连接段，便于与基础锚栓固定；跨中附近还加入斜向支撑，形成桁架式受力路径，用来控制平台在人员集中、检修工具堆放或轻微振动工况下的挠度与晃动。斜梯部分则由梯梁、踏步、扶手立柱和顶部转弯扶手构成，梯梁按坡度连续弯折，踏步保持等间距，保证步距均匀、上下节奏一致。

　　建模时需要先确定通行净宽、平台高度、斜梯水平投影和坡度边界，再反推立柱落点与基础占位。平台护栏高度、立杆间距、踢脚防护以及扶手回转半径，都应围绕人员安全和现场可施工性展开；斜梯入口处预留缓冲空间，平台端部与设备或管线之间保留检修距离，避免安装后与阀门、电缆桥架、风管等发生干涉。支柱位置不能只按视觉均匀排布，还要结合地面通道、设备吊装路线和基础条件调整，使支撑点落在可施工、可承重的位置。

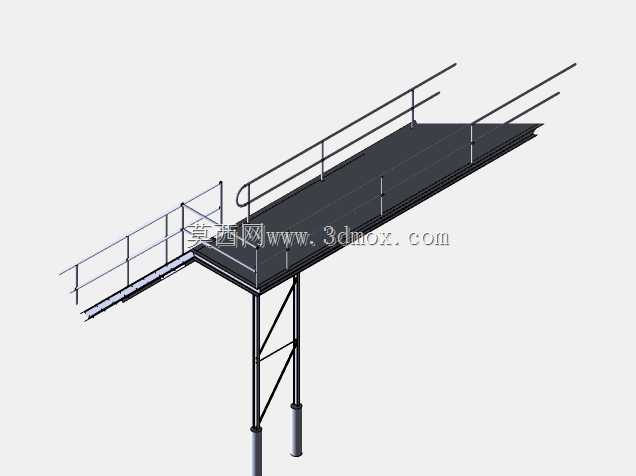

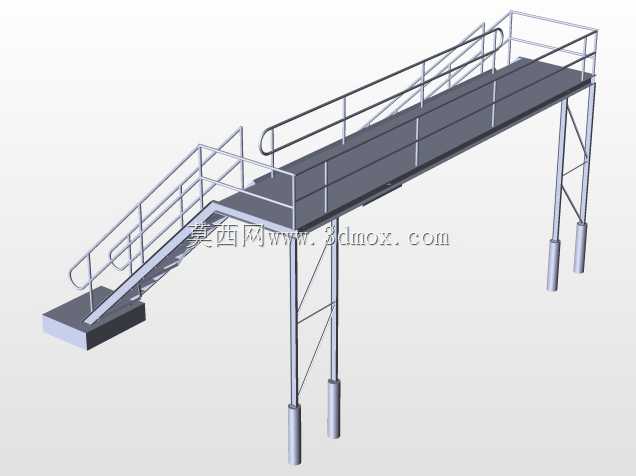

　　从外形看，整体为长条形高架平台加单侧斜梯的组合，平台端部和侧边护栏围合，立柱向下伸出并带有明显安装段。模型把铺板、梁架、护栏、梯段、支撑、柱脚等构件分别表达，适合在方案评审时检查通行路线、安全防护范围与设备周边空间关系；也可进一步用于细化材料规格、连接节点、预埋件位置和现场装配顺序。对结构设计人员来说，这类构件的重点不在复杂曲面，而在高差、坡度、净空、支撑刚度和安装边界的协同：梯段角度过陡会降低通行舒适度，平台跨度过大则需要增加梁高或支撑；护栏与梯梁连接位置若处理不当，后期容易出现焊接变形或扶手不顺直。通过三维模型提前暴露这些问题，能够在投产加工前把构件分段、螺栓连接和现场吊装路径一并校核清楚。
