商用厨房蔬菜切碎处理机架结构设计

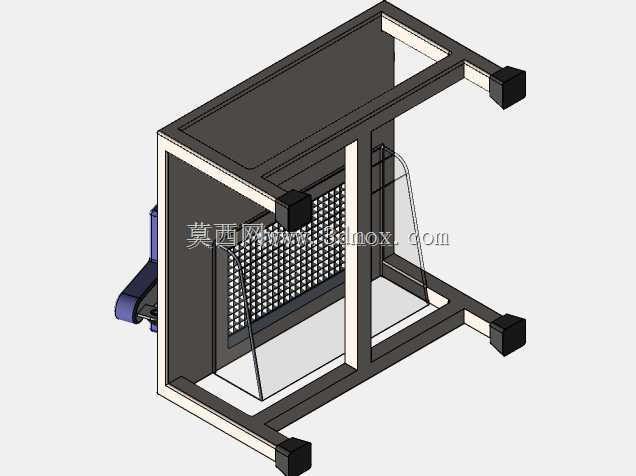

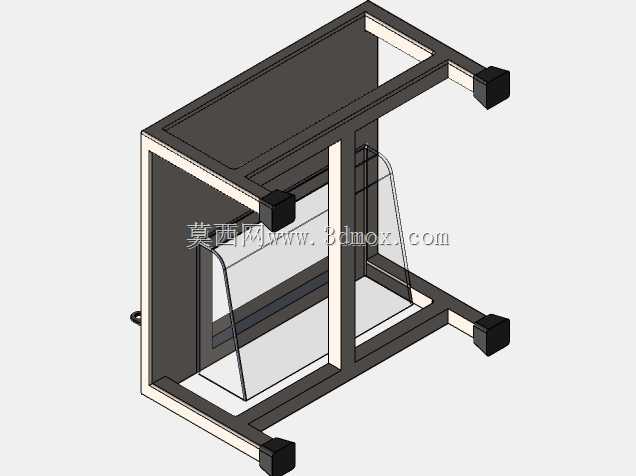

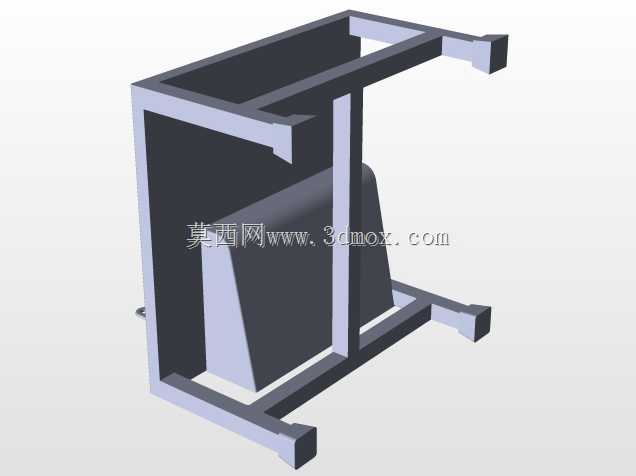

　　这套三维结构围绕餐饮后厨、净菜加工和团餐配送中的蔬菜切碎工序展开，主体呈现为开放式方管焊接机架，预留了动力组件、切削腔、进料导向和出料承接的安装空间。整机采用框式承载思路，四根立柱与上下横梁形成稳定的矩形骨架，底部支脚外扩并设置防滑垫块，能够抵消切削过程中往复运动带来的振动；机架侧面布置网格防护板，既阻挡菜叶、汁水外溅，也避免操作人员误触内部旋转或往复执行件，同时保留通风与观察视野。

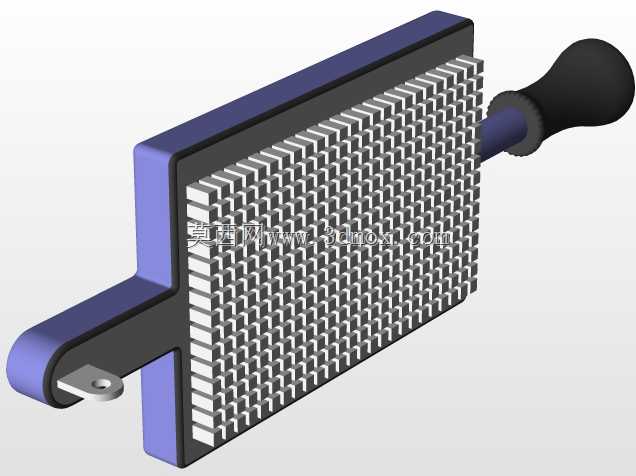

　　从实际使用场景看，叶菜、根茎类食材在预处理后需要快速切成碎段或碎粒，人工切配劳动强度大、颗粒均匀度差，而专用切碎设备可把进料、压料、切削和收集集中在较小占地内完成。模型中前部留出透明防护与投料通道位置，侧部紫色部件对应动力或传动安装区，内部网格面可作为筛网、挡料板或切削腔围护结构，使物料在限定区域内被处理，碎料沿下部空间落入接料容器。

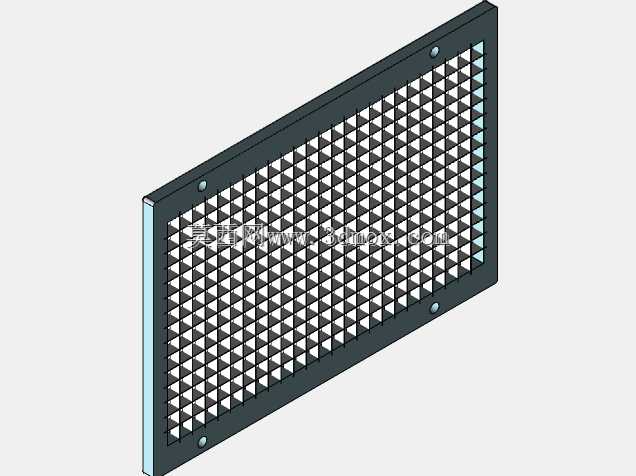

　　结构设计上，机架优先保证装配边界清晰：横梁承担电机、刀轴和护板的固定载荷，立柱承受倾覆力矩，底部框架预留地脚调节与清洁间隙。方管截面选择兼顾刚性与焊接工艺性，转角处采用连续封闭轮廓，减少菜叶堆积和卫生死角；防护网通过边框嵌入或螺栓压板固定，便于拆卸冲洗。进料区靠近操作侧设置较高开口，出料区保持低位承接，符合后厨单人投料、连续清理的作业节奏。
