带护栏爬梯的工业操作平台与立式储料罐

　　这套钢结构操作平台与立式储料罐组合，常见于化工配料、粉体暂存、食品原料中转以及小型反应工序的车间布局中。平台承担人员操作、设备承载和检修通道的作用，罐体则用于物料缓存、均化或向下游工序供料，二者在三维结构上需要同步校核，不能把平台和罐体拆成互不关联的单件处理。

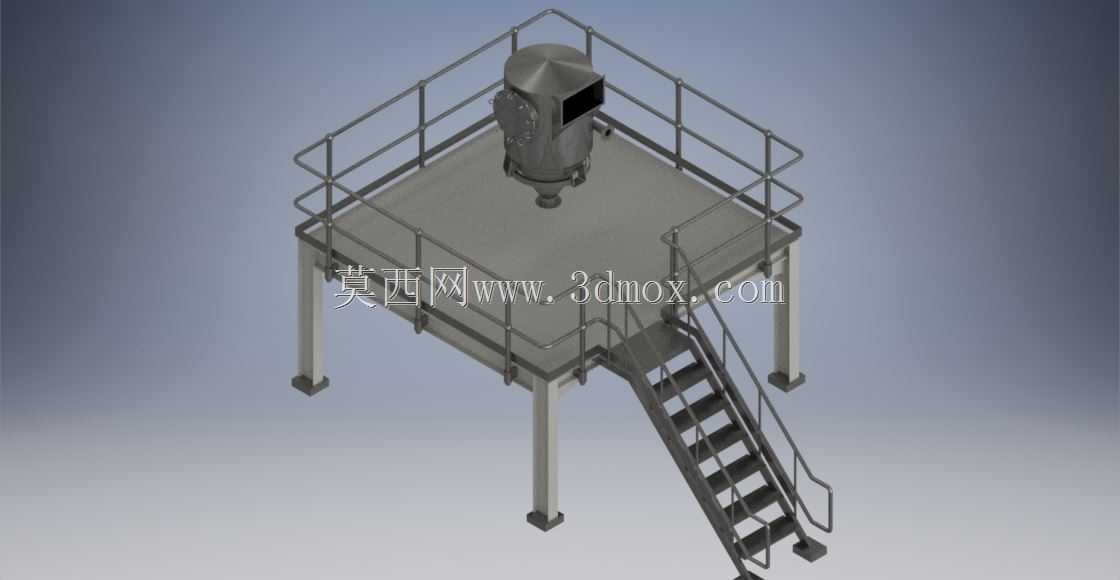

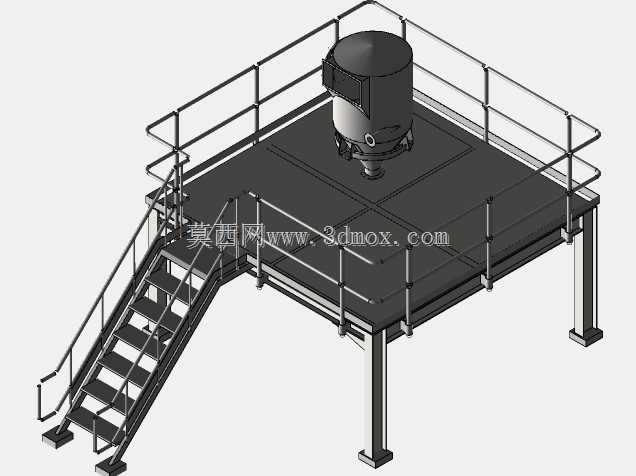

　　从现场布置看，方形平台采用四根主立柱落地支撑，柱脚设置底板，便于通过地脚螺栓与混凝土地面固定。平台面四周布置连续护栏，转角处立柱加密，栏杆分为扶手、中间横杆和踢脚挡边，可降低人员巡检、阀门操作、取样观察时的坠落和工具滑落风险。一侧斜梯直接连接地面与平台，梯梁、踏步和扶手连续成型，梯段倾斜角度按常规人工通行习惯控制，踏步间距均匀，平台开口处与梯段扶手平顺衔接，避免出现防护断点。

　　罐体位于平台中心区域，这种布置让检修人员可以围绕设备顶部或侧部操作。罐体上部为圆筒与锥顶组合，下部通过锥段或支脚收束，有利于粉状、颗粒状物料靠重力流出。侧面可见检修口、接管或仪表安装位的结构预留，建模时需要把这些接口的方位、高度和操作空间一起表达，因为现场管道、阀门、料位计和检修盖都会占用平台净空。若只关注罐体外形而忽略接管包络，后续很容易出现护栏挡住人孔、爬梯正对卸料口、管道无法穿平台等干涉问题。

　　设计思路上，平台主梁应围绕罐体载荷和人员活载布置，铺板下方需要设置次梁形成稳定网格。罐体支腿或座圈落在平台承重区，不能简单压在装饰铺板上；立柱位置还要避开罐体出料口、检修门和楼梯通行线。平台高度通常由下游设备进料高度、罐体锥角、阀门安装空间和人工操作舒适性共同决定，过高会增加爬梯长度和结构晃动，过低则会压缩出料设备布置空间。

　　安装边界方面，三维布局时应先确定罐体最大外径、顶部检修件最高点、平台外轮廓尺寸、楼梯落地长度以及柱脚板位置。平台边缘与车间墙体、管道桥架、输送设备之间要留出搬运和维护距离；楼梯底端不能占用叉车通道或紧急疏散路线。护栏内侧到罐体外壁应保留人员绕行和扳手操作空间，平台开孔与罐体之间的间隙需考虑密封、防坠和现场焊接公差。

　　整体结构以型钢焊接框架为基础，铺板可采用花纹钢板或钢格板，立柱、梯梁和护栏管件在模型中均按实际截面表达，便于后续出工程图、统计材料和检查装配关系。对结构设计人员来说，该模型的价值不在于单一零件造型，而在于把设备承载、人员通行、检修防护和物料流向放在同一空间内校核，使方案在落地前就能发现高度、干涉和维护通道方面的问题。
