立式承压砂滤罐体带支腿结构设计

　　这套砂滤罐体的三维结构，在水处理工段的布置里属于很典型的承压过滤单元，日常对接的工况大多是工业循环水旁滤、地下水除浊、生产给水预处理这类场景，罐体内部装填石英砂滤料，靠压差把进水里裹挟的悬浮泥沙、絮体、胶体杂质截留在滤料层孔隙里，运行到设定压差后再反向进水冲起滤料，把截留的污杂物随反洗排水排走，整套设备不需要复杂的操作联锁，只要配好进出水阀、反洗阀和排气口就能稳定投用。

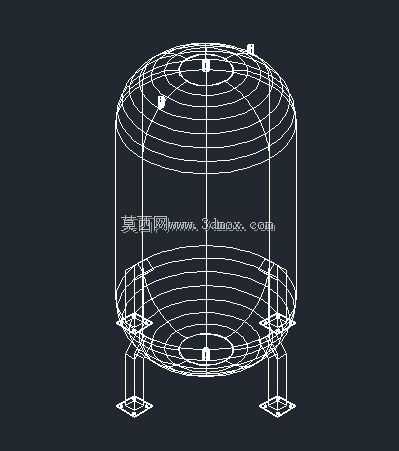

　　从结构建模的思路来看，整体采用立式圆筒加顶部椭圆封头的构型，这种构型的优势首先是承压受力均匀，筒壁环向应力分布平顺，相比方形储槽不需要额外加大量加强筋，相同承压等级下板材壁厚可以控制得更合理；其次立式布置让滤料层在重力作用下自然压实，过滤时水流自上而下穿过滤层，不会出现滤料跑偏、短流的问题，反洗的时候向上的水流可以均匀托起整个砂层，让砂粒之间互相摩擦剥落表面附着的污泥，反洗结束后滤料又会按粒径自然级配沉降，上层细砂、下层粗砂的层级不会乱。

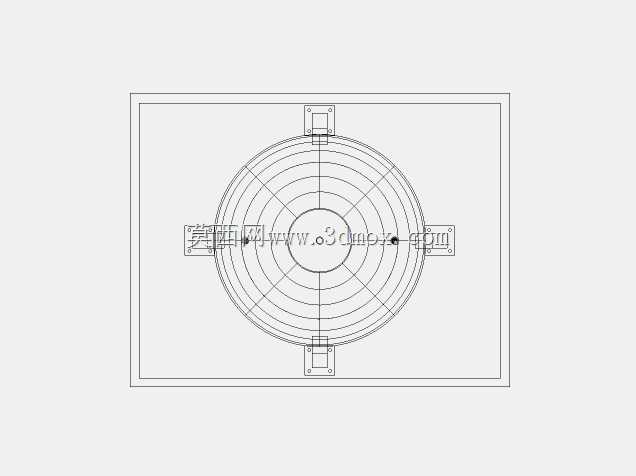

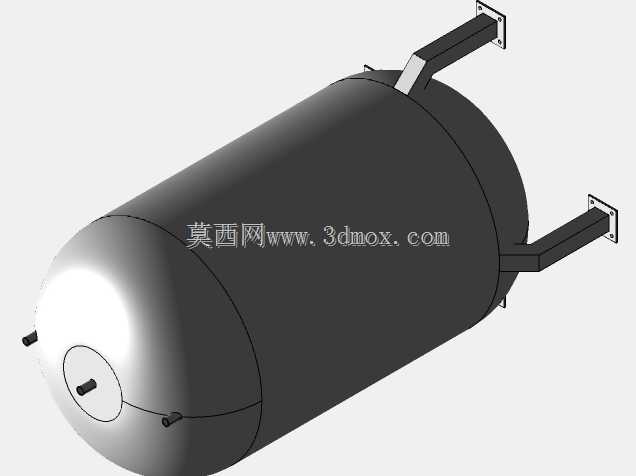

　　罐体顶部预留的三个小口径接口，建模时已经按管嘴凸起做了结构预留，居中的接口一般接排气阀，设备初次充水时排掉罐内积存的空气，避免气堵造成水流偏流，另外两个接口分别对应正常过滤的进水和反洗时的排水，也可以根据管路排布需求调整为仪表安装口，接压力表实时监测滤层上下的压差，当压差升到0.05-0.08MPa时就触发反洗流程。罐体底部的支撑采用三根均布的支腿结构，支腿和罐底采用焊接贴合，腿底带水平支撑板，安装时只需要在土建基础上预埋钢板或者打膨胀螺栓固定即可，不需要做复杂的裙座灌浆，中小型处理量的砂滤罐用这种支腿形式，安装拆卸都更灵活，设备检修时也可以直接在罐底预留的卸料口把旧砂排出，补充新滤料。

　　做安装边界校核的时候，要注意罐体周围留出至少半米的操作空间，顶部要预留足够的高度来接排气管道和吊装滤料，支腿的跨距要和土建基础的预埋件位置对齐，罐体就位后要找水平，倾斜偏差不能超过千分之三，避免运行时滤层厚度不均导致局部过滤速度过快、出水水质波动。筒身的直径和直段高度配比一般控制在1:1.2到1:1.5之间，这个比例下滤料层厚度可以保证1.2米以上的过滤路径，同时反洗时的水流膨胀空间也足够，不会把滤料从顶口带出。建模时把封头的冲压过渡圆角、支腿和罐壁的焊接垫板都做了还原，后续出工程图的时候可以直接提取筒身展开尺寸、管嘴方位坐标，给钣金下料、现场焊接安装提供直接的结构参考，对接管路设计时也能提前核对接口标高，避免现场配管出现管线打架的问题。
