离合器盘冲压成型模具三维设计作品

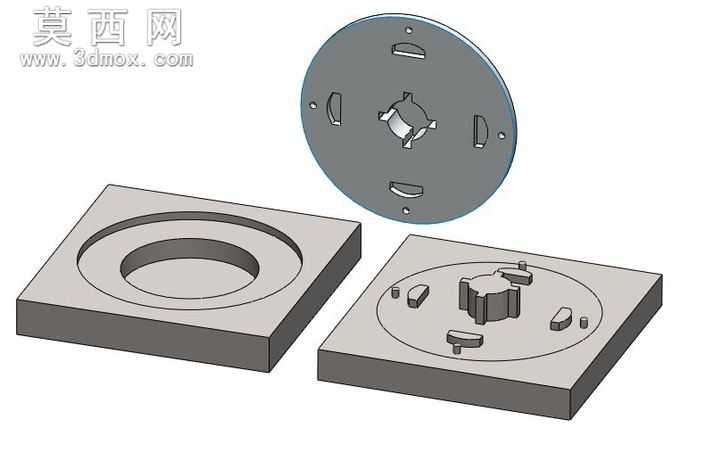

本作品为离合器盘成型用冲压模具三维设计成果，建模过程中严格遵循冲压模具设计规范，先完成离合器盘成品件的结构特征提取：该盘类零件为圆形薄片状结构，盘面分布有中心异形装配孔、周向对称的弧形卡槽与定位小孔，所有特征的尺寸公差、形位要求均在建模阶段同步映射到模具成型结构中。整套模具分为上模、下模两个核心模体，下模作为成型定模，基座采用矩形方块结构，中心设置与离合器盘外圆匹配的环形定位沉台，沉台内部对应零件的异形孔、卡槽特征，分别设置凸起的成型冲头与定位镶块，所有成型凸起的拔模斜度控制在1°以内，既保证冲压过程中材料顺利填充型腔，也能避免开模时零件与模腔发生粘连。上模为动模结构，整体为圆形模座，对应下模的成型凸起位置设置精准对位的避让凹槽，同时在盘面预留顶料杆安装孔位，合模时上下模的分型面完全贴合，间隙控制在板材厚度的1/10以内，避免冲压过程中出现飞边、毛刺等成型缺陷。建模阶段对所有模具零件的装配关系做了干涉检查，确保导柱、导套的滑动行程匹配冲压设备的开合模行程，成型镶块采用可拆分式结构设计，方便后续量产过程中磨损后的快速更换。材质设置上，模座部分采用45号钢的哑光金属材质，成型冲头与镶块部分设置为淬火模具钢的高亮金属质感，渲染阶段采用等轴测视角展示整套模具的开合状态，同时单独展示成型后的离合器盘成品，清晰呈现模具型腔与成品零件的结构对应关系。设计思路上优先考虑离合器盘零件的成型精度，所有定位特征均设置双重定位结构，避免板材送料过程中出现偏移，同时兼顾模具的加工工艺性，所有模体的边角均设置工艺倒角，减少加工过程中的应力集中问题，整套模具结构紧凑，无多余冗余设计，可直接用于后续的模具加工工艺编制与冲压生产调试。
