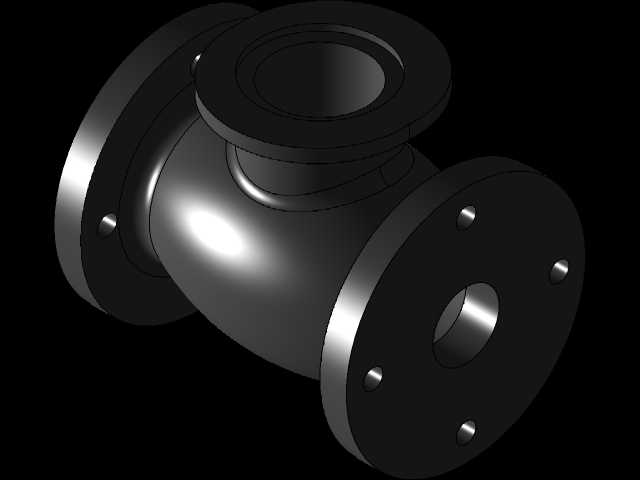

三通法兰连接式工业管路截止阀体

　　这套阀体结构面向工业流体管路的换向与截流场景搭建，三个通路口径统一配置法兰对接端，可直接嵌入水平主管道与垂直支管交汇的节点位置，在给排水管网、化工介质输送线、暖通循环水系统里都能作为管路核心通断部件使用，替代传统焊接式三通加独立阀门的组合方案，减少管路焊缝数量，降低介质泄漏风险。

　　从结构设计逻辑来看，阀体主体采用流线型变径腔体过渡，没有突兀的直角转角，介质在腔体内流动时不会形成大面积滞流区，输送含微小颗粒的流体时也能减少颗粒沉积卡涩的概率。三个法兰端均预留均匀分布的螺栓过孔，安装时无需额外焊接对位，现场施工人员只需匹配对应压力等级的密封垫片，穿入紧固螺栓按对角顺序预紧再逐步锁死，就能完成管路对接，后期检修拆解也不用切割管段，维护效率远高于焊接式阀体。

　　建模过程中优先还原了阀体的实际安装边界：两端水平法兰的端面间距、垂直法兰的轴向高度都按照常规工业管路的安装预留尺寸设定，法兰盘的厚度、螺栓孔的中心圆直径、孔位数量都贴合通用法兰标准，选型人员在管路布局阶段就能直接把该阀体模型导入装配体，提前校核周边管道、支吊架的空间位置，避免现场安装时出现法兰和相邻设备磕碰、螺栓操作空间不足的问题。阀体中部的腔体壁厚按照承压工况做了等强度过渡，在法兰和腔体衔接的应力集中位置做了圆角加厚处理，承压时不会出现局部应力超限开裂的问题。

　　垂直法兰端作为阀杆驱动机构的安装接口，法兰端面的密封面平整度、螺栓孔的对位精度都在模型里做了精准还原，后续搭配阀瓣、阀杆、驱动手轮或者气动执行机构时，不需要二次修改接口尺寸，直接完成装配就能验证阀瓣升降行程和腔体通流面的匹配关系，检查阀瓣全开状态下是否会遮挡通流截面、全关状态下密封面能否完全贴合阀座。整个模型的曲面过渡连续顺滑，没有建模破面和重叠特征，导入各类三维装配环境后都能直接做干涉检查、流体通路模拟，也可以基于该模型快速派生不同压力等级、不同通径的同系列阀体变体，缩短整套管路系统的设计周期。
