槽形螺母拆装专用套筒工装结构

　　这款套筒主要面向槽形圆螺母的拧紧与拆卸作业，在轴端锁紧、轴承预紧、轮毂固定以及传动部件装配场景中使用频率较高。槽形螺母不同于普通六角螺母，其外周开设若干轴向卡槽，常规开口扳手或六角套筒无法稳定咬合，强行施力容易造成槽口崩边、螺母变形，甚至划伤配合轴面。该工装前端设置与螺母卡槽对应的凸爪，作业时凸爪直接嵌入槽内，把扭矩沿圆周方向均匀传递到螺母本体，避免单点受力带来的局部损伤。

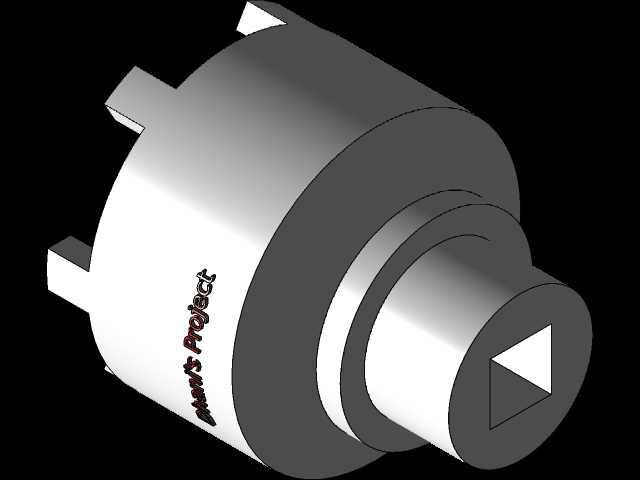

　　从结构布局看，套筒采用阶梯轴式外形，大直径圆柱段作为握持或接杆配合主体，靠近驱动端的小圆柱段加工出内三角驱动孔，可与配套三角柄扳手、气动扳手头或定扭工具连接。选择三角驱动接口，一方面能够在有限端面上传递足够扭矩，另一方面具有防呆效果，装配方向唯一，不会出现六角接口错边打滑的问题。前端凸爪沿圆周均布，爪部厚度与螺母槽宽保持合理间隙，既保证插入顺畅，又能在正反转切换时减少冲击间隙。

　　建模时需要重点控制几处边界：凸爪外圆应略小于螺母外径，防止套筒在狭窄轴端空间内与相邻轴承座、垫圈发生干涉；爪部轴向高度要覆盖螺母槽深，但不能过长，以免顶触轴肩或锁紧件；驱动端内孔需与工具柄部形成足够配合长度，承受额定扭矩时不出现口部扩张。套筒中段的台阶面可作为轴向定位面，套入螺母后能够快速判断啮合是否到位，适合批量装配线中重复操作。

　　实际使用中，该类套筒常配合扭矩扳手控制预紧力，尤其在轴承锁紧螺母装配时，过紧会导致轴承游隙过小、温升异常，过松则可能在振动工况下松脱。套筒外壁可加工平面或滚花，用于手动辅助对位；与动力工具连接时，则应保证外圆同轴度，减少高速旋转中的偏摆。凸爪根部需设置圆角过渡，降低交变扭矩下的应力集中，爪端可做小倒角引导入槽。整体结构没有复杂运动部件，加工方式以车削和铣槽为主，热处理后再对爪部配合面进行精修，可显著提高耐磨寿命。对于维修工位而言，这种专用套筒能够缩短槽形螺母拆装时间，也能避免用錾子、冲头野蛮操作带来的零件报废问题。
