Weco适配同轴连接套筒结构件

　　该同轴套筒类适配结构主要用于两段不同规格管路或轴端之间的过渡连接，在通讯设备外围辅件、小型流体管路、检测工装以及机电设备内部都有类似应用。现场装配时，这类零件往往承担定位、衬隔和接口转换作用：一端以较大外径贴合安装基准面，另一端伸入配合位，通过内孔保持同轴度，使被连接件在装配后不出现偏心、卡滞或密封错位。

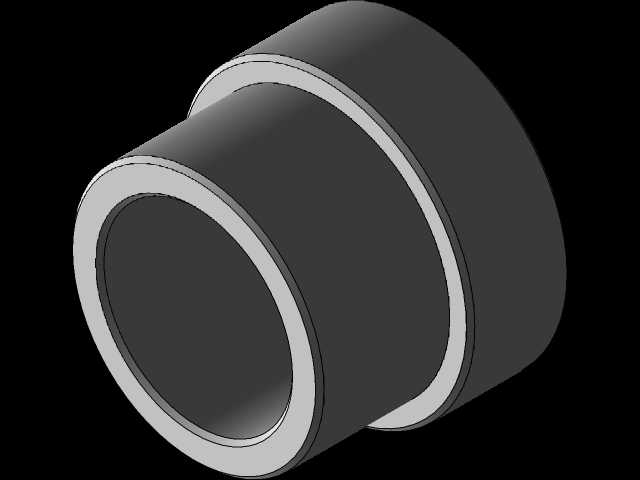

　　从结构上看，模型采用两级阶梯圆柱外形，大端形成限位台阶，小端提供插入导向；中部贯通内孔可容纳管线、轴段或紧固件。台阶端面在压紧后承担轴向定位，能够控制插入深度，避免配合件过度顶入；外圆与内孔之间保留均匀壁厚，既保证刚性，又控制整体重量。对于需要频繁拆装的工位，圆角和连续回转面可以减少应力集中，也便于加工时一次装夹完成车削。

　　建模时应优先保证回转轴线、台阶端面和内孔表面的几何关系。外圆直径、内孔直径、总长度以及大小端长度属于安装边界的核心尺寸，设计人员需要根据相邻零件的配合公差确定间隙或过渡配合。若用于管路转接，内孔过流面积不能因台阶突变而明显缩小，台阶处应保留圆滑过渡，以降低流阻和杂物卡滞风险；若用于轴套或衬隔，则需关注内孔与轴的接触长度，避免短孔定位造成摆动。

　　实际选型中，该类适配器并不承担复杂传动载荷，但对同轴度和端面垂直度较敏感。大端端面若与轴线不垂直，锁紧后会把偏差传递给相邻管路，长期运行中容易产生密封不均或局部磨损；小端外圆若与内孔不同轴，插入时会出现单边接触。三维结构检查时，可通过剖面查看壁厚一致性，通过装配仿真确认台阶面是否完全贴合，并核对周边是否预留扳手空间、密封圈槽位或紧固件活动范围。

　　外形设计保持简洁回转体，有利于车削、注塑或粉末冶金等不同工艺实现。批量加工时，大端外圆可作为夹持基准，内孔与端面一次找正后完成精加工；若采用非金属材料，还需在壁厚过渡处控制收缩差异。整体结构没有冗余特征，适合作为标准转接件纳入设备辅件库，在管线布置、工装夹具和通讯终端装配中快速调用。
