往复式发动机连杆传动结构

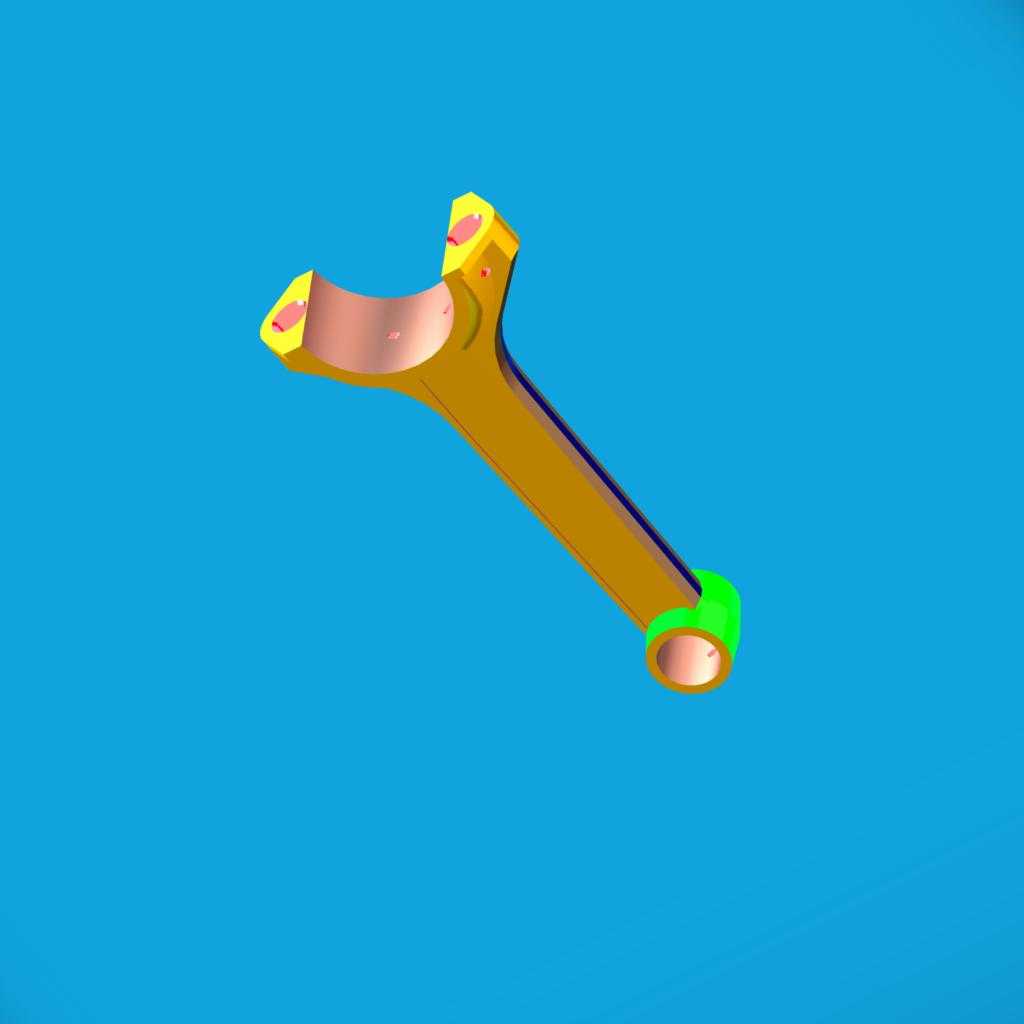

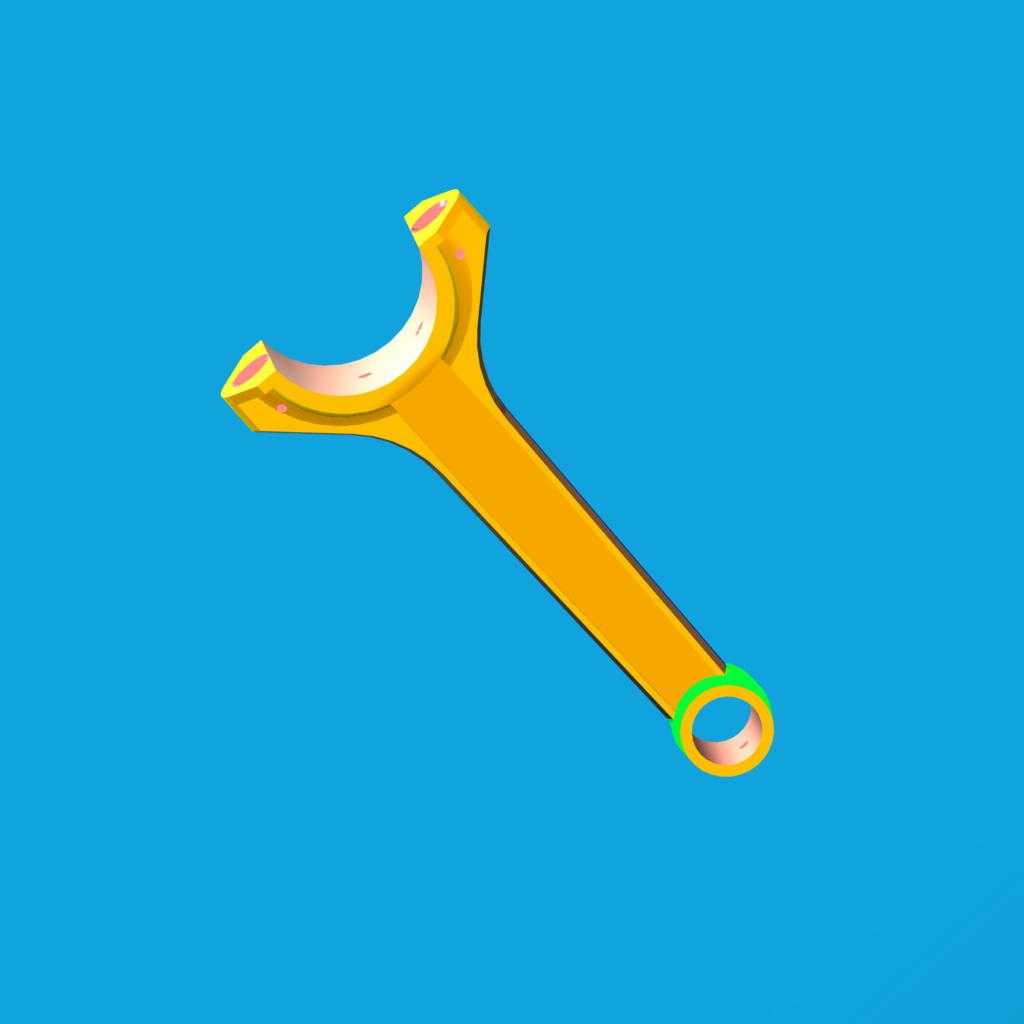

　　连杆是往复式活塞发动机中承担运动转换与载荷传递的关键传动零件，一端通过活塞销与活塞组件相连，另一端装配在曲轴曲柄销上，工作时把活塞承受的燃气爆发压力传递给曲轴，并将活塞沿气缸轴线的直线往复运动转化为曲轴的连续旋转运动。该类零件长期处于高速、交变载荷环境中，受力状态复杂，既承受燃烧冲程产生的冲击压缩载荷，也在进排气与惯性往复过程中承受拉伸、弯曲及横向摆动带来的附加弯矩，因此结构设计需要在强度、刚度、质量和运动空间之间取得平衡。模型中连杆主体采用长杆式布局，杆身沿两端孔中心连线延伸，整体轮廓顺应载荷传递路径，大端用于与曲轴曲柄销配合，小端用于安装活塞销。大端部位呈现剖分式连接结构，便于在发动机装配和维修时跨过曲轴轴颈进行安装，

　　端盖与杆身通过紧固件定位锁紧，结合面需要保证足够的接触刚度和同轴度；小端通常压入衬套，以降低活塞销摩擦磨损，并为润滑介质形成稳定支承。外形尺寸方面，连杆长度直接决定活塞行程、曲轴半径与气缸高度之间的几何关系，中心距过大将增加整机高度和往复惯性质量，过小则会加大活塞侧压力和气缸壁磨损；大端外径受曲轴箱内部回转空间限制，端盖螺栓位置不能与曲轴平衡块、缸体腹板或油道发生干涉；小端外径则需纳入活塞销座内腔空间校核，杆身截面在摆动过程中还要避开气缸套下部和曲轴箱挡油区域。建模时应重点保证大小端孔轴线平行度、中心距、剖分面位置、螺栓孔分布以及衬套与轴瓦安装边界的准确性。杆身可采用工字形或近似流线截面，在减轻质量的同时提高抗弯刚度；

　　大端盖外形需兼顾螺栓预紧力传递和曲轴旋转包络，圆角过渡区域要避免应力集中。润滑设计上，曲轴轴颈处的压力油可通过油孔进入大端轴承，部分结构再沿杆身油道向小端输送，为活塞销提供润滑。实际应用中，该结构广泛见于汽油机、柴油机、压缩机及其他往复式动力机械，其三维建模不仅用于整机运动干涉检查，也为强度校核、疲劳分析、铸造锻造工艺规划和装配工装设计提供基础。
