数控操作用多规格平行组合垫块

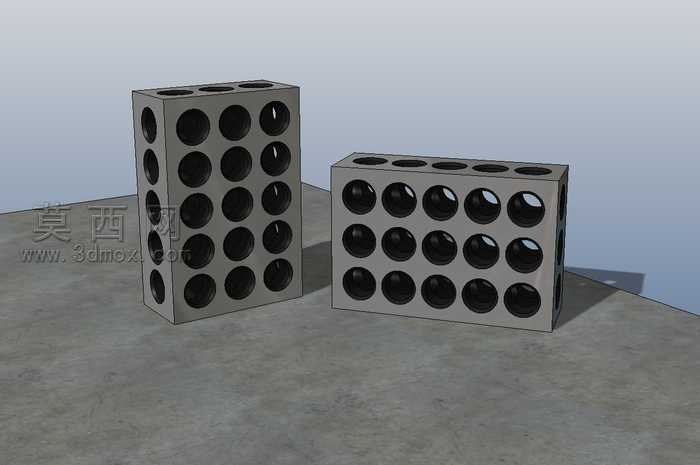

本作品为数控加工场景使用的平行组合垫块三维模型，建模阶段采用参数化设计思路，先以长方体为基础基体，针对不同高度规格的垫块分别设定整体外轮廓尺寸，两款垫块分别适配不同装夹高度需求，其中高款垫块竖向排布五排安装孔、横向排布四列安装孔，矮款垫块竖向排布三排安装孔、横向排布五列安装孔，所有孔位均采用完全贯通的等直径圆孔设计，孔位间距经过严格等距计算，保证不同垫块叠放组合时孔位能够精准对齐，满足不同装夹高度的快速调整需求。建模过程中对垫块的棱边做了微小倒角处理，还原实际加工工件的去毛刺工艺特征，避免尖锐棱边带来的使用安全隐患，同时也让模型渲染效果更贴近真实金属工件的质感。材质设置上选用了磨砂质感的中碳钢材质，调整材质的粗糙度、金属度参数，还原经过发黑处理的工装垫块表面哑光金属质感，没有多余的反光效果，贴合车间实际使用的工装配件外观特征。渲染阶段采用工业产品常用的三点布光方案，主光源从斜上方投射，模拟车间顶部照明效果，辅光源补亮模型暗部避免出现死黑区域，背景采用浅灰色渐变地面，突出垫块本身的结构特征，同时在垫块下方添加柔和的接触阴影，增强模型的立体感与真实感。结构设计上充分考虑数控装夹的实际使用需求，垫块整体为实心长方体结构，保证足够的结构强度，能够承受装夹时的压紧力不会发生形变，贯通孔位既可以作为安装定位孔配合螺栓实现垫块之间的组合固定，也可以作为减重孔降低垫块整体重量，方便操作人员快速拿取调换。两款垫块的长宽尺寸保持统一基准，仅在高度与孔位排布上做区分，能够实现多块叠加以适配不同厚度工件的装夹垫高需求，平行度公差在建模时通过基准面严格约束，保证垫块上下表面的平行精度，避免装夹时工件出现倾斜影响加工精度。设计过程中充分参考了车间实际数控加工的装夹场景，摒弃多余的装饰性结构，所有结构特征均服务于装夹垫高的实用功能，孔位的排布也兼顾了不同装夹位置的固定需求，能够适配多数平口钳、工装台的装夹使用场景。
