带双耳吊环拉伸弹簧三维建模作品

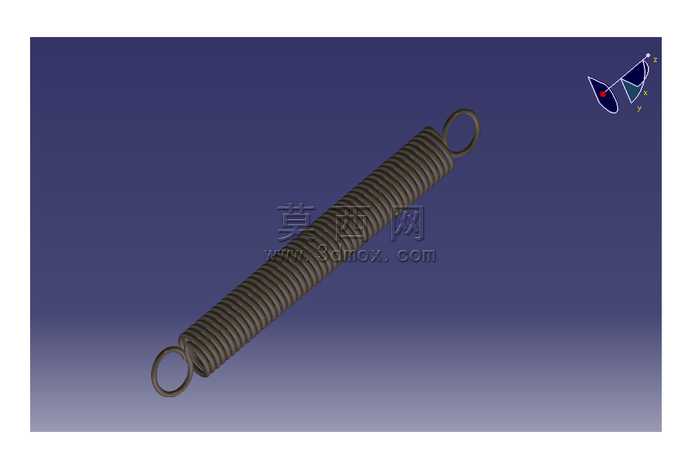

本作品为带双耳吊环的拉伸弹簧三维建模成果，建模过程依托三维设计软件完成，整体还原了拉伸弹簧的完整结构特征。建模初期首先梳理拉伸弹簧的核心参数逻辑，明确弹簧的有效圈数、两端吊环的成型结构、簧丝直径、弹簧中径等核心尺寸的匹配关系，先通过螺旋线指令生成弹簧主体的螺旋路径，设定对应螺距与圈数参数，保证簧体部分螺旋升角均匀一致，圈数排布规整无错位。两端吊环部分采用扫掠与折弯结合的建模方式，将簧丝端部从螺旋状态平滑过渡为整圆环状吊耳，保证吊环与簧体衔接处过渡自然，无生硬棱角或结构断层，还原实际拉伸弹簧端部的弯折成型工艺特征。材质渲染阶段选用常规弹簧钢的金属材质，调整材质的金属度、粗糙度参数，还原弹簧钢表面略带哑光的金属质感，同时添加细微的表面纹理，模拟实际五金弹簧加工后的表面状态，避免材质过于光滑失真。场景搭建采用纯色渐变背景，搭配三维软件自带的坐标系标识，清晰展示模型的空间朝向，方便查看弹簧整体的长径比例与结构形态。结构设计上严格遵循拉伸弹簧的实际工作逻辑，两端吊环的中心与弹簧轴线保持共面，保证受拉时载荷能够沿弹簧轴线方向传递，避免出现偏载的结构问题，簧体部分每一圈簧丝的间距均匀，符合拉伸弹簧自由状态下圈与圈紧密贴合的特征。建模过程中对所有特征进行参数化关联，后续可通过调整簧丝直径、弹簧中径、有效圈数、吊环尺寸等参数快速生成不同规格的同类型拉伸弹簧模型，适配不同的机械装配场景需求。渲染阶段调整光照角度，让弹簧的螺旋轮廓与吊环结构产生自然的明暗过渡，清晰展现簧丝的螺旋走向与两端吊环的环形结构，整体模型无破面、无重叠面、无几何错误，可直接用于装配验证、工程出图或产品展示场景。
