铰接式安装支座组件三维结构设计

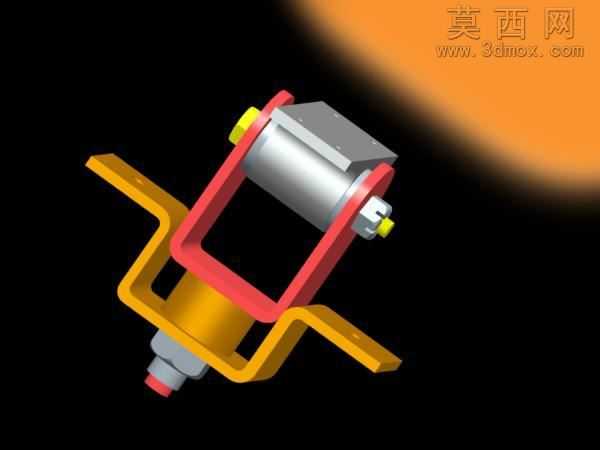

本作品为铰接式安装支座组件的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际装配约束关系完成整体组件的拼接，确保各零件间的配合关系符合机械装配的公差与运动逻辑。建模阶段对每个零件的特征进行了精细化梳理：底部安装基座采用带延伸翼板的座体结构，翼板上预留安装孔位用于整体组件与安装基面的固定，基座中部设置承托腔体用于容纳铰接转动的下部结构；中部U型铰接支架采用双侧立板配合顶部安装平板的结构，立板上开设同轴铰接孔用于穿设铰接销轴，顶部平板预留阵列排布的安装孔用于连接上部待支撑构件；铰接销轴端部设置防松限位结构，搭配黄色锁紧端帽避免销轴工作过程中脱出，基座下部设置带红色密封端的调节定位结构，用于调整铰接组件的初始安装角度与预紧力。材质与渲染阶段针对不同零件的功能属性匹配了对应的材质表现：底部基座采用哑光橙黄色工程塑料材质，模拟高强度耐磨工程塑料的质感，表面做细微磨砂纹理处理避免渲染效果过于塑料化；中部U型支架采用哑光鲜红色涂装金属材质，模拟设备中常用的喷涂防护钢结构质感；顶部安装平板与铰接销轴采用银灰色金属材质，还原普通碳素结构钢经机加工后的哑光金属表面效果；销轴端部的锁紧帽采用亮黄色工程塑料材质，下部调节端的密封结构采用鲜红色橡胶材质，通过材质色彩的区分清晰展现不同零件的功能分区，同时提升渲染图的视觉辨识度。结构设计上充分考虑了铰接组件的实际使用需求，双侧立板的铰接孔保持严格同轴度，避免铰接转动时出现卡滞问题，上下安装面的孔位均采用对称排布设计，保证安装受力均匀，整体结构兼顾了转动灵活性与安装固定的可靠性，可作为小型设备铰接支撑结构的设计参考，建模过程中所有特征均保留参数化编辑属性，可根据实际使用场景调整安装尺寸、铰接行程、孔位间距等参数，适配不同的安装工况需求。
