多孔直角L型安装固定支架结构

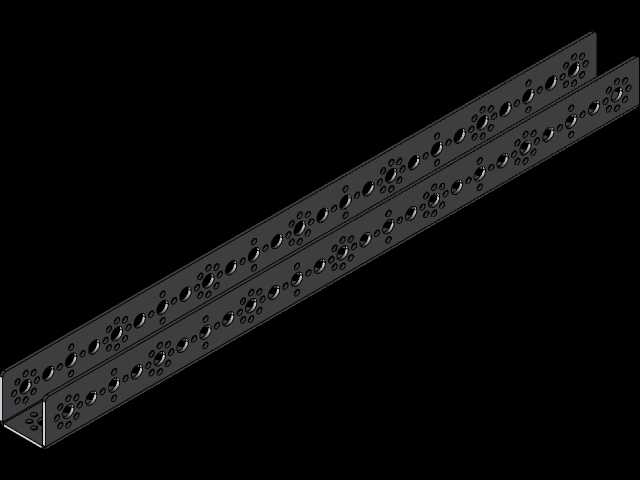

　　这类直角多孔支架在自动化产线、小型实验台架、教学机器人底盘以及电子设备内部支撑场景中使用频率很高，核心作用是把两个互相垂直的安装面快速对接起来，省去现场切割折弯、二次配焊的工序。从结构形态看，零件采用等厚板材弯折成90度L形，两个立面与底面共同构成三面围合的支撑区间，相邻板边保留折弯圆角，避免直角应力集中，也能减少装配时划伤线缆或操作人员手部。

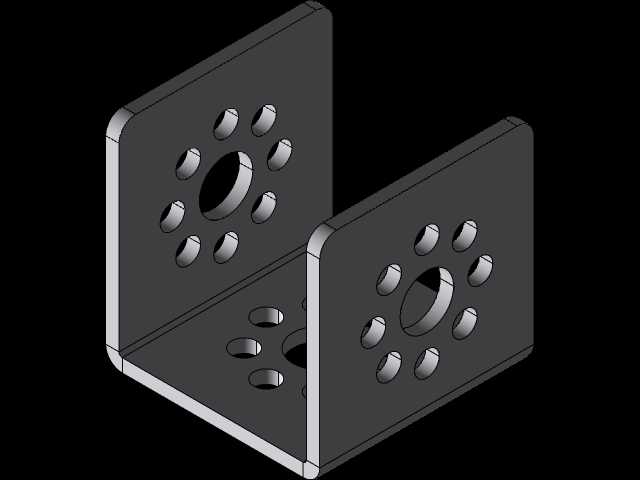

　　孔系布局是这个零件设计的重点：每块立板中心设置一个较大的主通孔，周围环绕八枚小孔，底板同样对应布置中心大孔与周边小孔。中心大孔可用于穿轴、过线束、容纳传感器探头或者作为主定位销的通过孔；周边环形小孔则适配标准螺钉，能够在圆周多个角度上固定外接法兰、电机端盖、传感器支架或者轻质横梁。多空位的设计让同一个支架可以兼容不同孔距的外购件，不需要为每一种配合零件单独开模，小批量设备搭建时备件通用性明显提升。

　　建模过程中先绘制单板展开轮廓，按板材厚度设定折弯系数，再通过折弯命令生成三面直角结构，孔特征在折弯前于平板状态下阵列切除，能保证孔位相对于折弯边的位置精度，也符合实际钣金下料—冲孔—折弯的工艺顺序。板厚方向所有开孔均做垂直于板面的直孔处理，边缘无复杂倒扣，常规激光切割配合数控折弯即可完成加工，后期若需要加强承载，也可在折弯内角增加三角加强筋焊接，或者直接选用更厚的板材加工。

　　安装边界方面，L型的两个外侧立面构成对外安装基准面，贴紧设备框架型材或设备内壁时，依靠螺钉穿过环形小孔锁附，底面则可承托小型功能模块；三面开孔的贯通设计让线缆、气管可以从任意一侧穿入支架内部，在紧凑空间里整理走线路径。零件整体外轮廓为方正矩形，边角做小圆角过渡，堆叠存放时不会出现尖锐磕碰，多件并排安装时相邻支架之间也能紧密贴合，不会因轮廓干涉产生间隙。

　　在选型使用时，需要根据被支撑部件的重量核算板材厚度与螺钉规格：承载较轻的光电传感器、小型电路板可选用薄板版本，若用于固定小型气阀、轻载电机，则适当增加板厚并选用更长的啮合螺钉，环形孔位中至少均匀选取三到四个孔位锁附，避免单点固定带来的扭转松动。这类支架不需要复杂的机加工工序，修改孔位间距或者整体长宽尺寸时，只需调整草图阵列参数即可快速衍生出不同规格，非常适合非标设备快速设计迭代的工作节奏。
