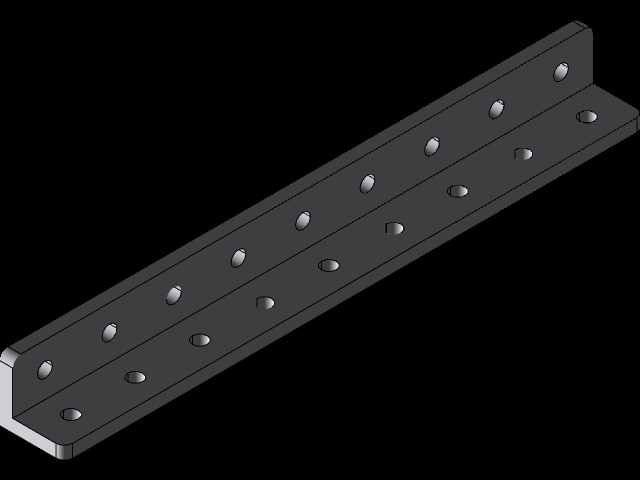

带双排预制安装孔的等边角钢支撑构件

　　这款长条形等边角钢支撑构件，在常规热轧角钢的基础上完成了预制孔位的结构化设计，两个互相垂直的肢面上沿长度方向均匀排布了两列贯通圆孔，孔位沿构件纵向等距分布，横向孔距与肢边保留足够的边距，避免钻孔后局部截面被过度削弱。从现场装配逻辑来看，这类预加工孔的角钢不需要在安装现场二次划线、钻孔，施工人员直接穿入螺栓即可完成相邻构件的拼接，大幅减少高空作业或者狭小机柜内部的动火、钻孔工序，常见于通讯基站机架内部的设备挂载横梁、电气控制柜的侧部安装立柱、自动化生产线的轻型防护栏框架，也可作为小型输送线的侧边挡料支架、实验室设备台架的竖向支撑肋使用。构件的直角弯折棱边保留了角钢原生的90度夹角，两个肢面的平面度经过建模校核，

　　贴靠相邻安装面时不会出现虚接缝隙，穿入紧固件后可以均匀传递压紧力。设计阶段优先核对了孔位的受力边界：最端部的孔距离角钢端面留出了足够的安全距离，避免螺栓受拉时出现端部钢板撕裂的失效形式，两列孔的排布位置分别靠近两个肢的外侧区域，避开角钢弯折处的圆角应力集中带，当螺栓锁紧后，孔壁承受的横向剪切力可以顺着肢面均匀扩散到整根构件的截面上。建模时把角钢的肢厚、弯折内圆角、孔口的轻微倒角都做了还原，装配干涉检查过程中可以直接模拟螺栓穿入后的贴合状态，不需要额外补画加工余量。这类构件替代现场裁切打孔的散件角钢时，框架拼装的累计误差可以控制在很小范围内，多根同规格角钢并排安装时，所有孔位都能互相对齐，后期加装导轨、电气安装板、线缆固定座时，

　　可以直接选用对应孔位挂载，不需要临时补焊支架。长向的连续孔位也给设备后期改造留出了调整余量，挂载部件的位置可以沿梁长任意挪动，适配不同尺寸的终端设备安装需求，构件两端的截断端面平整，对接延长时可以直接用拼接板配合预留孔锁紧，组成更长的支撑框架。
