六角带齿锁紧防松螺母结构设计

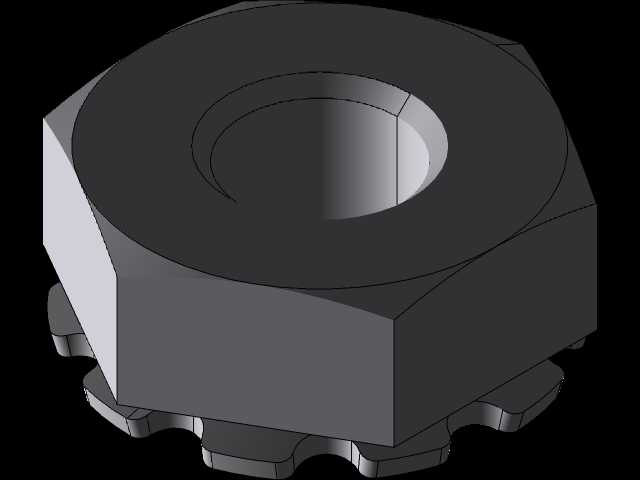

　　该零件为带端面齿纹的六角锁紧螺母，属于螺纹连接系统里承担防松与载荷锁定功能的关键紧固件，在振动工况频繁的工程机械、轨道交通走行部、重型机床传动模组、农用机械底盘以及自动化输送线机架装配中应用十分普遍。常规光面六角螺母在持续交变冲击、整机启停往复载荷作用下，螺纹副之间极易出现相对回转松动，预紧力逐步衰减后会引发连接面错位、连接件窜动甚至螺栓脱开的故障，这款螺母的设计核心就是通过结构特征补偿螺纹连接的防松短板。

　　从结构特征来看，零件主体保留标准六角外形，六方棱边加工规整，适配常规开口扳手、套筒扳手的拧紧作业，现场装配无需定制专用工装，和通用紧固件作业流程完全兼容。螺母中心为贯通内螺纹孔，螺纹入口处做了倒角引导，螺栓旋入时可自动对中，避免首牙螺纹错牙刮伤。最具功能性的设计集中在螺母下端贴合面：端面沿周向分布多组锯齿状止动齿，齿形朝向与螺母拧紧回转方向匹配，当螺母按规定扭矩拧紧到被连接件表面后，锯齿会嵌入贴合面的基材表层，形成机械咬合阻力；当整机运行产生试图让螺母反向回转的松脱力矩时，齿纹的楔入作用会直接阻挡螺母相对转动，相比单纯依靠螺纹副摩擦力防松的普通螺母，抗振防松能力提升明显。

　　建模过程中优先保证装配关联尺寸的精度逻辑：六角对边尺寸、螺母整体厚度、内螺纹公称直径与螺距严格对应配套螺栓规格，下端齿纹的齿高、齿顶角、周向齿数量经过受力校核——齿高过大则拧紧时需要的扭矩过载，还会压伤较薄的被连接板材；齿高过小则咬合深度不足，防松效果大打折扣。齿形沿端面均匀排布，保证拧紧后整个环形贴合面受力均匀，不会出现局部应力集中导致齿部崩裂。安装边界方面，螺母下端需要预留和齿纹咬合的贴合空间，被连接件表面若做过高硬度淬火处理，需配套表面硬度略低于螺母的垫圈，保证齿纹可有效嵌入；装配时按照对应螺栓规格的额定预紧扭矩施加拧紧力，即可让端面齿完全贴合锁止，后期设备运维中拆解后，若齿纹无明显磨损塌角，可重复多次使用，相比一次性防松垫片或涂胶防松方案，长期运维成本更低。

　　这类螺母常被用在设备长期受振动的连接点位，比如电机底座与机架的连接、行走轮轴端固定、振动筛侧板锁紧等场景，结构简单却能大幅降低螺纹连接松动失效的概率，三维建模时完整还原六方外形、内螺纹孔、端面锯齿所有细节，可直接用于虚拟装配校验、干涉检查以及后续加工出图。
