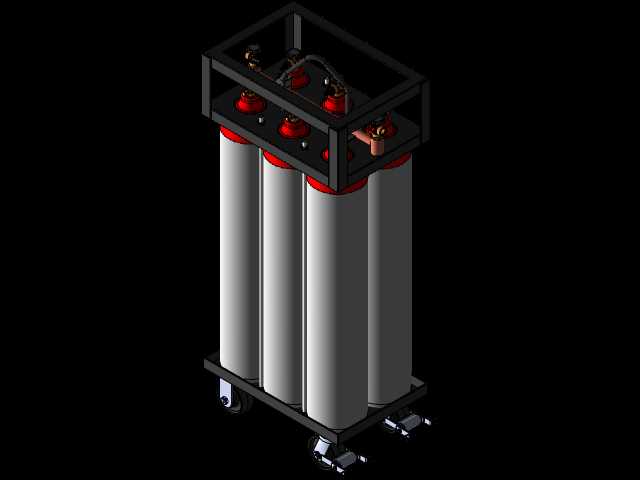

移动式六瓶高压氢气集装格供气装置

　　这套高压气瓶集装格的结构设计，核心围绕现场连续供气与短距离转场的实际需求展开，区别于单瓶零散摆放的供气方式，将六支高压气瓶整合在统一的钢制框架内，框架底部配置带刹车的万向脚轮，在厂区车间、野外临时作业点、实验室集中供气区这类需要频繁调整供气点位的场景中，不用额外借助叉车或者吊装设备，两名作业人员即可推动整套装置完成移位，到位后锁死脚轮即可固定位置，避免气瓶受外力碰撞倾倒。框架的分层设计做了明确的功能分区，下部为气瓶容纳区，四根竖向立柱配合上下两层横向围框，把六支气瓶的柱身完全约束在框架内部，气瓶之间预留了均匀的通风间隙，避免瓶体直接贴合造成局部应力集中，也方便日常巡检时观察瓶身有无变形、锈蚀痕迹。上层框架为阀组操作区，

　　所有气瓶的瓶口端都伸出到上层操作空间内，每支气瓶配置独立的瓶阀，通过汇流排管路将六个气路汇总到统一输出端，管路之间采用硬管加密封接头连接，转角处做了圆弧过渡，减少气体流动的局部阻力，汇流管路上预留了压力检测接口，可直接接入压力表实时监测瓶组剩余压力，不用逐个开瓶检查。设计时特意将上层操作面的高度设置在成年人站立作业的舒适区间，阀门手轮的排布间距满足戴劳保手套操作的空间要求，不会出现相邻阀门互相干涉、拧动时磕碰手背的问题。框架顶部的围边高出阀组安装面一定距离，当整套装置在转运过程中遇到低矮障碍物碰撞，或者周边有物件坠落时，外围框会先承受冲击，直接保护脆弱的瓶阀和汇流管路，避免阀门被撞断引发高压气体泄漏。底部的支撑横梁采用加厚型钢焊接，

　　承重后挠度控制在允许范围内，六支满装高压气瓶的总重量完全由底梁承担，脚轮安装座通过加强筋和底梁焊接为一体，避免长期推行过程中安装座开裂。整套装置折叠收拢后整体外轮廓规整，没有向外凸出的尖锐零部件，在车间通道内通行时不会刮蹭周边设备，也可以直接通过标准厂房的货运电梯完成楼层转运。气路配置上兼顾了连续供气的使用需求，当其中部分气瓶余量不足时，可以关闭对应瓶阀更换气瓶，剩余气瓶仍能维持下游用气设备不间断运行，不用全线停机断气，整套结构把气瓶存储、压力汇流、移动转运、安全防护几个功能整合在同一框架内，省去了现场单独制作瓶架、排布管路的工作量，结构件全部采用常用型钢规格，加工焊接工艺性好，后期维护时更换密封件、阀门都有足够的操作空间。
