一英寸AN接口3B管路过滤器结构

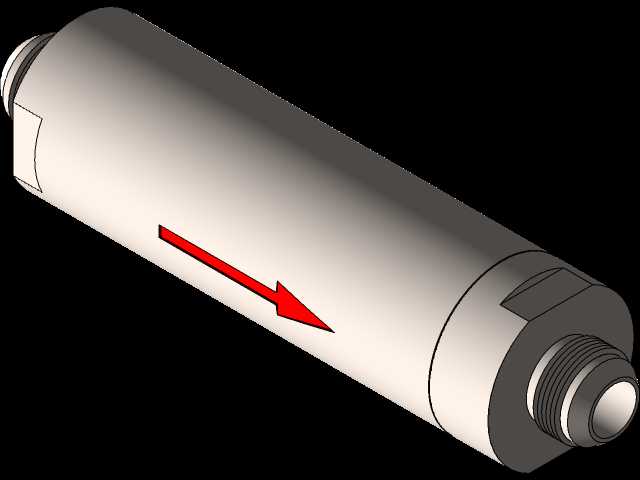

　　该过滤器模型呈现的是一种两端采用AN外螺纹接口的直列式管路过滤元件，接口规格对应1.00英寸AN，过滤等级为3B，整体采用圆柱筒体加两端缩径接头的布局，适合在紧凑空间内沿管路轴向串联安装。模型中筒体为主要承压与容污空间，两端接头保留六角受力面，便于现场使用扳手完成拧紧和拆卸；端部螺纹、台阶、密封配合面以及筒身过渡区域均有明确几何表达，能够为管路布置、干涉检查和维护空间预留提供直接参考。

　　从实际使用角度看，这类过滤器常见于液压、润滑、冷却、试验台架以及流体输送系统中，主要作用是拦截介质中的颗粒杂质，保护下游泵、阀、喷嘴、精密仪表和执行元件。直筒外形使其对管路走向影响较小，介质按模型箭头方向从一端进入，经过内部滤芯或过滤通道后由另一端流出，杂质被截留在筒体内。相比复杂壳体式过滤装置，该结构拆装路径简单，两端接口同轴，安装时只需保证管路中心线与过滤器轴线一致，并在接头周围预留足够的扳手操作角度。

　　建模思路上，外形以回转体为主体，筒壁厚度、端部接头直径、螺纹长度和六角面尺寸形成清晰的装配边界。筒体中段直径最大，决定了安装时所需的径向避让空间；两端螺纹段决定了与软管接头、硬管接头或阀块接口的连接长度。箭头标识明确流向，可避免在总成设计中反向接入。对于结构设计人员，该模型可用于校核过滤器与机架、护罩、管路弯头等周边零件的最小间隙；对于选型人员，则可直观判断其是否适合水平、竖直或倾斜管段布置。

　　在工程应用中，此类元件不仅要满足通流能力，还需考虑压降、容污量、维护周期和接头承载。模型虽以外观结构为主，但其圆柱筒体、端部螺纹和六角工艺面已经体现出典型加工与装配逻辑：筒体可采用机加工或成型壳体，端部接头通过螺纹连接或整体加工形成，密封位置依靠端面或螺纹配合保证。安装边界方面，应重点控制两接口中心距、筒身最大外径、螺纹旋合长度以及扳手回转空间；在密集管路场景中，还需为后续更换滤芯或拆洗筒体留出轴向移动量。整体结构简洁、指向明确，适合作为流体管路系统三维布置、设备教学演示和过滤元件选型参考。
