工程机械用圆柱销轴类结构三维建模

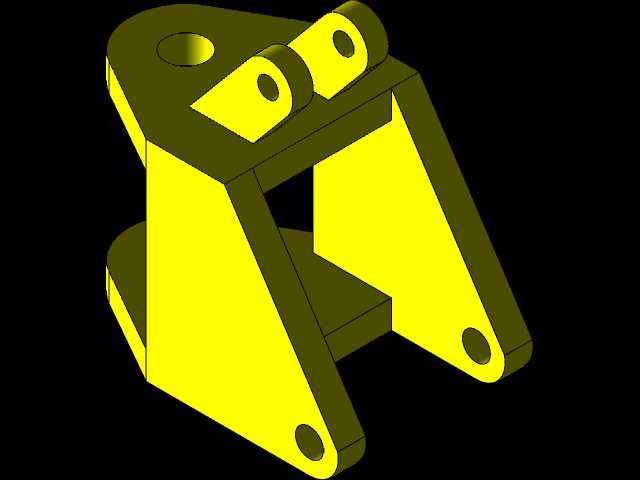

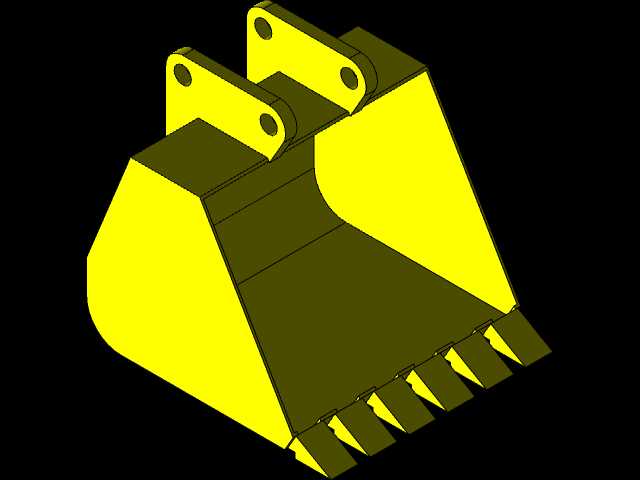

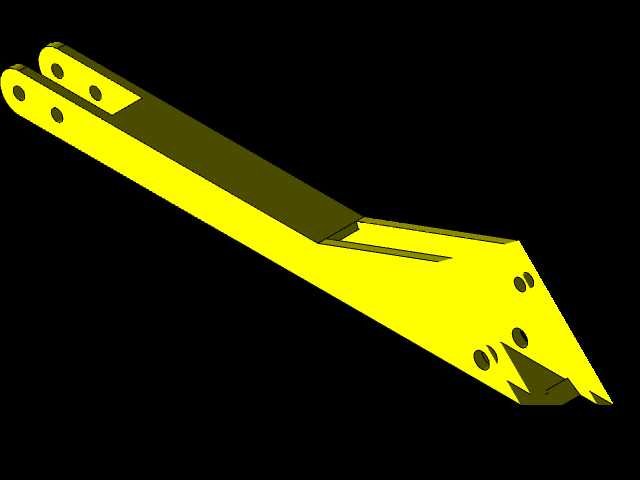

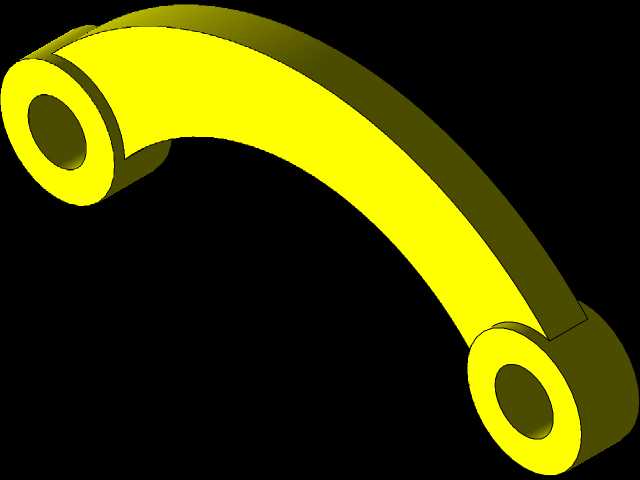

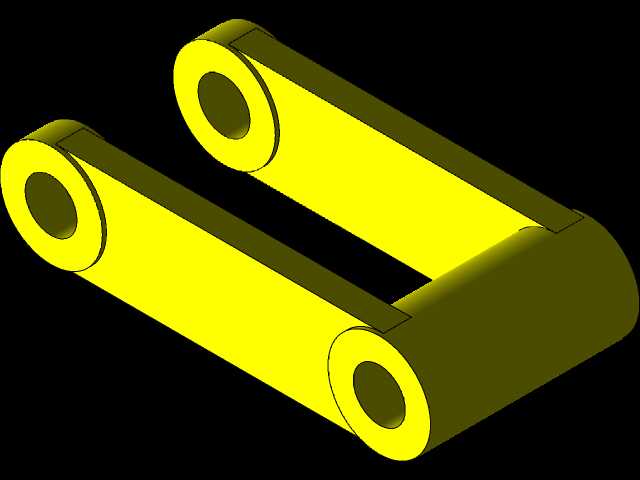

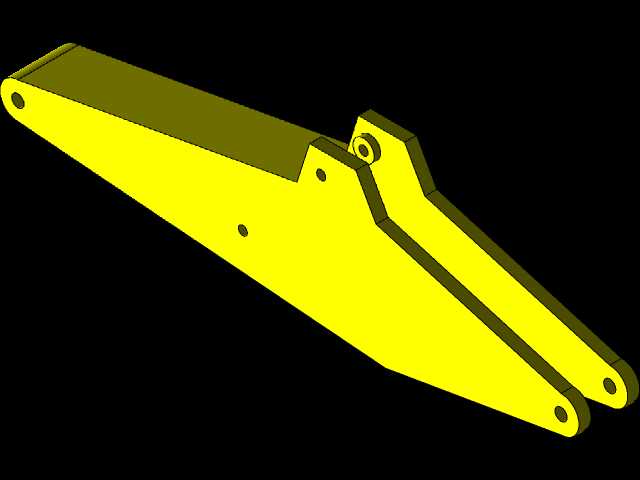

　　本次呈现的圆柱类铰接销轴构件，是工程机械铰接部位的核心受力零件，广泛应用于挖掘机动臂与车架连接、斗杆与动臂铰接、铲斗与摇杆铰接等重载铰接点位，同时也可适配起重机械、矿山破碎设备等需要实现部件相对转动的连接场景，承担传递载荷、约束部件相对位移、保障转动副顺畅运转的核心作用。从实际工程应用来看，这类销轴长期承受交变冲击载荷、径向剪切力以及少量轴向窜动力，作业过程中还会伴随泥沙、雨水等介质的侵蚀，因此其结构设计的合理性直接决定了整机铰接部位的使用寿命与作业可靠性。

　　在设计思路层面，该构件采用等直径圆柱主体结构，两端预留倒角结构，一方面是为了降低装配过程中销轴与轴套、铰接耳板孔的对位难度，避免装配时刮伤轴套内壁的润滑层与耳板孔的加工面，另一方面也能去除端部机加工产生的毛刺，防止装配后毛刺脱落进入铰接副内部造成异常磨损。主体圆柱面的尺寸公差严格按照铰接副配合要求设定，与双金属轴套采用间隙配合，保障转动过程中不会出现卡滞，同时配合间隙控制在合理范围内，避免间隙过大造成铰接部位晃动量超标，影响作业精度。销轴的长度尺寸根据铰接耳板的总厚度、轴套宽度以及轴向固定件的安装空间确定，两端伸出耳板的长度预留了挡圈或者锁板的安装位置，确保轴向固定可靠，不会在作业过程中出现销轴窜出脱落的风险。

　　从安装边界来看，该销轴安装时需要保证两侧铰接耳板的同轴度误差在允许范围内，避免销轴装入后出现别卡现象，加速销轴与轴套的磨损。销轴主体表面设计有较高的光洁度要求，降低与轴套之间的摩擦系数，同时表面可根据工况需求做淬火处理，提升表面硬度与耐磨性能，应对重载工况下的磨损问题。在功能特性上，该类销轴结构简单可靠，承载能力强，维护更换便捷，当销轴磨损量达到磨损极限时，可快速抽出更换，无需对周边铰接结构做大规模拆解，大幅降低设备的停机维护时间。

　　建模过程中严格遵循机械加工工艺要求，对圆柱面的圆度、圆柱度形位公差做了对应约束，两端倒角的角度与尺寸按照通用装配规范设定，整体模型完全还原实际零件的加工特征，没有冗余的工艺倒角或者遗漏的安装结构，可直接用于铰接部位的装配干涉检查、运动仿真验证，也可作为后续工程图纸输出、有限元受力分析的基础模型，帮助设计人员在方案阶段验证铰接部位的运动行程是否存在干涉，校核销轴在极限载荷下的应力分布是否满足材料强度要求，提前规避设计阶段的结构缺陷，减少后续物理样机的试制修改成本。在实际选型过程中，设计人员可根据具体设备的铰接载荷大小、铰接部位的安装空间，调整销轴的直径、长度参数，匹配对应的轴套与轴向固定方式，适配不同吨位级别的工程机械铰接需求。
