立式切割轴执行机构三维结构设计

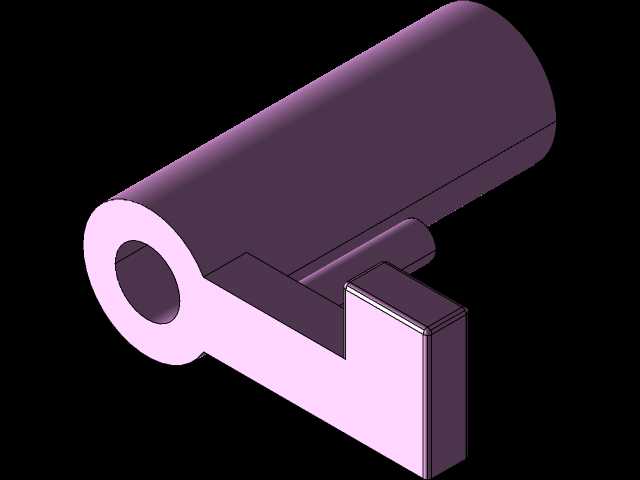

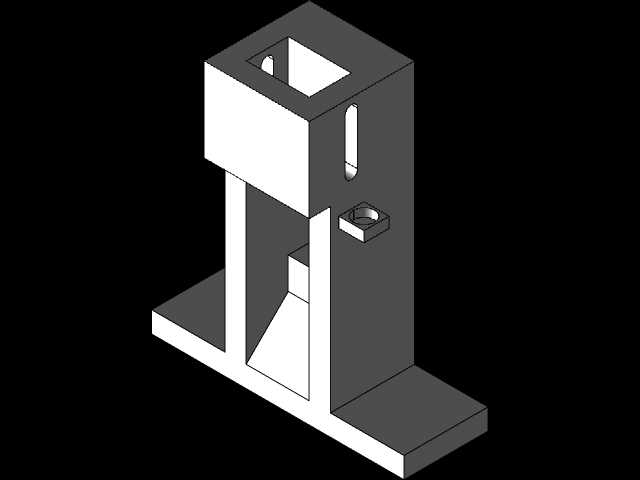

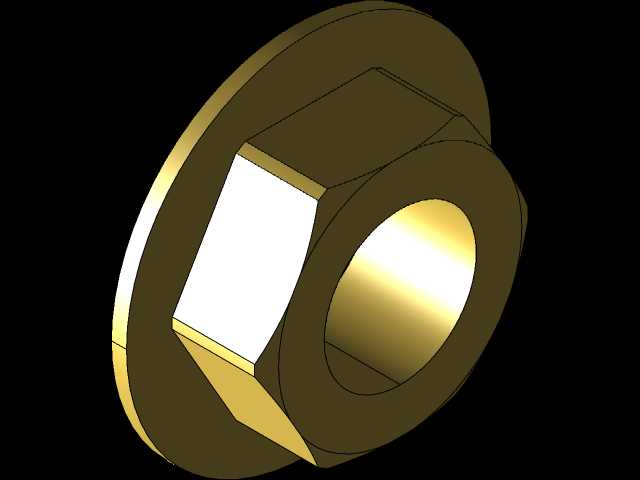

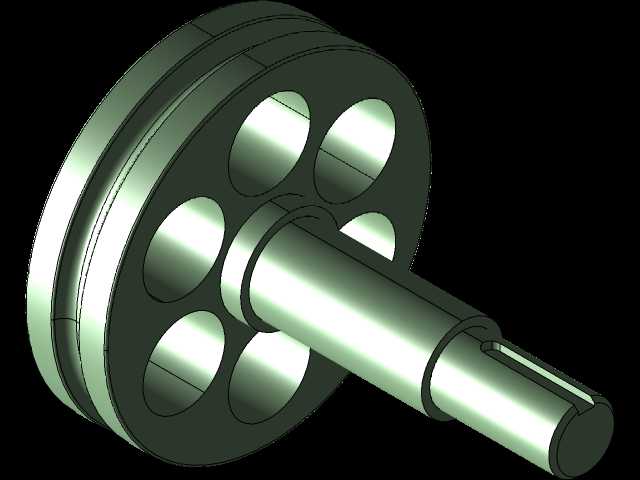

　　这套切割轴执行机构的三维结构，主要面向薄材定长裁切、小型工件端面修整这类轻载连续切割工况，常见于电子辅料分切、线束加工、小尺寸塑胶件水口处理的产线工位，区别于大型金属切割设备的重载设计，整体结构偏向紧凑轻量化，适配桌面型或集成式小型加工单元的安装需求。从结构布局来看，整机采用立式单柱支撑架构，底部为安装基准座，预留了与设备机架连接的固定孔位，安装时需保证立柱与安装面的垂直度公差控制在0.02mm以内，避免切割过程中轴系偏摆导致切面倾斜。上部的传动集成模块整合了驱动轮组、导向轮与轴系固定座，驱动动力通过同步带传递至切割主轴，轮系的张紧结构设计在模块侧方，无需拆解主体即可完成张紧度调整，日常维护时可快速操作，减少产线停机时长。

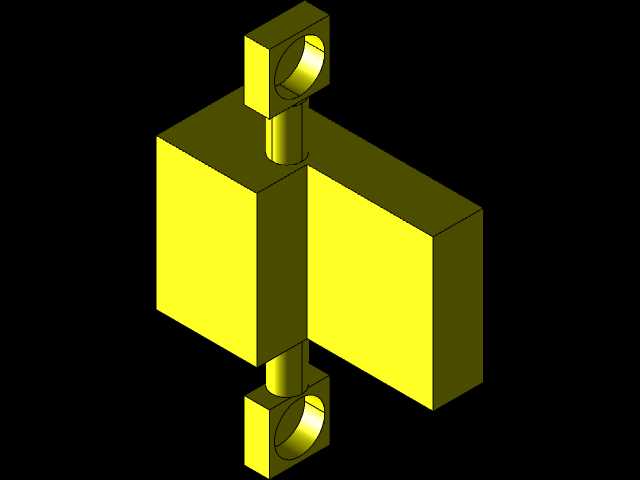

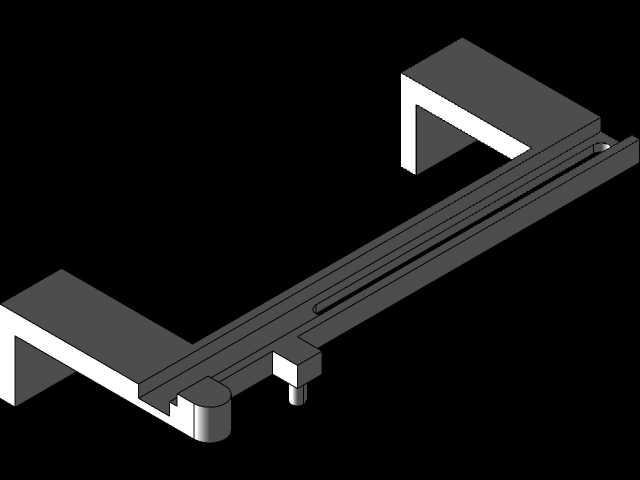

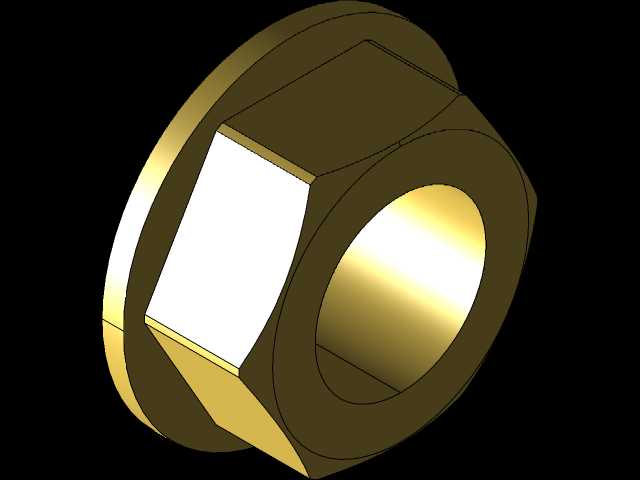

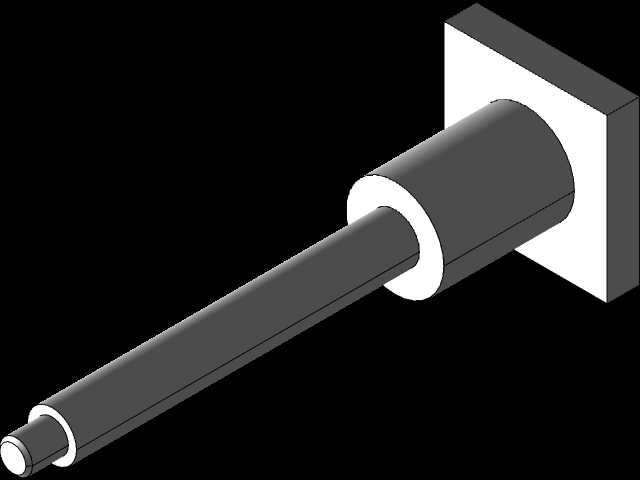

　　切割主轴的前端预留了刀具装夹位，可适配圆盘切刀、尖嘴切割头两类常用刀具，装夹位采用同轴定位台阶设计，更换刀具时的重复定位精度可控制在0.01mm范围内，无需重新对刀即可快速切换加工工序。导向组件沿立柱垂直布置，采用线性滑轨搭配滑块的导向结构，滑块与主轴安装座刚性连接，可带动切割头完成垂直方向的进给动作，行程范围根据安装边界设定为150mm，可覆盖常规小型工件的切割进给深度需求，滑轨侧方设计了防尘挡片，可阻挡切割过程中产生的碎屑进入滑轨滚道，延长导向部件的使用寿命。设计过程中优先考虑了轴系的刚性平衡，切割主轴采用前后双轴承支撑结构，前轴承选用角接触球轴承承受径向与轴向的切削反力，后轴承选用深沟球轴承做辅助支撑，

　　同时预留了轴承预紧调整间隙，长期运行出现轴系窜动时可通过端盖调整预紧量，恢复轴系旋转精度。整机的走线槽沿立柱内侧布置，驱动电机的动力线、传感器信号线均可通过内置线槽排布，避免外部走线被切割碎屑刮损，同时减少设备外部的管线冗余，让整体外观更整洁，适配洁净度要求较高的电子加工车间使用场景。安装边界方面，整机底部安装座的长宽尺寸为120mm*80mm，总高度为420mm，最大外伸部件为侧方的张紧调节手柄，外伸长度为25mm，集成到产线时只需预留对应尺寸的安装空间即可，无需额外扩大工位占地。在功能适配性上，这套结构可根据实际加工需求调整进给速度与主轴转速，进给驱动可搭配步进电机或小型伺服电机，根据切割材料的硬度匹配对应的进给参数，

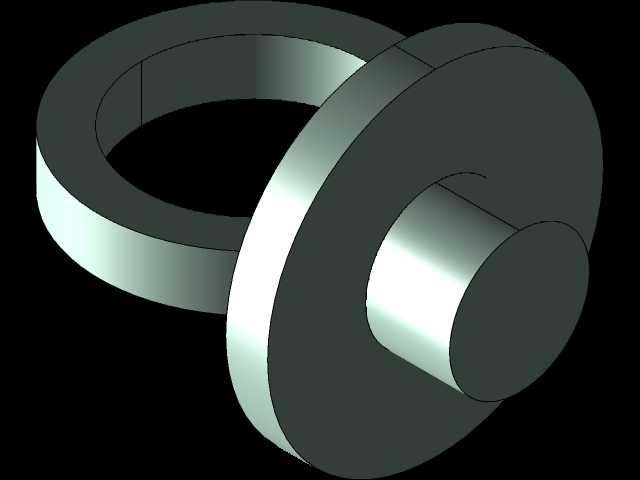

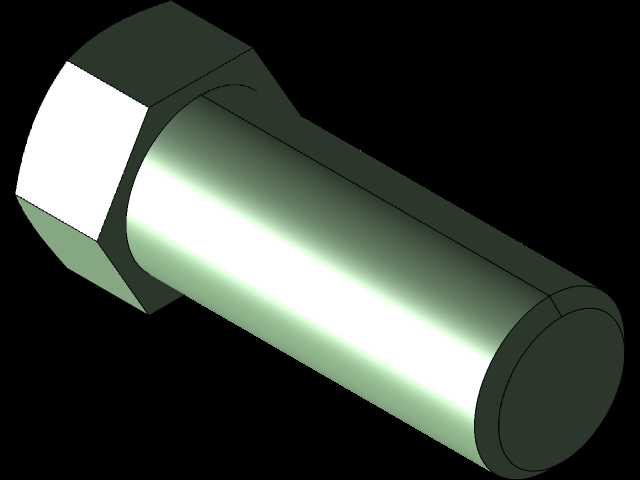

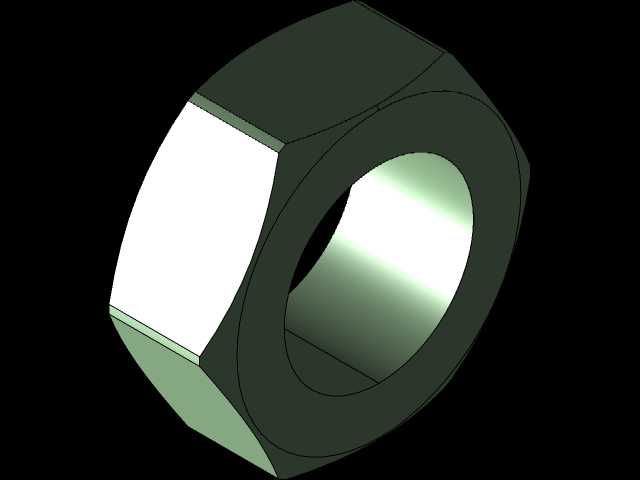

　　比如裁切PVC、泡棉这类软质材料时可提高进给速度，加工硬质塑胶或薄金属片时降低进给速度同时提高主轴转速，保证切面的平整度。结构中所有的连接螺丝均采用内六角圆柱头螺丝，沉头安装设计避免螺丝凸起干涉运动部件，所有棱角位置均做了C1倒角处理，既去除加工毛刺避免安装时划伤操作人员，也减少应力集中提升结构件的长期使用强度。
