立式单缸空气压缩机组装结构三维设计

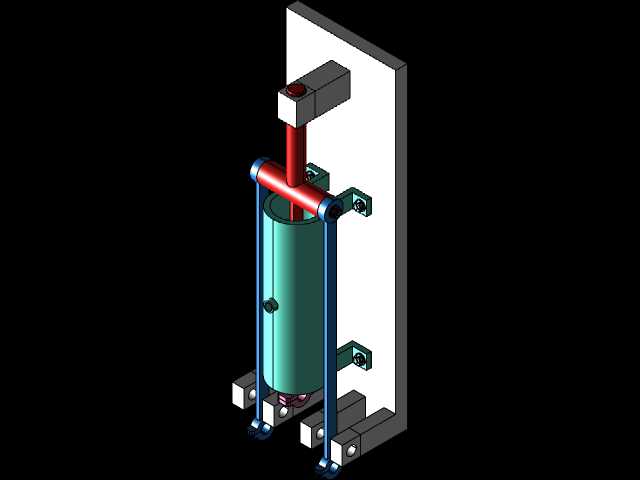

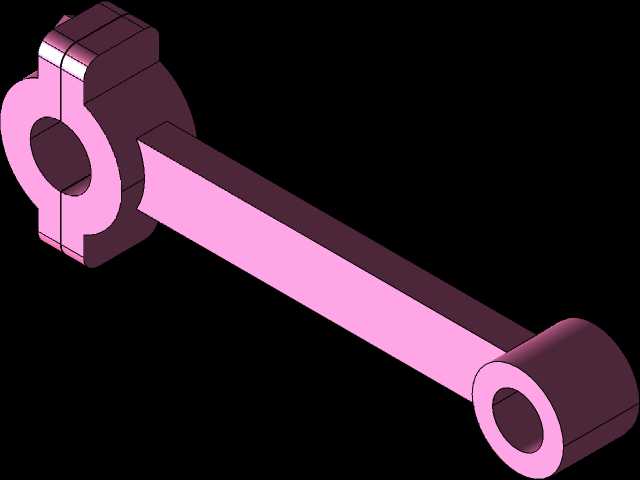

　　在小型气动作业场景里，这类立式单缸空气压缩机的适配范围覆盖了汽修门店小型气动工具供能、家装现场气动钉枪供气、实验室小型气动试验台动力源等多个细分场景，区别于大型工业级压缩机组的集中供能模式，该结构主打小空间内的独立供能，不需要配套复杂的厂区气路管网，单台设备即可完成从空气吸入、压缩到稳压存储的全流程作业。从实际功能逻辑来看，设备核心的压缩单元采用立式圆柱缸体结构，缸体内部集成活塞组件，通过顶部的传动杆连接动力输入端，动力输入可适配电机或者小型燃油机的输出轴，将动力输入的旋转运动转换为活塞的往复直线运动，完成空气的逐级压缩。缸体侧面设置的小型接口为压力检测接口，可外接压力表实时监测缸内压缩压力，

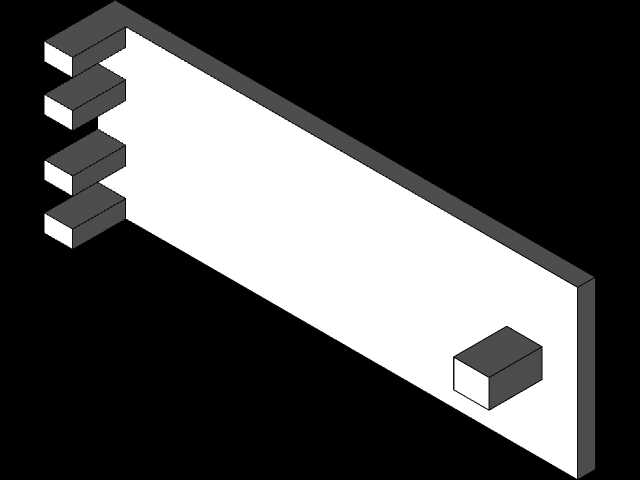

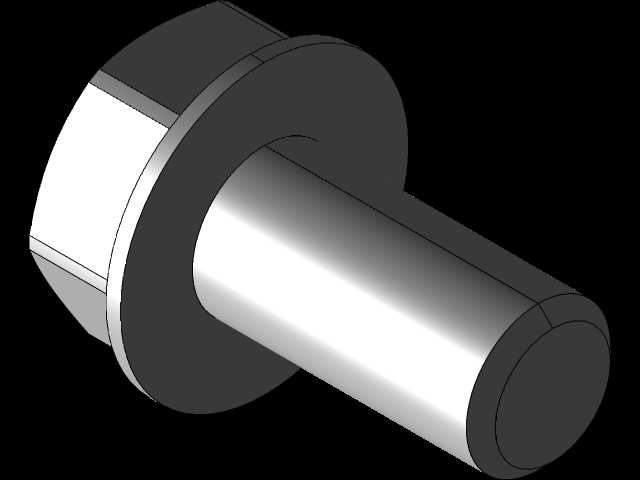

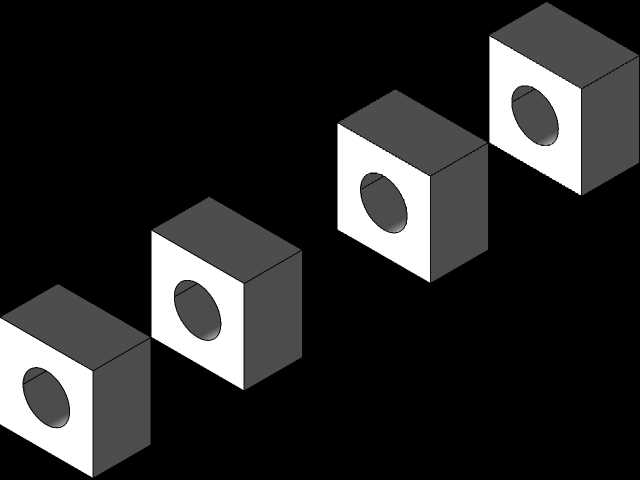

　　避免超压运行带来的密封件损坏或者缸体形变风险。储气与压缩单元采用同轴立式布局，压缩后的高压空气直接导入下方的立式储气腔体，缩短了高压气路的传输路径，减少了管路接头带来的漏气隐患，同时立式布局让设备的占地面积控制在极小范围内，对于作业空间局促的现场施工场景，这种布局的适配性远高于卧式布局的同排量压缩机。安装结构的设计充分考虑了现场固定的需求，设备背部设置了两处壁挂式安装支座，支座上预留了标准螺栓过孔，可直接通过膨胀螺栓将整机固定在墙面或者设备机架侧壁上，底部同时配置了四点式落地支撑脚，支撑脚底部带有橡胶减震垫，当设备放置在地面使用时，可抵消活塞往复运动带来的振动传递，避免设备运行时出现位移或者共振噪音。

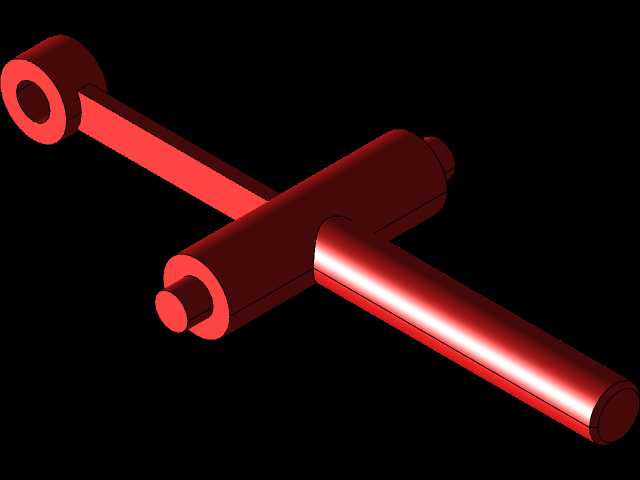

　　气路输出端设置在缸体顶部的横向管路上，横向管路同时集成了单向阀结构，可避免储气腔内的高压空气反向回流到压缩缸内，保证压缩作业的效率，输出端可快速对接不同规格的气动快插接头，适配不同管径的输气管路，满足不同气动工具的供气流量需求。设计过程中针对密封结构做了针对性优化，活塞与缸壁之间采用多级密封圈组合结构，既保证往复运动的顺滑性，又能在高压工况下维持稳定的密封性能，减少压缩过程中的空气泄漏量，提升设备的容积效率。安装边界方面，整机的壁挂安装孔位采用统一的孔距标准，可适配市面上通用的小型设备壁挂支架，落地安装时的支撑脚间距经过核算，即使在地面不平整的作业现场，通过调整支撑脚的高度即可完成设备调平，不需要额外制作安装底座。

　　设备的外部管路布局全部采用明装设计，后期维护时可快速拆卸更换密封件或者阀组组件，不需要对主体结构进行大范围拆解，降低了现场维护的难度。从结构受力角度来看，立式布局让活塞往复运动的作用力方向与设备重力方向同轴，减少了运行过程中产生的侧向力矩，降低了安装支架的受力负荷，无论是壁挂安装还是落地安装，都不需要额外加强固定结构的强度，进一步压缩了设备的整体制造成本。针对不同工况的适配需求，该结构可通过调整缸体的内径尺寸以及活塞的行程长度，匹配不同的排气压力与排气量需求，不需要对整体安装结构、外部管路布局做大幅修改，具备较强的系列化拓展能力，可覆盖从0.3MPa到0.8MPa常用压力区间的小型供气需求。
