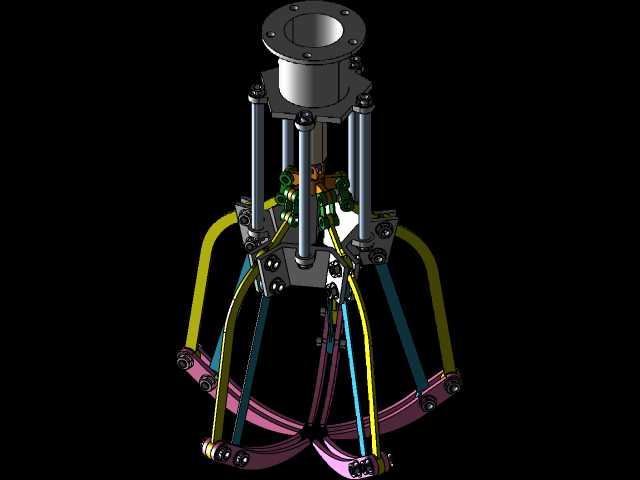

多连杆自适应柔性爪式抓取执行机构

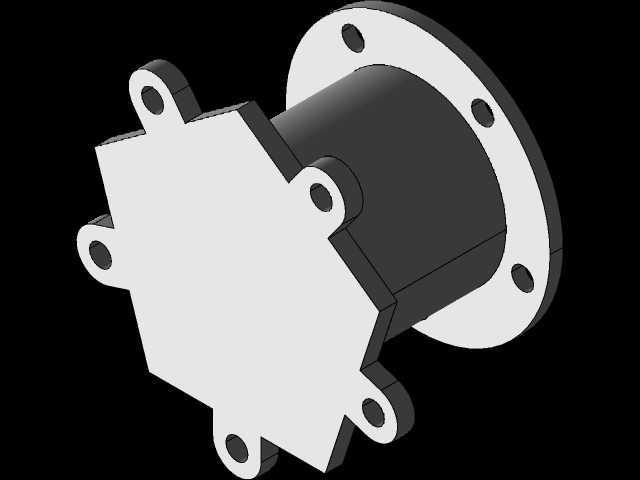

　　这类多连杆爪式抓取机构，常作为自动化产线、特种作业设备的末端执行单元使用，适配的作业场景覆盖了异形工件分拣、易碎物料转运、不规则形态物件的夹持作业，相比平行夹爪，其自适应包络的特性能够适配更大范围的工件外形尺寸，不需要针对单一工件定制专属夹爪指型，能大幅降低多品类混线生产时的末端工装更换成本。从结构布局来看，该机构顶部设置标准法兰安装接口，可直接对接工业机器人腕部、直线模组滑台输出端或者定制化的升降执行机构，法兰端面预留的均布螺栓孔能够匹配主流的自动化设备安装孔位，安装时不需要额外做转接板的二次加工，安装边界的同轴度公差控制在0.05mm以内，能够保证机构升降、回转动作时的运行稳定性，避免偏载带来的连杆卡滞问题。

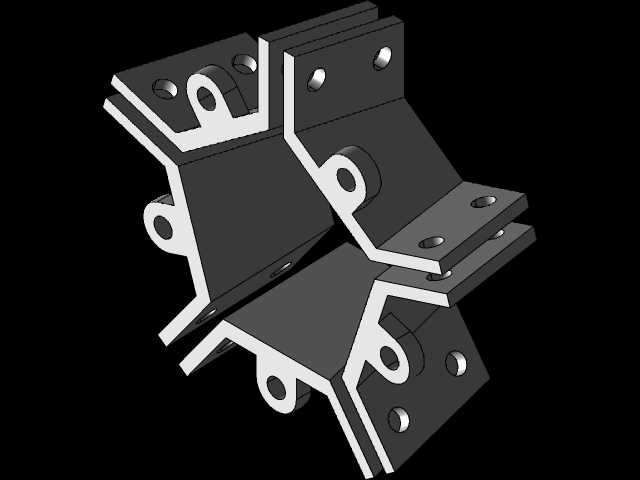

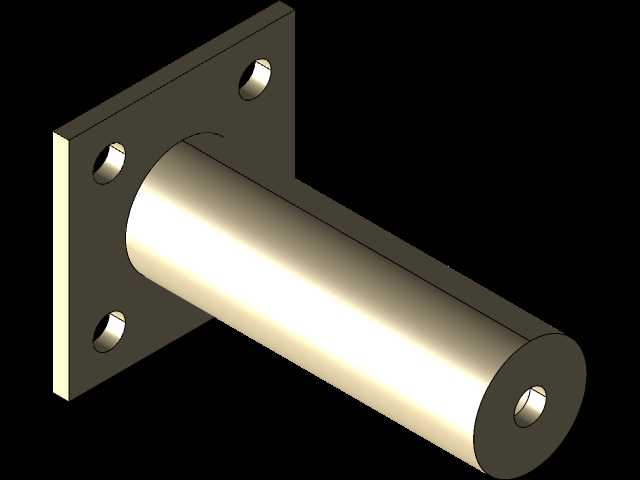

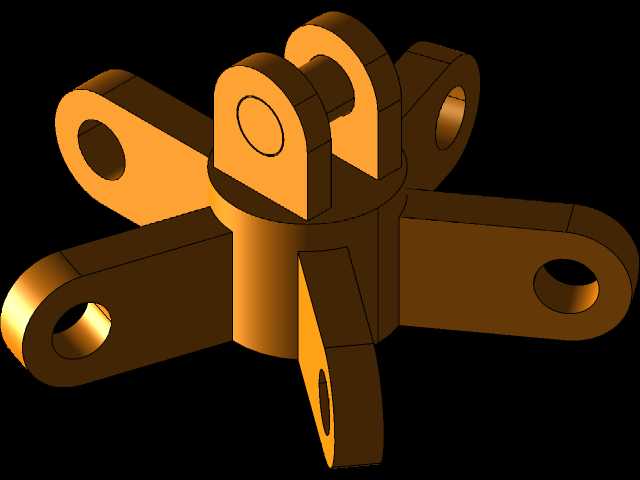

　　机构的动力传递采用中心推杆配合多组周向均布的连杆组件实现，周向布置的多根导向立柱为中心推杆提供直线运动导向，立柱两端分别固定在顶部安装法兰与中部固定支撑盘上，导向面经过磨削加工，表面粗糙度控制在Ra1.6以下，能够保证推杆往复运动时的顺滑度，减少长期运行后的磨损量。每一组爪指都由多段铰接连杆组成，当中心推杆在驱动部件带动下做轴向直线运动时，会通过铰接点带动各段连杆产生相对转动，最终实现爪指的收拢与张开动作：推杆向下伸出时，爪指向外张开，能够容纳尺寸更大的工件进入夹持范围；推杆向上回缩时，爪指向内收拢，依靠多段连杆的贴合弧度包络住工件外壁，夹持力会随着推杆的回缩行程逐步增大，可通过控制推杆的进给量来调整夹持力大小，适配不同硬度、不同重量的工件夹持需求，避免夹持力过大造成工件表面损伤，或是夹持力不足导致工件脱落。

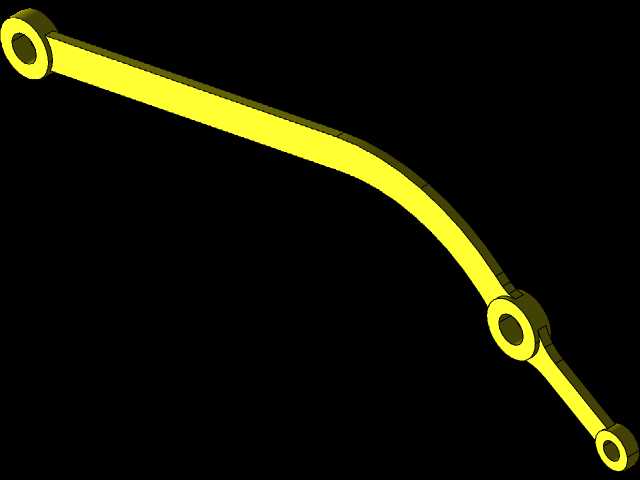

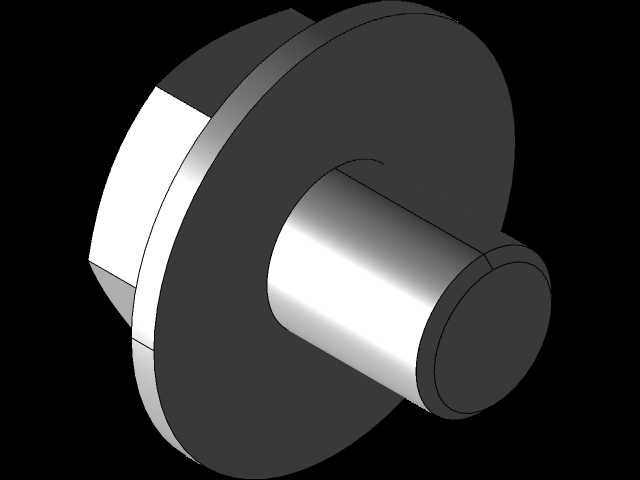

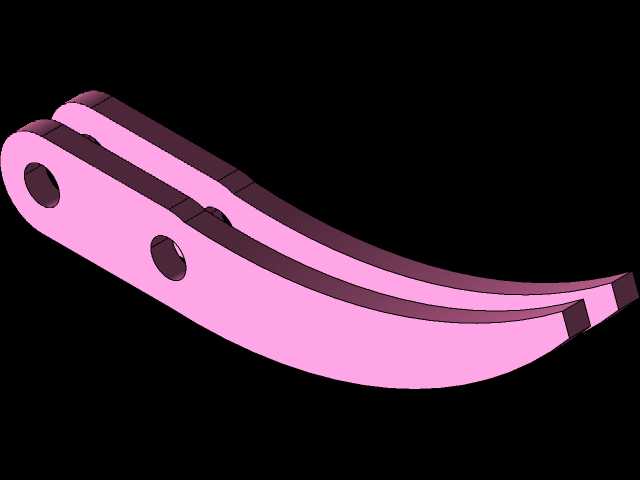

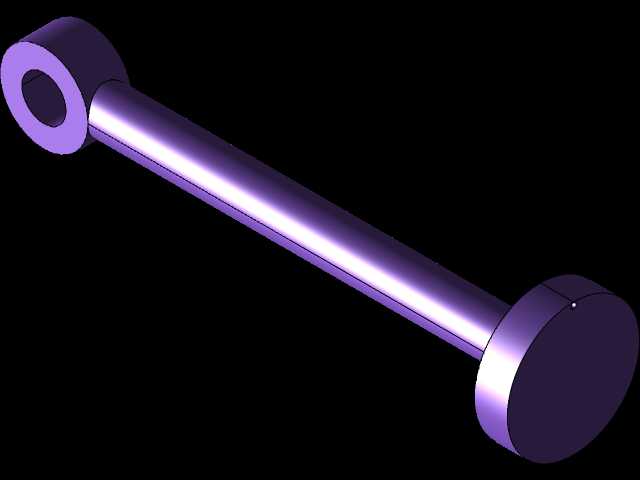

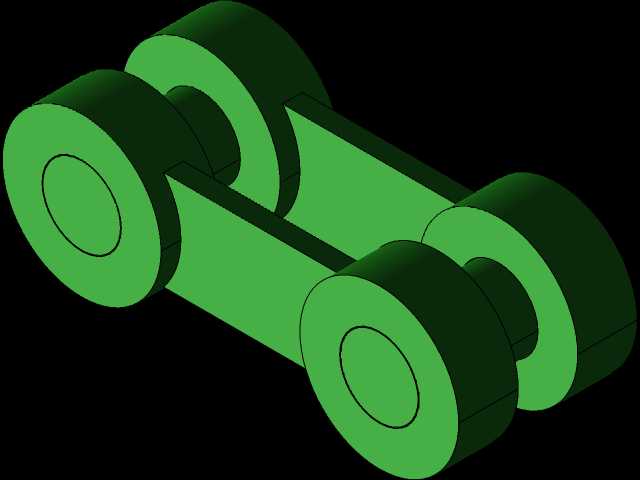

　　爪指的外形采用多段圆弧过渡的弯曲构型，收拢状态下能够形成近似圆形的包容腔，针对圆柱类、球状类以及外形不规则的异形工件都能形成多点接触，相比两指或者三指的硬夹持结构，多点接触的方式能够分散单点接触压力，在夹持薄壁件、易碎件时优势尤为明显。连杆之间的铰接点均采用销轴配合耐磨衬套的结构，衬套选用自润滑材质，长期往复运行不需要频繁加注润滑脂，能够减少运维工作量，同时铰接处的配合间隙控制在0.02mm以内，避免间隙过大导致的夹持精度下降、爪指晃动问题。周向均布的多组爪指在动作时保持同步运动，驱动源只需要提供单方向的直线动力即可实现所有爪指的同步开合，不需要为每个爪指单独配置驱动元件，既简化了整体结构，也降低了驱动控制的难度，只需要一个直线气缸、电动推杆或者液压缸就能驱动整个机构动作，控制逻辑简单，适配常规的气动、电动控制回路即可投入使用。

　　从安装尺寸边界来看，机构完全收拢状态下的外径尺寸适配小到直径几十毫米的工件，完全张开状态下可容纳直径数百毫米的物件，整体轴向长度可根据实际作业的行程需求调整导向立柱的长度，不需要改动核心的连杆铰接结构，模块化的设计能够快速适配不同的作业行程要求。在实际应用中，这类机构除了常规工业产线的物料搬运外，也可适配特种作业场景，比如水下作业的样本采集、高危环境下的物件抓取，只要将驱动部件做对应的密封、防护处理，整体结构不需要做大幅改动即可适配特殊工况。机构的所有受力连杆均采用等强度设计，在保证铰接点强度的前提下尽可能做减重处理，降低整体机构的自重，减少对搭载设备的负载压力，运动过程中所有连杆的运动轨迹都经过干涉校验，开合全程不会出现构件之间的碰撞卡滞，运行顺畅无死点，即使在长期高频次的往复开合作业下，也能保持稳定的夹持精度，不会出现爪指偏移、夹持对中度下降的问题。
