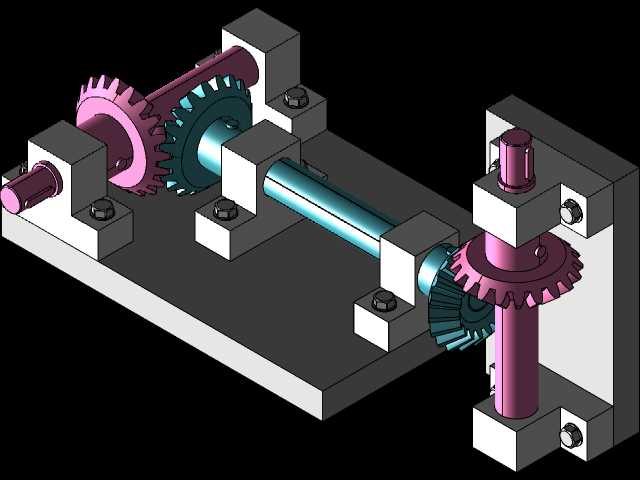

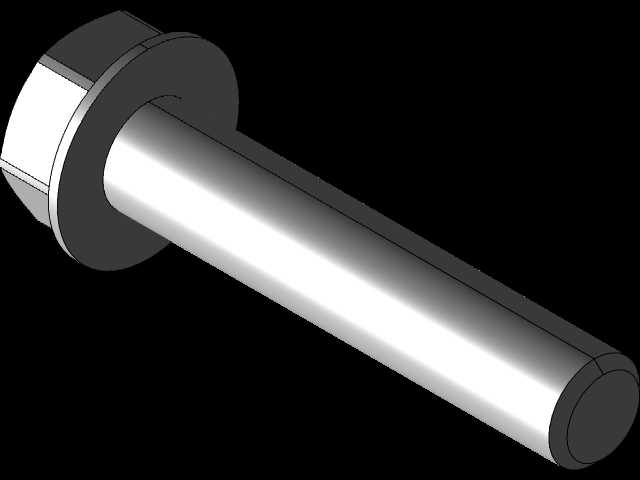

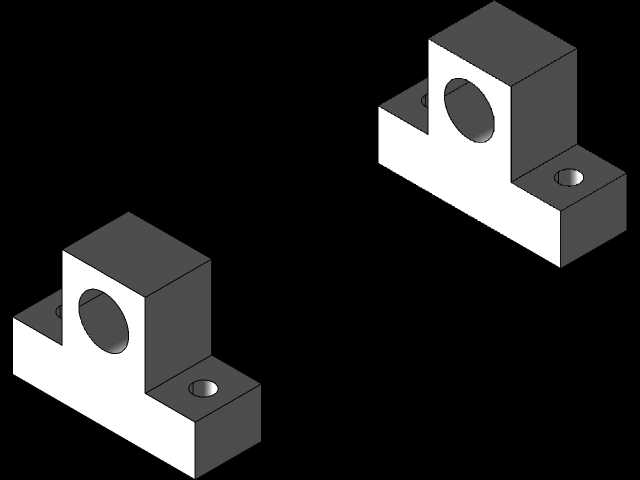

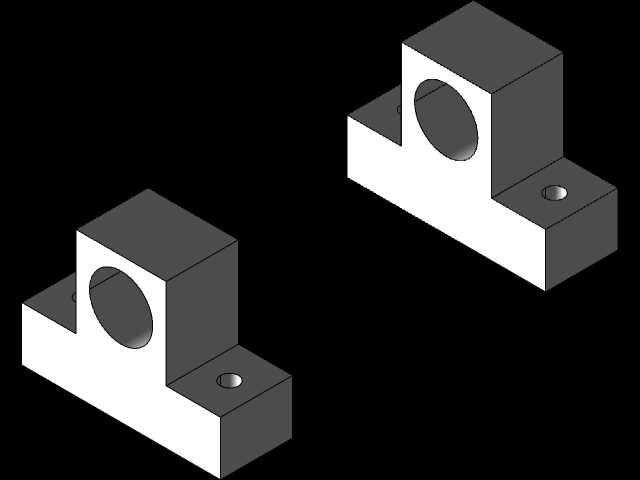

这套正交布置的传动轴齿轮传动结构,核心解决的是空间垂直交错轴系间的动力换向传递需求,在小型自动化送料机构、桌面级工装夹具动力单元、精密检测设备进给模组中都有广泛适配场景,尤其适合安装空间局促、需要在有限立方空间内完成90度动力转向的传动链路设计。从结构组成来看,整套机构包含两根平行布置的水平传动轴、一根垂直布置的竖向传动轴,轴系上分别装配直齿圆柱齿轮与直齿锥齿轮,所有轴段均通过方块式立式轴承座完成支撑定位,轴承座通过内六角圆柱头螺钉紧固在平整的安装底板上,底板预留的安装孔位可直接与设备主机架完成锁附,不需要额外设计转接安装板。设计过程中首先敲定的是轴系的空间排布逻辑,两根水平轴的中心距严格匹配圆柱齿轮的啮合中心距要求,
保证圆柱齿轮副的侧隙处于合理区间,既不会因侧隙过大导致传动回差超标,也不会因侧隙过小出现卡齿、运转阻滞的问题;竖向轴与末端水平轴的交汇点,严格对齐锥齿轮的节锥顶点,保证锥齿轮副能够实现全齿宽啮合,避免出现偏载、齿面局部磨损过快的问题。轴段的设计上做了阶梯变径处理,齿轮安装位的轴径与齿轮内孔采用过渡配合,通过轴肩完成齿轮的轴向定位,轴端预留的卡环槽可安装轴用弹性挡圈,防止齿轮在运转过程中出现轴向窜动;轴承座的安装面与底板贴合面要求平面度公差控制在0.02mm以内,避免轴承安装后出现偏斜,导致轴系运转时的径向跳动超差,影响传动平稳性。从安装边界来看,整套机构的底板为矩形平板结构,所有支撑座、轴系、齿轮均布置在底板上方的空间内,
水平轴的输入端伸出左侧轴承座,可通过联轴器直接与驱动电机输出轴连接,竖向轴的输出端伸出顶部轴承座,可直接连接执行负载,不需要额外加装动力转接件;整体外轮廓的长宽高尺寸适配小型设备的内部安装仓,不会与设备内部的走线槽、其他功能模组产生空间干涉。实际使用过程中,这套传动机构可实现单动力输入下的双路径动力输出,水平轴可带动轴向布置的滚轮、拨杆类负载做回转运动,竖向轴可带动转盘、摆臂类负载做垂直方向的回转运动,通过不同齿数的齿轮搭配,还可灵活调整两个输出端的转速比,适配不同负载的转速需求。齿轮的齿形参数设计上,圆柱齿轮采用标准渐开线直齿齿形,压力角取通用的20度,齿顶高系数取1,保证加工时可采用标准滚刀完成加工,不需要定制特殊刀具;

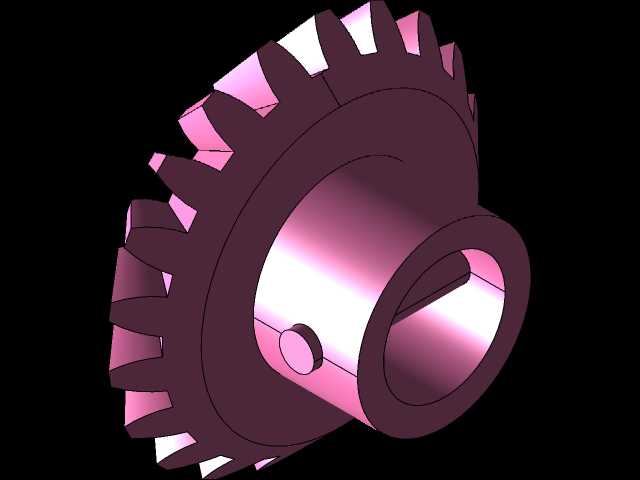

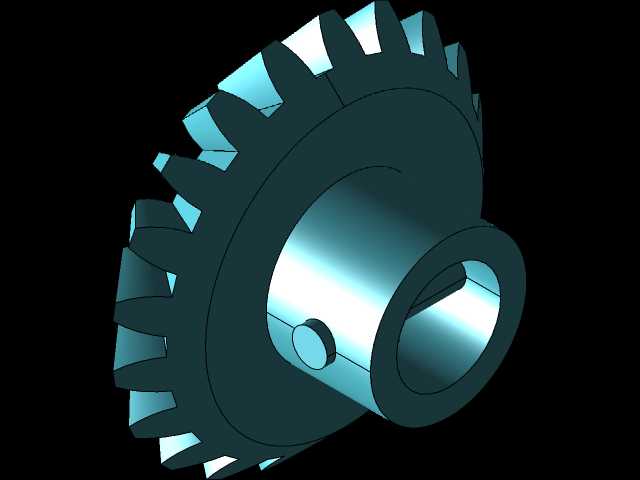

锥齿轮采用等隙直齿锥齿轮齿形,加工时可采用标准刨齿工艺完成,降低零件的加工成本与加工周期。轴系的支撑轴承选用深沟球轴承,可同时承受径向载荷与少量的轴向载荷,完全适配这套传动机构的受力工况,轴承座内孔与轴承外圈采用过渡配合,装配时可通过铜棒轻敲完成轴承压装,后期维护时也可方便拆卸更换。整套结构没有设计额外的箱体外壳,属于开式传动结构,适合在低速、低负载、环境洁净度较高的工况下使用,日常维护只需要定期在齿轮啮合面涂抹润滑脂,即可保证传动顺畅,降低齿面磨损速度。在建模过程中,所有零件的配合关系均按照实际装配约束完成搭建,齿轮副之间保留了合理的装配间隙,轴承座与底板的螺钉连接位置完全对齐,轴段的阶梯过渡处做了倒角处理,避免装配时出现锐边刮伤零件、应力集中导致轴段断裂的问题;安装底板上的螺钉过孔做了沉头处理,内六角螺钉安装后头部不会高出底板平面,保证底板能够平稳贴合在设备安装面上,不会出现安装翘曲的问题。
