联想ThinkPad E590笔记本整机结构建模

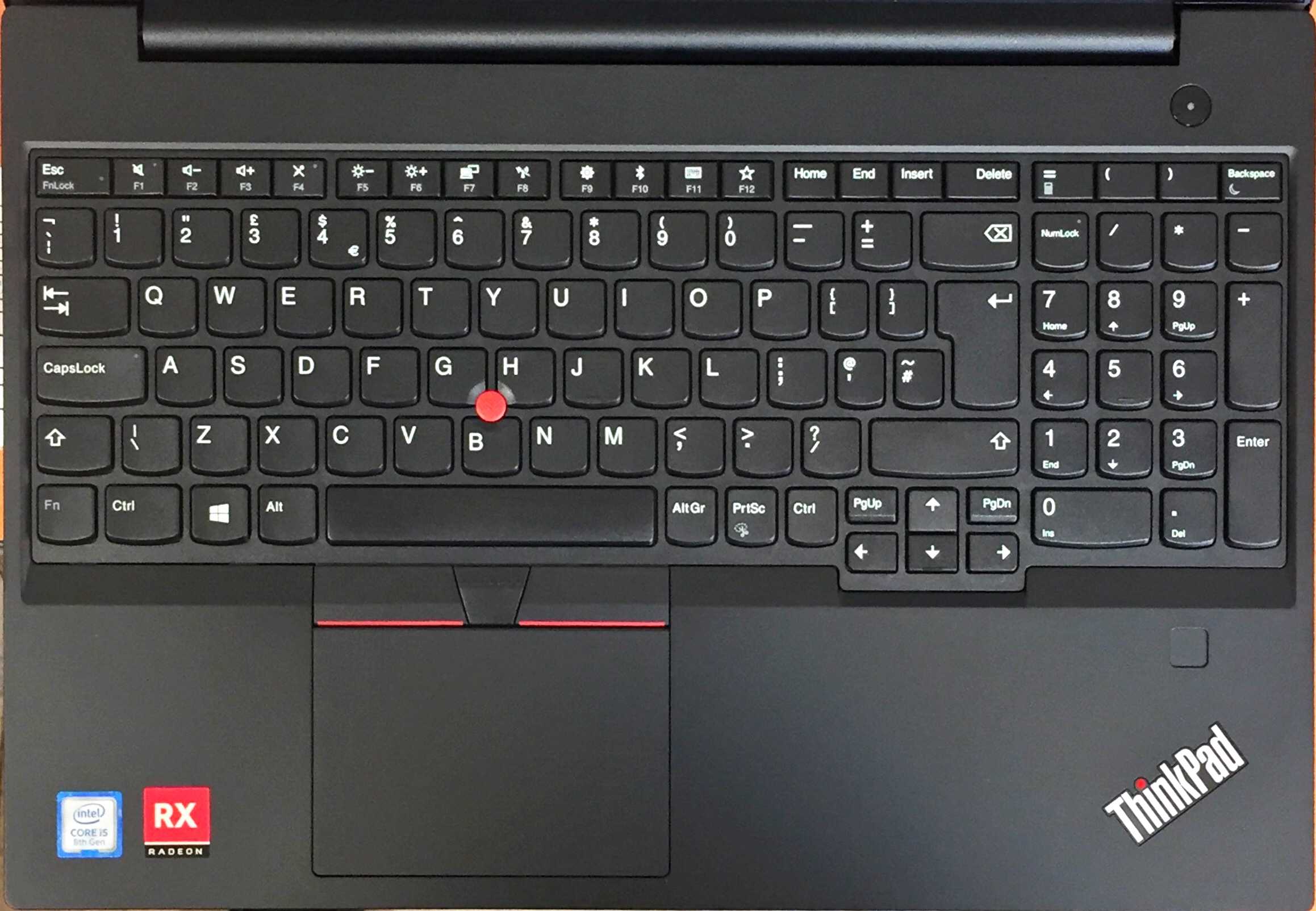

　　本次建模还原的15.6英寸商务笔记本，在日常办公场景中覆盖移动文档处理、工业软件轻量运行、外勤数据录入等核心需求，机身结构设计完全围绕商务场景的耐用性、输入效率、接口扩展性展开。从整机布局来看，C面作为用户交互频率最高的区域，采用了ThinkPad经典的六行式全尺寸键盘布局，保留了独立数字小键盘区域，方向键采用半高设计兼顾按键排布密度与操作辨识度，每个按键的键程预留1.8mm的按压行程空间，键帽表面做了贴合指腹的微弧凹陷处理，按键支架采用X型支撑结构，建模时还原了键帽下方的橡胶回弹垫、导电薄膜层的分层结构，同时保留了键盘中央的TrackPoint指点杆结构，指点杆周边的G、H、B三键做了边缘避让处理，避免操作指点杆时误触按键。

　　键盘下方的触控板采用分体式左右按键+大面积触控区域的组合设计，触控板上方保留了三枚实体按键对应指点杆的左右键与中键滚动功能，触控板表面做了磨砂纹理处理，建模时还原了触控板下方的按压感应层、固定卡扣的安装位结构，C面掌托区域做了0.3mm的下沉式弧度处理，贴合长时间打字时的手腕放置角度，掌托右下角预留了指纹识别模块的安装凹槽，左侧掌托下方对应位置还原了RX显卡标识的贴纸贴合位的平整区域。整机开合结构采用下沉式转轴设计，转轴阻尼力矩设定为单指可开合屏幕、屏幕开合角度最大可达180度，建模时还原了转轴处的金属固定支架、屏线走线槽的空间预留，屏幕上边框预留了摄像头与麦克风的开孔位置，B面屏幕四周的屏幕缓冲胶垫位置做了0.2mm的凸起结构，

　　避免合盖时屏幕与键盘直接摩擦刮花。机身D面做了分区式散热进风孔设计，对应内部CPU、显卡位置的进风孔采用密集格栅结构，电池仓采用内置式设计，D面预留了硬盘、内存升级位的快拆盖板卡扣结构，机身侧边的接口位置还原了USB接口、Type-C接口、HDMI接口、耳机麦克风二合一接口、RJ45网线接口的开孔尺寸与内部接口固定座的安装空间，每个接口的边缘做了0.1mm的倒角处理，避免插拔外设时刮伤接口边缘。建模过程中严格控制各部件的装配间隙，键盘与C面壳体的单边间隙控制在0.15mm以内，触控板与C面的间隙控制在0.1mm以内，屏幕与A壳的装配间隙控制在0.2mm以内，所有壳体的壁厚统一设定为1.2mm，加强筋位置壁厚做0.8mm的渐变处理，

　　避免注塑生产时出现缩痕问题。机身底部的脚垫位置做了1mm高度的凸起结构，保证机身放置在桌面时底部有足够的进风空间，同时脚垫采用橡胶材质的安装卡槽设计，建模时还原了卡槽的倒扣结构，保证脚垫安装后不会轻易脱落。附带的电源适配器部分还原了适配器壳体的拼接结构、插脚的折叠收纳槽、DC输出线的出线口防弯折结构，适配器表面的散热格栅开孔位置与内部PCB板的发热元件位置对应，保证散热效率。整个建模过程完全参照实物的装配逻辑拆分零部件，每个可拆部件都预留了对应的卡扣、螺丝柱安装位，结构之间不存在干涉问题，可直接用于结构验证、外观展示、周边配件适配设计等场景，比如定制键盘膜、机身保护壳、扩展坞适配结构时，都可以直接调用该模型的尺寸数据进行匹配设计，不需要再反复测量实物尺寸，大幅提升外设配件的设计效率。
