PG16规格金属电缆锁紧格兰头结构

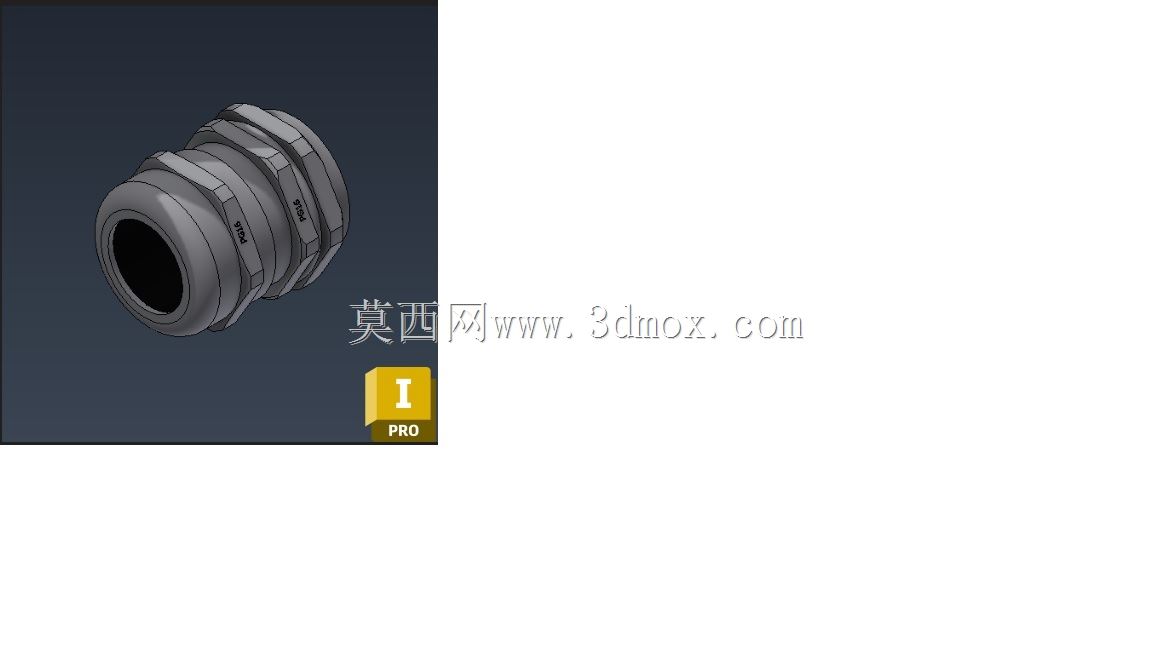

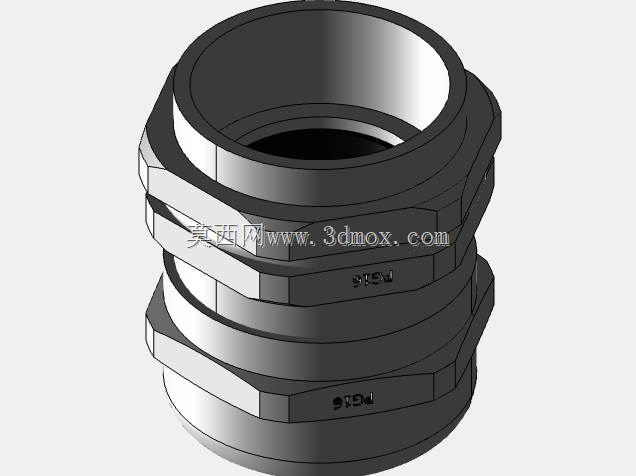

　　在工业电气柜布线、户外机电设备穿线、传感器线缆布设这类场景里，电缆格兰头是出镜率极高的小部件，别小看这个尺寸不大的金属件，它承担着线缆固定、柜体密封、应力释放的核心作用，要是选型或者结构设计不到位，轻则线缆拉扯松脱导致信号中断，重则粉尘水汽顺着穿线口渗入柜体内部，引发线路短路、元器件锈蚀这类故障。这款PG16规格的金属电缆格兰，采用六角主体的对称结构设计，中间段的外六角结构是专门为安装扳手预留的夹持位，不管是用开口扳手还是套筒，都能稳稳卡持，不会在拧紧锁紧螺母的时候出现主体跟转的问题，现场安装的时候能省不少调整的功夫。两端的锁紧段都做了等距的外螺纹设计，一端用来穿过柜体或者设备面板的预制开孔，配合垫片和锁紧螺母就能把格兰主体牢牢固定在安装面上，另一端用来配合压紧螺母，夹紧穿过格兰内孔的电缆外护套。和塑料材质的格兰头不同，金属材质的结构本身就具备更好的抗冲击性能和耐温性能，在机床设备、矿山机电、户外照明这类工况比较复杂的场景里，不会因为外力磕碰就出现开裂，也能适应更宽的环境温度范围，不会因为长期高低温交替出现材质老化脆化的问题。

　　从结构细节上看，格兰主体的内孔做了光滑过渡处理，穿线的时候不会刮伤电缆的外护套，避免线缆绝缘层被尖锐边角割破留下安全隐患；六角结构的棱边都做了小倒角处理，不管是仓储搬运还是现场安装，都不会划伤操作人员的手套或者皮肤，也不会因为尖锐棱边磕碰其他元器件造成表面损伤。安装边界方面，这款PG16格兰适配的是标准PG16规格的安装开孔，穿线内径适配外径10-14mm的圆形电缆，安装时在面板外侧套上密封垫片，主体从外侧穿入开孔后在面板内侧拧上锁紧螺母，用扳手夹持中间六角位将螺母拧紧到密封垫片轻微压缩即可，不要过度扭力导致螺纹滑牙或者垫片过度变形失去密封效果；穿入电缆后拧紧端部的压紧螺母，内置的密封环会均匀抱紧电缆外护套，既能实现IP65级别的防尘防水密封，又能给线缆提供足够的拉脱阻力，避免设备运行过程中线缆受外力拉扯时，接线端子处受力松脱。

　　在做三维结构选型的时候，要注意预留足够的安装操作空间，格兰头端部和周边元器件、线槽的距离要至少留出一个扳手厚度的操作空间，避免后期安装维护的时候扳手无法卡持螺母，导致安装不到位。另外金属材质的格兰头还能实现柜体和电缆屏蔽层的等电位连接，在有电磁兼容要求的设备里，只要将电缆的屏蔽层和格兰头的金属内圈可靠接触，就能起到很好的电磁屏蔽效果，减少外界电磁干扰对设备内部信号传输的影响，这也是很多工业控制设备优先选用金属格兰头的重要原因。

　　日常做布线设计的时候，要根据穿线电缆的实际外径选择对应规格的格兰，不要用大规格格兰穿细电缆，否则密封环无法抱紧电缆，既达不到密封效果，也起不到线缆固定的作用；也不要用小规格格兰强行穿粗电缆，那样会挤伤电缆外护套，甚至压伤内部线芯影响供电或者信号传输。这款结构的建模过程中，对螺纹段的长度、六角对边尺寸、内孔过渡圆角都做了和实物一致的还原，不管是用来做电气柜的布线装配仿真，还是做设备整体的外观结构评审，都能直接调用，不需要再额外调整安装匹配尺寸，能减少结构设计阶段的重复建模工作量。
