CONNFLY标识弯式通讯连接器壳体结构

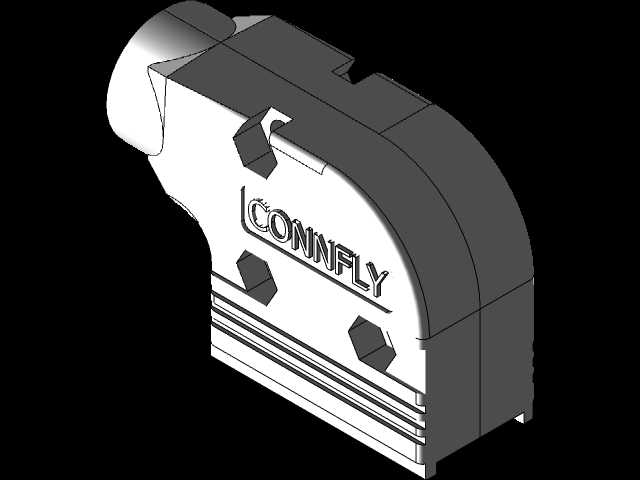

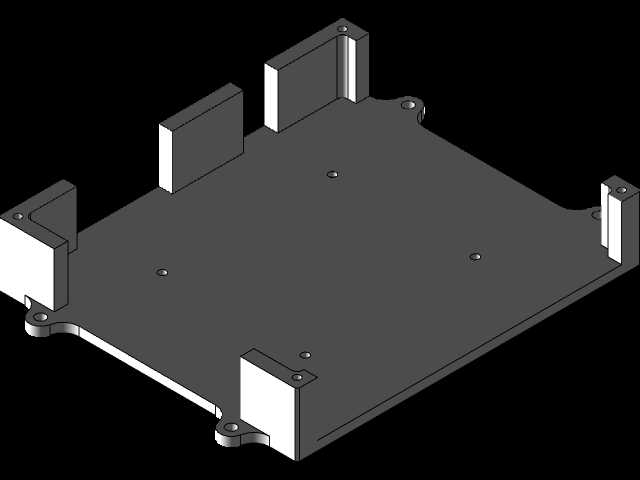

　　这款弯式通讯连接器壳体，是有线通讯链路里板端到线端转接场景的常用结构件，日常在工业控制柜内部布线、通讯测试设备接口扩展、嵌入式工控板外接通讯线路的场景里十分常见，主要作用是为内部插针组件提供刚性防护，同时实现接插端的导向定位，避免线缆拉扯导致的插针歪斜、接触不良问题。从结构设计来看，壳体采用90度弯角布局，这种形态主要是为了适配设备内部安装空间局促的场景，当设备侧壁与内部PCB板间距较小时，直式连接器出线会占用过多纵深空间，弯角结构可以让线缆沿平行于板卡的方向引出，大幅压缩安装所需的纵深尺寸，避免线缆过度弯折导致的线芯断裂。壳体表面预留的三个内六角安装孔位，是用来配合螺丝实现壳体上下两部分的锁紧固定，孔位深度经过匹配计算，

　　锁紧后螺丝端面不会突出壳体表面，避免安装时与周边元器件产生干涉，同时每个孔位周边都做了局部加厚处理，避免多次拆装螺丝后柱位出现开裂滑牙的问题。壳体侧面的品牌标识区域采用下沉式刻字设计，标识凸起高度控制在0.3mm以内，既可以保证标识清晰耐磨，也不会因为标识突出导致壳体安装时与相邻部件产生刮蹭，同时下沉结构也能在注塑生产时减少标识区域的缩痕问题，提升壳体外观一致性。接插端的导向结构做了单侧防呆设计，插合时只有对应方向才能顺利插入，能够彻底避免现场施工时反插导致的插针弯折、内部端子短路问题，接插端外圈做了15度的导入倒角，装配时可以快速对准对接端的导向槽，即使在视线受阻的设备内部布线场景下，也能顺利完成插合作业。

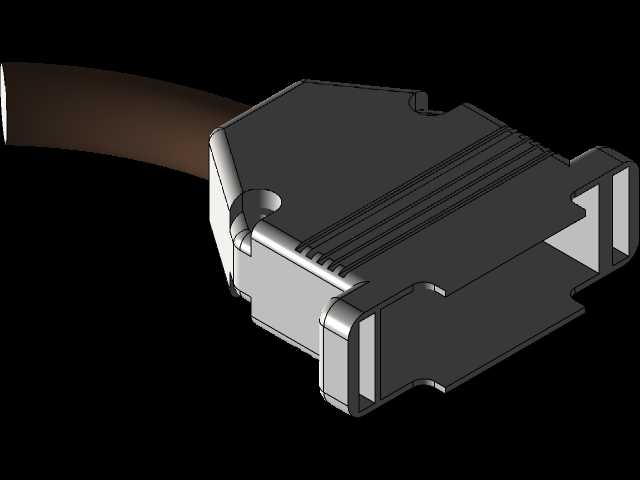

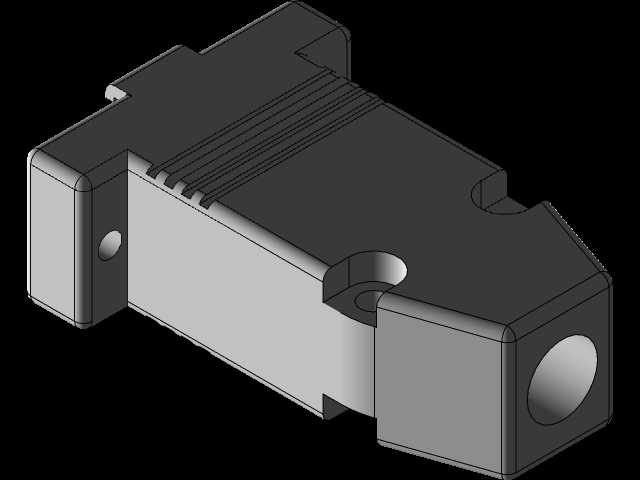

　　壳体出线端设计了多道平行的防滑卡槽，这些卡槽主要用来配合尾部的线缆固定护套，装配时护套的卡筋可以嵌入卡槽内，实现轴向的抗拉锁定，当线缆受到外部拉扯力时，拉力会直接传递到壳体上，不会作用到内部的焊接端子上，避免端子脱焊导致的通讯中断问题。从安装边界尺寸来看，弯角处的圆弧过渡采用R12的圆角，既可以避免直角结构带来的应力集中问题，也能让壳体在安装时避开板卡上高度在10mm以内的贴片元器件，不需要额外在PCB上预留过大的避让区域，提升板卡的空间利用率。壳体壁厚整体控制在1.8mm，既可以满足日常使用中的抗冲击、抗挤压要求，在受到1米高度跌落的冲击力时不会出现开裂，也能控制注塑成型时的材料用量，同时避免壁厚过大导致的成型周期过长、

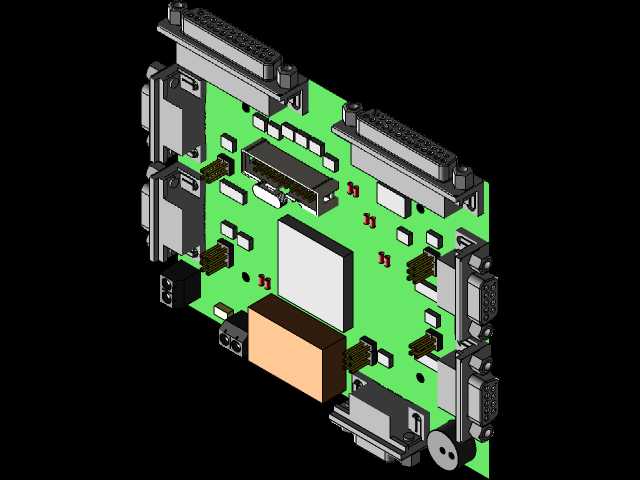

　　表面缩凹等生产问题。壳体内部做了多道定位筋条，筋条高度1.2mm，装配时内部的胶芯组件可以顺着筋条滑入到位，不需要额外调整位置，筋条与胶芯的配合间隙控制在0.1mm，既可以保证装配顺畅，也能限制胶芯在壳体内部的窜动，避免插合时胶芯移位导致的对位不准。在实际选型应用中，这类壳体通常适配9针的通讯端子，多用于RS485、RS232等串行通讯链路的连接，在工业自动化现场的传感器组网、设备数据采集、编程调试接口等场景下广泛使用，弯式结构相比直式结构在侧装出线的场景下可以减少40%左右的安装空间占用，尤其适合紧凑型的通讯模块、小型化工控设备使用。设计过程中针对壳体的合模线位置做了优化，将合模线设置在壳体侧面的卡槽位置，合模线产生的微小飞边不会影响壳体的装配和外观，同时也减少了后续飞边修剪的工序成本。壳体的锁紧柱位做了0.2mm的拔模斜度，注塑生产时可以顺利脱模，同时保证上下壳体合模后的错位量控制在0.05mm以内，不会出现上下盖错边导致的装配间隙过大问题。接插端的端面做了0.5mm的止口结构，上下壳体合模时止口可以互相嵌合，提升壳体的密封防尘能力，在普通室内工业环境下，可以阻挡大部分的浮尘进入壳体内部，避免内部触点积灰导致的接触电阻增大、通讯丢包等问题。
