PG7规格金属电缆防水密封接头结构

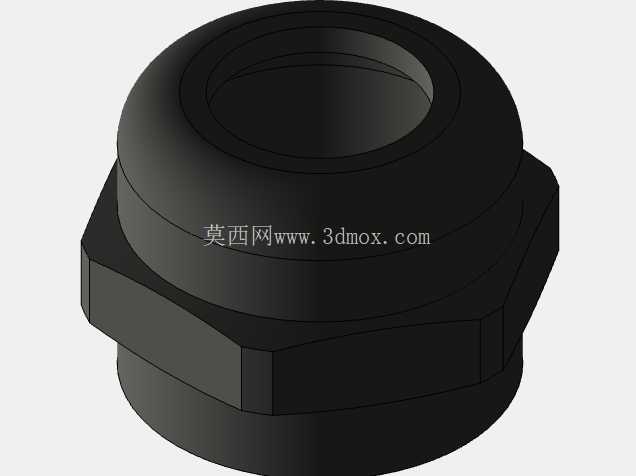

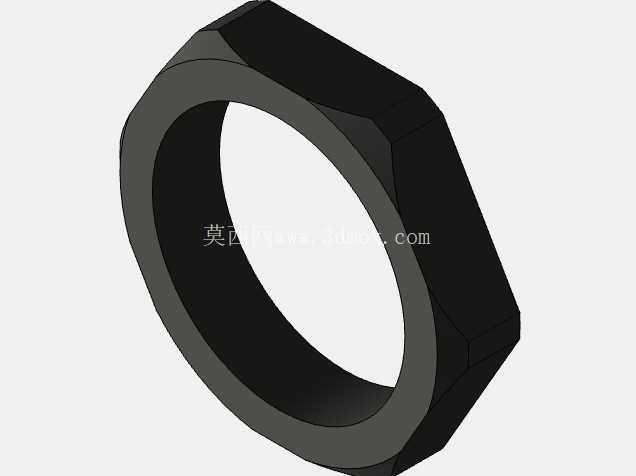

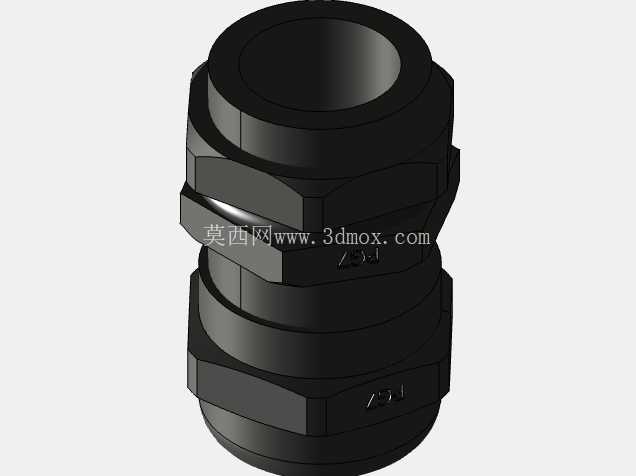

　　在电气柜布线、户外机电设备接线、工业传感器走线的现场施工场景里，线缆穿入柜体的位置始终是防护薄弱点——粉尘顺着缝隙侵入会积灰造成爬电，雨水、切削液渗入会直接引发绝缘失效，线缆受外力拉扯时焊点松脱更是现场运维的高频故障点，这类金属电缆密封接头就是为解决这类穿线防护问题设计的连接件。这款PG7规格的接头整体采用六角多段式结构，从结构设计逻辑来看，两端的外六角结构是专门为安装工况预留的扳手夹持位，不管是柜体外侧用开口扳手固定锁紧螺母，还是内侧拧动主体对位，都能提供足够的受力面，不会出现圆柱结构拧动打滑、无法施加足够锁紧扭矩的问题，适配现场常用的12号开口扳手，不需要定制专用工装就能完成安装。中间段的外螺纹是标准PG7管螺纹规格，适配柜体上预先开好的对应尺寸安装孔，安装时只需要在柜体外侧套上配套的橡胶密封平垫，将接头主体从柜内穿入安装孔，外侧拧上锁紧六角螺母就能完成主体固定，螺纹配合的间隙配合公差控制在合理范围，既不会因为过盈量太大拧动时卡滞划伤螺纹镀层，也不会因为间隙过大出现安装后歪斜、密封失效的问题。

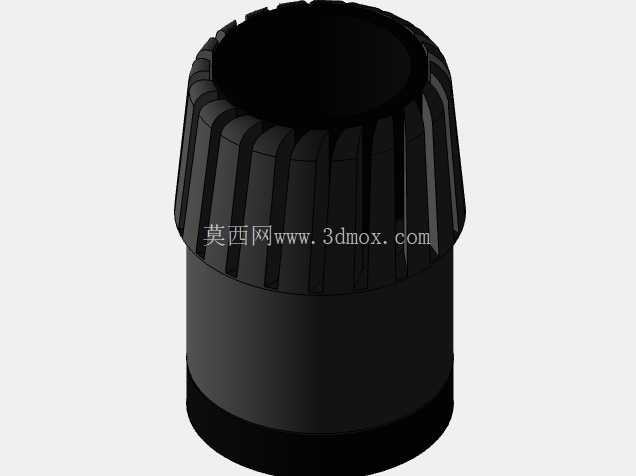

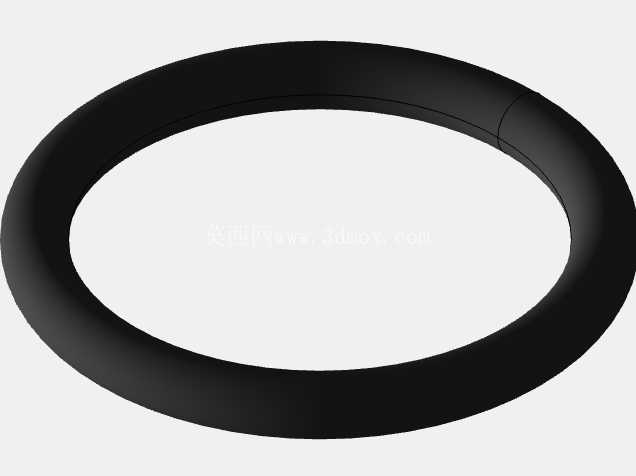

　　接头内部的密封结构采用递进式锁紧设计，穿线时先将尾端的锁紧帽拧松，把需要固定的线缆从尾端穿入接头中心通孔，确认线缆伸入柜体内部的长度满足接线余量要求后，逐步拧紧尾端的锁紧帽，帽体内部的锥面会挤压内置的丁腈橡胶密封环，让密封环沿径向均匀收缩，紧紧包裹住线缆外护套，这个结构同时实现三个功能：一是密封环和线缆外护套紧密贴合，阻断液体、粉尘沿线缆外皮进入柜体内部的路径，达到IP68级的基础防护能力；二是抱紧后的密封环会给线缆提供足够的拉脱阻力，即使线缆受到外部轴向拉扯，也不会出现位移、拉脱内部接线端子的问题；三是密封环的弹性变形可以适配一定线径范围的线缆，PG7规格通常适配3-6.5mm外径的常规控制电缆、传感器信号电缆，不需要针对每一种线径单独开模制作接头，降低现场备件的储备种类。

　　从安装边界尺寸来看，这款接头主体的最大外径对应六角对边尺寸为14mm，安装时需要在开孔周围预留至少8mm的扳手操作空间，避免相邻接头间距过小导致扳手无法卡入、后期维护拆卸困难；接头穿出柜体外的整体长度约22mm，在布局走线时需要确认柜门外壁、相邻线槽不会和接头突出部分产生干涉，尤其是在户外壁挂式配电箱的安装场景里，接头要保持朝下的安装方向，避免雨水顺着螺纹缝隙长期积存渗透。和普通塑料材质的电缆接头相比，金属材质的结构强度更高，在存在切削液飞溅、机械碰撞风险的机床设备、工程机械接线场景里，不会因为外力撞击出现开裂、锁紧失效的问题，金属外壳的抗老化性能也更优，在户外紫外线照射、高低温交变的工况下，不会出现塑料材质常见的脆化、开裂问题，长期使用的防护可靠性更稳定。

　　在三维建模过程中，这类接头的结构细节需要重点关注几个部分：一是六角夹持面的倒角处理，实际加工时六角边缘都会做0.3-0.5mm的倒角去除毛刺，建模时如果忽略这个细节，渲染和工程图导出时会出现边缘过于锐利、不符合实际加工状态的问题；二是内部密封锥面的角度，通常锥面角度控制在15度左右，角度过大会导致锁紧时密封环挤压力不足，无法抱紧线缆，角度过小则会出现拧动扭矩过大、密封环被过度挤压开裂的问题；三是螺纹的收尾处理，实际加工的外螺纹不会一直延伸到六角端面，会预留1-2个螺距的退刀位置，建模时还原这个细节才能让模型和实际加工零件保持一致，用于装配仿真时也不会出现螺纹干涉的误判。这类接头虽然是电气布线里的小型基础配件，但在实际设备的防护设计里是决定整机防护等级的关键零件，很多设备现场出现的进水、接线松脱故障，往往都是因为接头选型不匹配、安装扭矩不到位导致的，在做设备整体三维布局时，提前确认接头的安装尺寸、适配线径、操作空间，能有效减少后期现场安装的整改工作量。
