厂区跨轨道运输作业工业人行天桥结构

　　这套跨线工业人行通道结构，主要应用于厂区内存在平行轨道、连续输送线的作业场景，解决两侧作业区域人员通行、管线跨接的需求，避免人员直接穿越运行中的轨道或输送线路带来的安全风险，同时可作为小型巡检、运维作业的临时停留平台。从实际使用场景来看，这类结构常布置在原料堆场与加工车间之间、成品转运区与仓储区之间的轨道跨段，尤其是厂区内部有连续运行的平板输送线、轨道转运车的区域，人员需要频繁往返两侧作业点时，这类跨线桥能完全规避平交路口的通行冲突，不需要为了人员通行中断轨道上的物料转运作业，能有效提升厂区内部物流的连续运转效率。

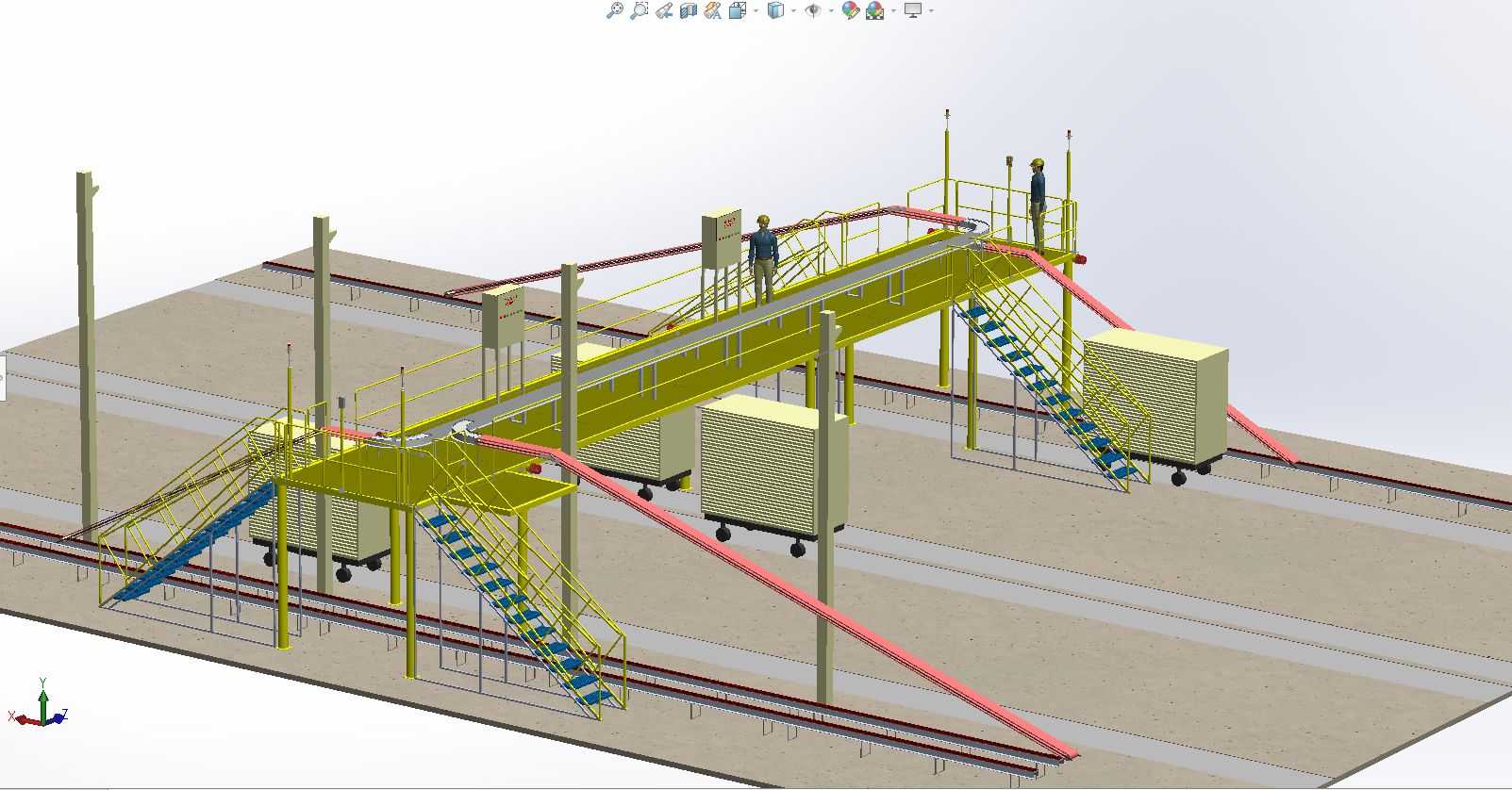

　　从结构功能设计来看，整体采用主桥体加双侧梯道的布局，主桥体为长条形水平作业平台，两侧设置连续的安全防护栏杆，栏杆高度符合工业作业平台的安全防护要求，栏杆底部设置挡脚板，防止工具、小型零件从平台缝隙掉落至下方轨道区域，影响下方转运设备的正常运行。梯道采用倾斜踏步结构，踏步表面做防滑处理，梯道两侧同样设置连续护栏，梯道与主桥体的衔接位置做圆弧过渡，避免人员通行时出现磕碰棱角。主桥体的支撑采用多组垂直钢立柱，立柱底部设置安装底板，可通过膨胀螺栓或焊接方式固定在轨道两侧的硬化混凝土地基上，立柱与主桥体的连接位置设置斜向加强筋，提升整体结构的抗侧倾能力，应对厂区内可能出现的侧向风载、人员通行带来的动载荷。

　　设计过程中首先要确认安装边界的尺寸参数，需要提前测量下方轨道的总跨度、轨道上方的安全净空高度，确保主桥体的底部标高满足下方转运设备、物料堆载的最高通行高度要求，不会出现设备通行时刮碰桥体底部的问题。主桥体的有效通行宽度按照双人并行的作业需求设置，满足日常巡检人员携带小型工具通行的宽度要求，同时在桥体上预留了管线敷设的支架位置，可同步跨接压缩空气管路、动力电缆、控制信号线等管线，不需要额外单独设置跨线管架，整合了通道与管架的双重功能。桥体两端的梯道落点位置，要避开轨道两侧的设备检修空间、物料临时堆放区域，确保梯道出口处有足够的人员停留、转向空间，不会与周边的生产设备、消防通道产生干涉。

　　从结构细节来看，护栏的竖杆间距按照安全规范设置，防止人员意外跌落，桥体的平台面板采用花纹钢板铺设，提升雨天或表面有积尘时的摩擦系数，避免人员滑倒。桥体上还设置了多个电气控制箱的安装位，可用于安装下方轨道转运设备的就地控制按钮、急停装置，方便巡检人员在跨线桥上观察到下方作业异常时，第一时间触发设备急停，提升作业区域的安全管控能力。两侧的斜向支撑管线除了作为结构加强件使用，还可作为压缩空气管路的敷设通道，直接连通桥体两侧的用气点位，减少管路的弯折点，降低气路压力损失。

　　安装时需要先在地面标定各个支撑立柱的定位点，确保立柱的垂直度偏差在允许范围内，主桥体吊装就位后，先完成与立柱的点焊固定，校正整体水平度后再完成满焊连接，之后安装梯道与护栏结构，最后铺设平台面板、焊接挡脚板。整体结构的所有钢结构件表面都做除锈后涂防锈漆处理，适配厂区内可能存在的粉尘、轻微腐蚀的作业环境，延长结构的整体使用寿命。在靠近设备的一侧，桥体还预留了小型观察平台的拓展接口，后续如果需要在桥体上增设设备状态监测装置、视频监控点位，可直接在预留接口上安装支架，不需要额外对桥体结构进行二次开孔焊接，降低后续改造的施工难度。
