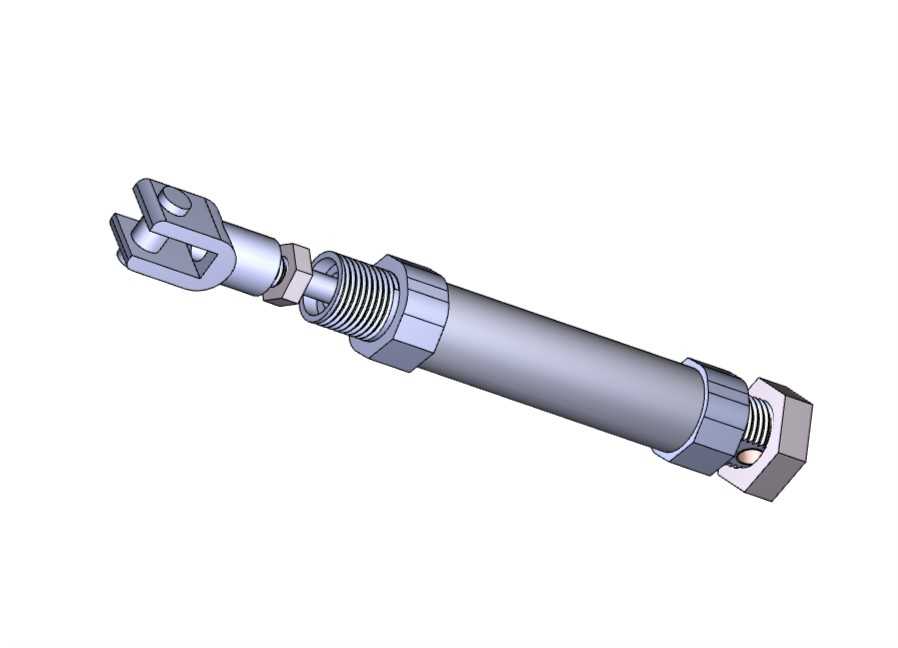

带叉型接头外螺纹连接小型气动活塞杆组件

　　这款活塞杆组件是小型气动执行单元的核心运动部件，日常在轻工装配线、小型工装夹具、电子元器件分拣工位这类对安装空间有严格限制的场景里使用率极高，很多需要短行程直线往复推压、夹紧动作的工位，都会选用这类结构紧凑的活塞杆组件作为动力输出端。从结构设计来看，前端采用叉型铰接接头，这种接头的优势在于安装时可以补偿执行端与被驱动件之间的小角度偏斜，避免活塞杆在伸出、缩回过程中承受额外的径向弯矩，很多新手做结构设计时容易忽略铰接端的偏载补偿作用，直接用刚性接头连接，往往会导致活塞杆运行卡顿、密封件过早磨损，甚至出现杆体弯曲的问题，这个叉型接头的销孔位置做了加厚处理，铰接销装配后不会出现接头侧壁变形的情况，适配常规的圆柱销或者带卡簧的铰接销，

　　安装拆卸都比较方便。杆体与活塞的连接采用了锁紧螺母防松结构，杆端加工有外螺纹，活塞装配到位后通过两个并紧螺母锁死，这种结构相比一体式活塞杆，加工难度更低，后期如果需要更换不同规格的密封件或者调整活塞的初始位置，不需要整体更换杆体，只需要松开螺母调整即可，维护成本更低。缸体两端的连接结构也做了针对性设计，尾端采用外螺纹六角端盖，既可以通过螺纹直接拧入对应规格的气缸筒内，六角结构也方便用扳手施加预紧力，端盖与缸筒之间预留了密封槽，可以安装O型密封圈保证缸体的气压密封性，不会出现漏气泄压的问题。前端的杆侧端盖同样采用外螺纹连接结构，盖体内孔加工有导向环安装槽和防尘圈安装槽，导向环可以给活塞杆提供稳定的径向支撑，

　　避免活塞杆伸出过长时出现下垂偏摆，防尘圈则可以阻挡工位上的粉尘、切削碎屑、细小杂物进入缸体内部，保护内部的活塞密封件不会被异物刮损，延长整套组件的使用寿命。从安装边界来看，这款组件的整体径向尺寸控制得比较小，杆体直径与缸体外径的比例适配小缸径气缸的设计要求，安装时只需要在安装板上加工对应规格的内螺纹孔，就可以直接将尾端拧入固定，不需要额外的安装法兰或者脚架，非常适合在狭小的安装空间里布置，比如多工位转盘的夹紧机构、小型流水线的挡停机构，这类位置留给气动元件的安装空间往往有限，大尺寸的标准气缸根本放不进去，这种紧凑结构的活塞杆组件刚好能满足使用需求。在实际功能表现上，这款组件的活塞杆表面做了硬化处理，

　　表面粗糙度控制在适合密封件摩擦的区间，运行时的摩擦阻力小，不会出现低速爬行的问题，在低压供气的工况下也能平稳完成伸缩动作，很多需要精确控制输出力大小的工位，比如薄型工件的压装、易碎零件的夹紧，都可以搭配调压阀使用，不会因为杆体运行卡顿导致输出力不稳定压坏工件。另外整套组件的零件拆分设计也比较合理，所有易损件比如密封件、防尘圈、导向环都是标准规格，后期维护时不需要专门定制配件，直接采购对应的标准密封件就可以完成更换，对于设备运维人员来说非常友好，不用因为一个小密封件损坏就更换整套气缸，能有效降低设备的长期运维成本。设计这类活塞杆组件的时候，最核心的考量是运动可靠性和安装便捷性，很多同类产品为了压缩成本，会把铰接接头的壁厚做薄，或者省略杆端的防松螺母，实际使用中很容易出现接头断裂、活塞松动的问题，这款组件在这些受力关键位置都做了结构加强，同时没有过度增加整体的外形尺寸，兼顾了结构强度和紧凑性，不管是用来做新设备的结构设计选型，还是用来替换现有设备上损坏的同类型活塞杆组件，都能很好地适配使用需求。
