带侧装接头法兰式泵体组件结构设计

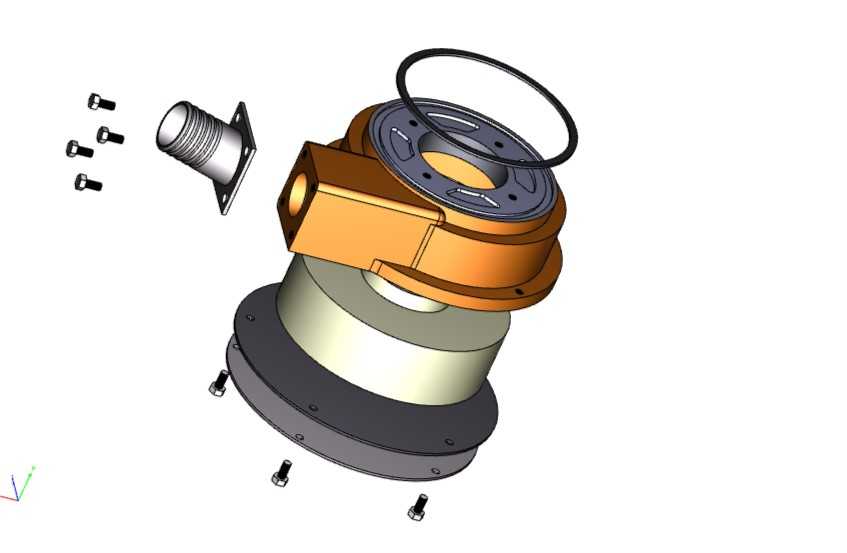

　　这套泵体组件的结构设计，首先要匹配中小流量流体输送工况的安装需求，侧置的带法兰接头采用三角安装耳布局，三个安装孔位呈等腰三角形分布，能在狭小安装空间内完成管路对接，不需要额外加装转角接头，减少管路流阻损失的同时，也降低了接头处的泄漏风险。主体泵壳采用橙金色涂装的铸造型腔结构，上部的环形密封槽专门适配O型密封圈，槽深与槽宽的尺寸公差控制在±0.05mm范围内，能保证密封圈装配后压缩率维持在20%-25%的合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现流体渗漏问题。上部端盖的环形端面均匀分布了六个螺纹安装孔，孔位的位置度公差不超过0.03mm，和泵壳上部的定位止口配合，装配时能自动完成同轴度找正，

　　不需要额外的工装定位，能大幅提升现场装配的效率。下部的缸体段采用阶梯式圆柱结构，和上部泵壳的连接位置设置了黑色密封端垫，端垫采用耐油橡胶材质，通过周向均匀布置的内六角螺栓完成紧固，螺栓的预紧力矩按照对角顺序逐步加载，避免端垫受力不均出现局部密封失效的问题。底部的安装法兰盘同样采用周向螺栓固定设计，四个伸出的螺栓安装位预留了足够的扳手操作空间，现场安装时不需要使用特殊套筒，普通开口扳手就能完成紧固作业，适配多数工业现场的安装工具条件。配套的紧固件全部采用标准内六角圆柱头螺钉，除了端盖和底部法兰的连接螺栓外，侧置法兰接头的三个安装位也配套对应规格的螺钉，所有螺钉的长度都经过匹配计算，装配后螺纹旋合长度不小于螺纹公称直径的1.5倍，

　　保证连接强度满足泵体运行时的振动载荷要求，不会出现螺栓松脱的问题。从实际应用场景来看，这套泵体组件可以适配净水输送、轻度腐蚀性工业流体循环、小型液压系统动力输出等多种工况，侧置接头的设计可以直接对接水平走向的管路，不需要额外调整泵体安装角度，安装底座的尺寸边界控制在直径180mm的圆柱范围内，整体高度不超过220mm，能嵌入到紧凑型设备的内部安装腔中，不会占用过多的设备布置空间。设计过程中特意将所有密封配合面的粗糙度控制在Ra1.6以下，减少流体介质在密封面处的残留，也能降低密封圈装配时的磨损风险，所有棱角位置都做了R1-R2的圆角处理，避免装配过程中划伤操作人员或者损坏密封件。流体通道的内壁做了平滑过渡处理，

　　侧置接头和泵腔的连接位置没有直角拐角，能减少流体在泵腔内的湍流损失，提升泵的运行效率，同时也能降低流体携带杂质时对通道内壁的冲刷磨损，延长泵体的整体使用寿命。在安装边界的设计上，侧置法兰接头的端面距离泵体中心轴线的水平距离控制在95mm，接头的通径和泵腔的进出口通径完全匹配，不会出现通径突变导致的压力损失，上部密封槽的外围预留了3mm的环形平面，能给密封圈的装配提供足够的定位支撑，避免密封圈在装配过程中被挤出密封槽。下部缸体的外圆柱面做了光滑处理，可以适配配套的泵芯组件直接压装，压装的导向段长度设置为15mm，压装时能自动完成同轴度导向，不会出现压装偏斜导致的密封件损坏问题。所有螺栓安装孔的底部都预留了足够的螺纹退刀空间，攻丝深度比螺栓旋合深度深3mm以上，避免螺栓装配时出现顶死的问题，同时也能在孔底留存少量润滑脂，降低螺栓锈蚀后拆卸的难度。
