Lexar便携USB闪存盘结构设计方案

　　日常办公场景里，这类便携闪存盘的使用频次远高于其他外置存储设备，不管是车间里拷贝设备加工程序、设计部门传递三维模型文件，还是外出对接项目携带演示资料，都需要这类体积小巧、即插即用的存储载体。这款Lexar闪存盘的结构设计，首先考虑的是高频插拔场景下的结构可靠性，USB公头部分采用金属屏蔽罩包裹，一方面可以屏蔽外接电磁干扰，保障数据传输过程的稳定性，另一方面金属材质的耐磨性能远优于塑料结构，能够承受上千次的插拔磨损，避免长期使用后接口松动导致的接触不良问题。

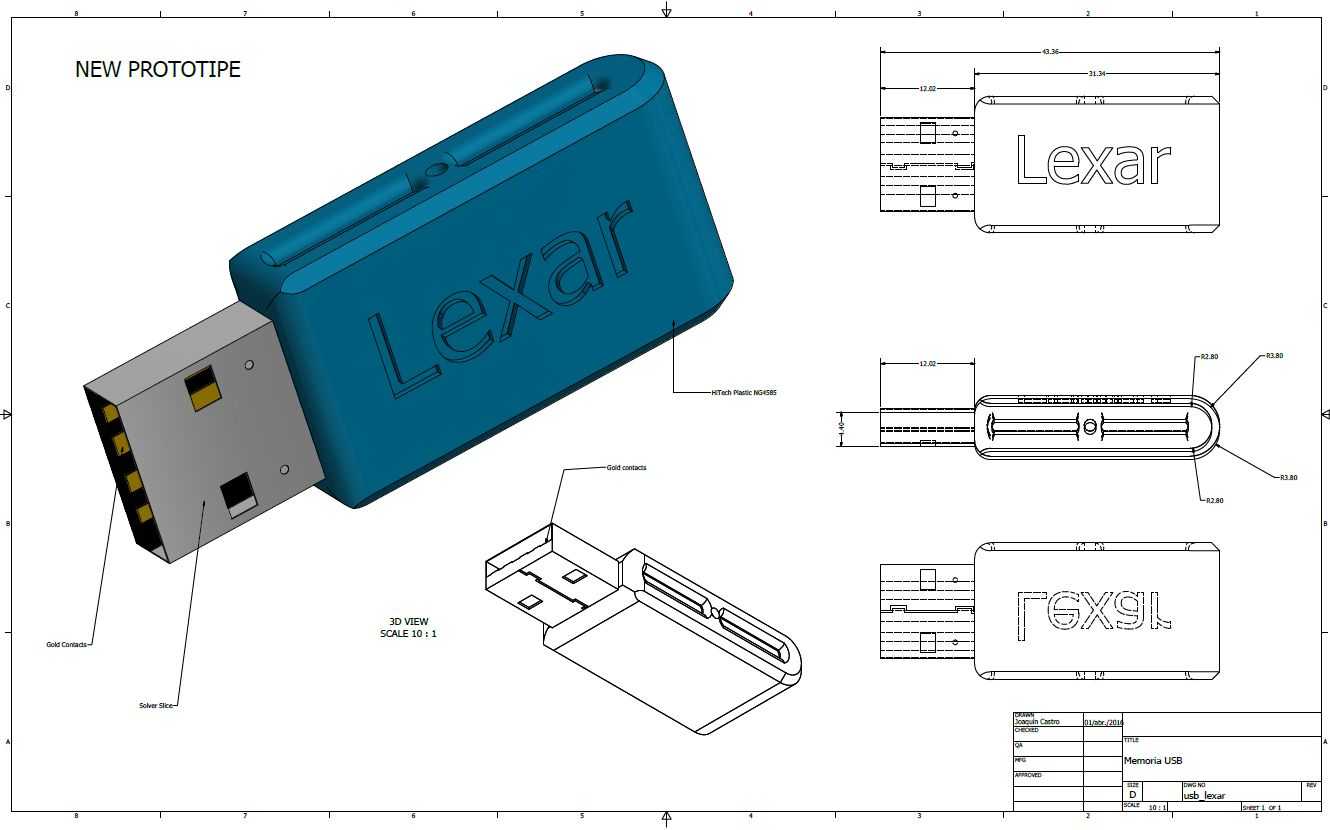

　　从整体结构拆分来看，产品分为金属USB接头、内部PCB存储模块、外部塑料壳体三个核心部分，壳体采用一体化注塑成型的半包围结构，不需要额外的螺丝固定，通过壳体内部的卡扣结构就能完成与USB接头部分的装配，既减少了装配工序，也能控制整体产品的重量，日常放在口袋或者工牌挂绳上不会有明显的坠感。壳体表面做了凹陷的品牌标识浮雕，不是后期印刷的涂层，不会因为长期的手部摩擦出现标识脱落的问题，同时壳体边缘全部做了R角过渡处理，没有尖锐的棱角，拿取的时候不会硌手，也避免了放在包里刮伤其他物品。

　　尺寸设计上，这款产品的整体长度控制在常规USB接口的适配范围内，插入电脑主机或者设备端USB接口时，不会和相邻的接口产生干涉，很多工业设备的USB接口排布比较紧凑，如果存储设备的壳体过宽，就会挡住旁边的接口导致无法同时使用，这款产品的壳体宽度刚好和USB金属接头的宽度保持一致，厚度也控制在常规USB接口的兼容范围内，不管是台式机后置接口、笔记本侧边接口，还是车间里的工控机、数控机床的USB传输口，都能顺利插入，不需要额外搭配延长线。壳体尾部没有设计突出的挂孔，而是在壳体侧边做了内凹的挂位，可以搭配细挂绳或者钥匙扣使用，不会额外增加产品的整体长度，避免插入设备时因为尾部突出过多被意外碰落导致接口损坏。

　　内部结构设计上，PCB板的尺寸刚好匹配壳体的内部型腔，装配完成后不会出现晃动，存储芯片和主控芯片都通过点胶固定在PCB板上，能够承受日常携带过程中的震动，不会因为轻微的摔落出现芯片虚焊的问题。USB金属接头和PCB板之间采用焊盘全焊接固定，焊点位置做了加厚处理，避免插拔时的侧向力导致焊盘脱落。壳体和金属接头的配合位置做了0.1mm的过盈配合，装配完成后接缝均匀，没有明显的缝隙，能够阻挡日常使用中的灰尘进入壳体内部，避免灰尘堆积在PCB板上导致的短路问题，不过这款产品没有做防水结构设计，使用过程中还是需要注意避免接触液体。

　　从实际使用的适配性来看，这款产品的无帽设计也解决了传统盖帽U盘容易丢失盖帽的问题，很多用户使用带盖帽的闪存盘时，经常会出现盖帽遗失的情况，时间长了USB接头直接暴露在外，容易被挤压变形或者进入异物，这款产品采用一体式的壳体结构，USB接头直接从壳体前端伸出，不需要额外的盖帽保护，日常使用的时候不需要额外收纳盖帽，使用更加方便。壳体表面做了细微的磨砂纹理处理，手部出汗的时候拿取也不会打滑，插拔的时候更容易发力，不需要用很大的力气就能完成插拔操作。

　　在建模过程中，需要重点关注几个配合尺寸的公差控制：首先是USB金属接头的尺寸公差，必须严格符合USB接口的标准尺寸规范，公差控制在0.05mm以内，否则会出现插入困难或者插入后松动的问题；其次是壳体和金属接头的配合公差，过盈量不能超过0.15mm，否则装配的时候会出现壳体开裂的问题，间隙也不能大于0.05mm，否则会出现配合松动、接缝不均匀的问题；最后是壳体内部型腔和PCB板的配合尺寸，要预留0.1mm的间隙，方便装配的时候点胶固定，同时不会因为尺寸过紧导致PCB板被挤压变形，影响内部元件的焊接可靠性。另外在做壳体注塑模具设计的时候，要注意表面浮雕标识的脱模斜度，避免脱模的时候出现标识缺损的问题，壳体的壁厚控制在1.2mm，整体壁厚均匀，不会出现注塑过程中的缩水、翘曲问题，保证成型后的壳体外观平整，没有明显的注塑缺陷。
