日内瓦传动凸轮精密结构设计方案

　　做间歇传动结构设计的工程师大多对日内瓦凸轮不陌生，这类构件是槽轮间歇运动机构的核心驱动件，在多工位转台、自动化送料、轻工包装、精密检测分度等场景里，承担着把连续旋转输入转化为定角度间歇步进输出的核心作用，相比棘轮、不完全齿轮等间歇机构，日内瓦凸轮驱动的槽轮机构运动冲击更小，分度精度更稳定，在中低速轻载的精密分度场景里应用占比极高。

　　从实际使用场景出发，这类凸轮常配套在转盘式自动装配设备的分度驱动端，比如电子元器件插装工位、小零件多工序检测转台、软包装设备的工位切换机构，还有部分老式胶片放映机的胶片步进结构，核心需求就是在主动件连续转动的过程中，带动槽轮完成固定角度的转动-停顿循环，停顿阶段槽轮被凸轮的锁止弧完全定位，不会因为负载波动出现偏移，保证工位对准精度。

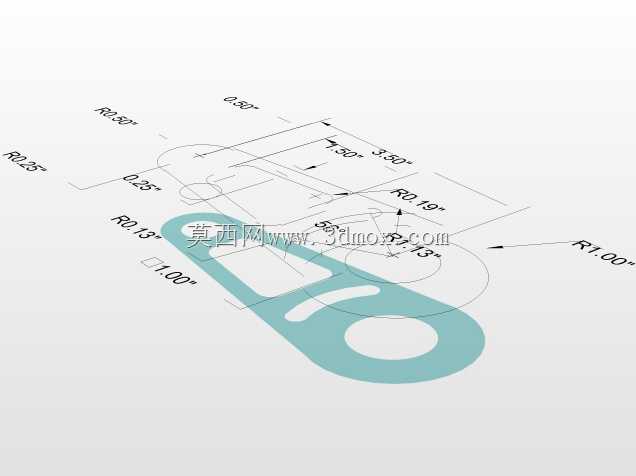

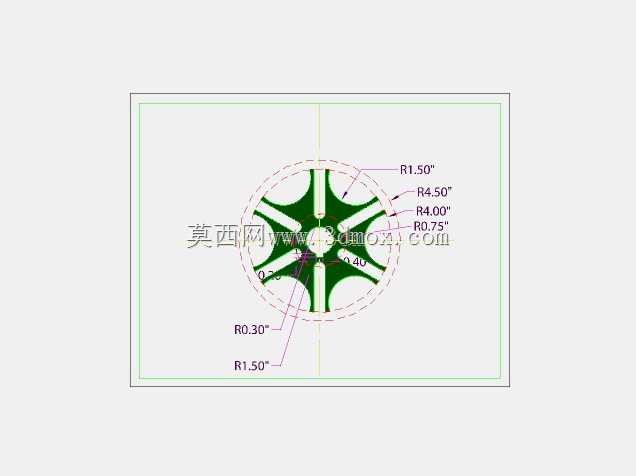

　　设计这类凸轮的时候，首先要匹配槽轮的槽数确定运动角和锁止角的比例，常规6槽结构的运动角是120度，剩下240度区间槽轮处于静止锁止状态，这部分的圆弧面和槽轮的凹弧面要做贴合间隙控制，间隙过大会导致停顿时槽轮有窜动，间隙过小则会出现装配卡滞、转动磨损加剧的问题。从结构外形来看，该凸轮为平板式盘形结构，主体轮廓由两段不同半径的锁止圆弧、驱动拨销的切入切出曲线组成，轮廓上的所有圆角过渡都要匹配运动过程中的速度变化，避免拨销进入槽轮槽口时出现刚性冲击。

　　尺寸设计上，首先要确定中心距参数，这是整个机构的安装基准，中心距偏差会直接导致拨销和槽轮槽的配合间隙异常，要么卡滞要么间隙过大丢精度。凸轮上的拨销安装孔位置要严格匹配运动轨迹计算结果，拨销直径和槽轮的槽宽要采用基孔制间隙配合，保证拨销在槽内滑动顺畅无卡滞。凸轮本体的厚度要根据传递扭矩确定，常规轻载分度场景下厚度满足拨销的剪切强度要求即可，过厚会增加转动惯量，提升驱动端的负载，过薄则会导致拨销安装刚性不足，长期运行出现变形偏移。

　　安装边界方面，凸轮需要和输入轴采用键连接周向固定，轴向通过轴肩和挡圈限位，安装时要保证凸轮端面和槽轮端面的平行度偏差在允许范围内，两轴的中心距要严格按照设计值调整，安装完成后手动盘车检查，要能顺畅完成整个转动循环，在锁止区间槽轮无晃动，在运动区间拨销进出槽口无卡滞、无明显撞击感。轮廓加工时，驱动段的曲线要保证光滑过渡，所有圆角处不能有加工台阶，否则会导致运动过程中出现速度突变，不仅会产生噪音，还会加速槽轮槽口的磨损，缩短整套机构的使用寿命。

　　实际选型适配的时候，要根据工位数量确定槽轮槽数，对应调整凸轮的运动角参数，比如4槽结构的运动角是90度，停顿时间更长，适合需要长工位作业时间的场景，8槽结构运动角更大，运动过程更平缓，适合高速轻载的分度场景，但槽数过多会导致槽轮的结构强度下降，需要根据实际负载、分度速度、停顿时间需求综合匹配。这类平板式日内瓦凸轮结构简单，加工难度低，维护方便，相比圆柱凸轮式的间歇机构成本更低，在中低速、分度精度要求中等的自动化设备里应用十分广泛，设计时只要把控好轮廓曲线精度、安装配合间隙、锁止弧的贴合度，就能实现长期稳定的间歇分度动作，满足多数自动化工位切换的使用需求。
