槽轮式间歇传动机构结构设计

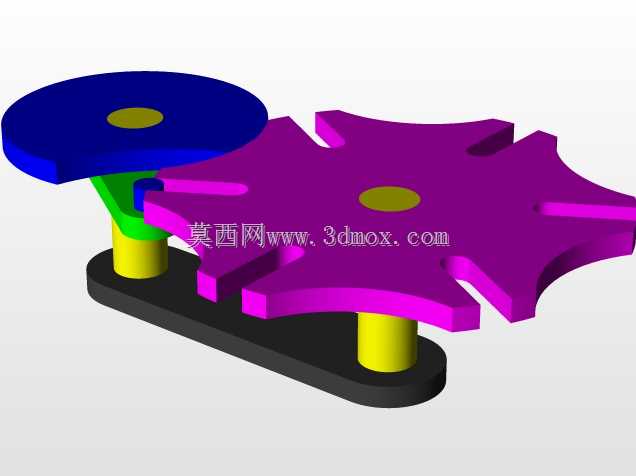

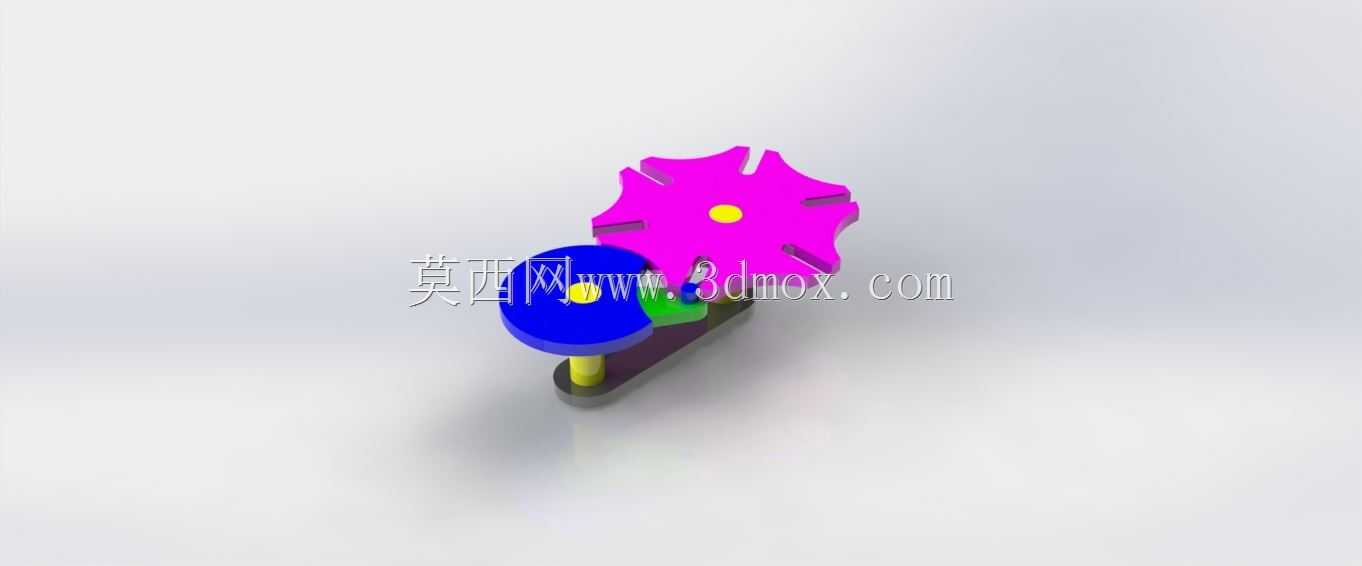

　　在自动化进给、工位转台、计数送料这类需要周期性间歇动作的设备场景里，间歇传动构件的运行稳定性直接决定整线节拍精度，槽轮式的间歇传动结构也就是常说的日内瓦机构，是这类场景里应用占比极高的经典传动形式，相比棘轮传动的冲击噪音、凸轮间歇传动的高加工成本，这类结构的加工门槛更低，装配调试难度小，在中低速轻载的间歇传动工位上适配性极强。这套结构核心由主动拨盘、带径向槽的从动槽轮、定位锁止弧、机架支撑构件四个部分组成，主动拨盘做连续匀速回转运动，当拨盘上的圆柱销进入槽轮的径向导槽时，会推动槽轮转过对应角度，当圆柱销脱离导槽的瞬间，拨盘上的凹形锁止弧会和槽轮外缘的凸形锁止弧完全贴合，此时槽轮被完全锁止无法转动，直到拨盘转过一周，

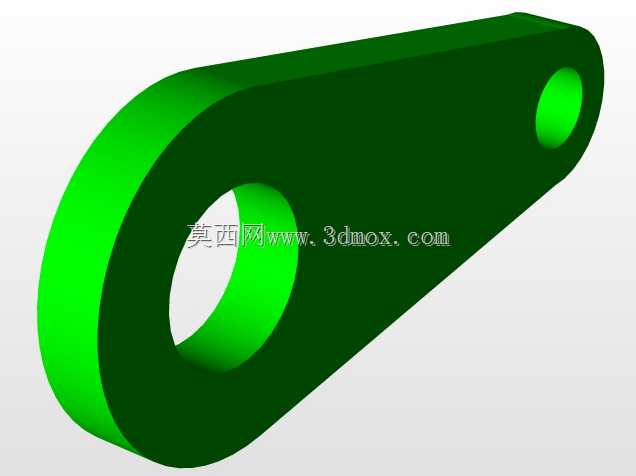

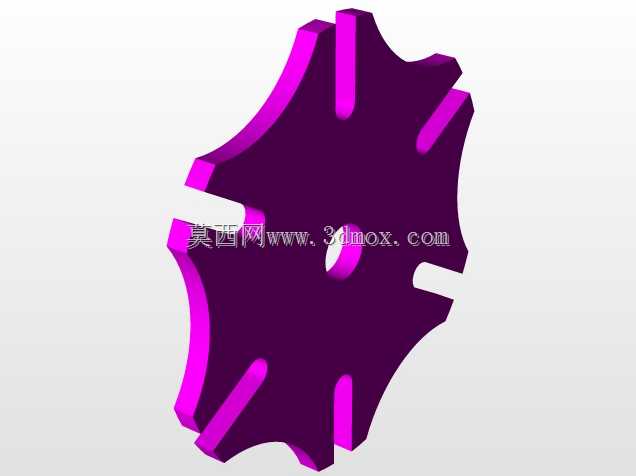

　　圆柱销再次进入下一个径向槽，才会驱动槽轮完成下一次分度转动，这套结构的槽轮开设了6个均匀分布的径向槽，对应每次动作输出60度的分度转角，也就是主动轴每转一圈，从动轴完成一次60度的间歇转动，动停比固定为1:5，适配需要六工位分度的装配、检测、上料类设备。从设计逻辑上看，这类结构的核心校核点首先是锁止弧的配合间隙，间隙过大会导致锁止阶段槽轮出现窜动，直接影响工位定位精度，间隙过小则会在启停瞬间出现卡滞，加剧构件磨损，因此建模时锁止弧的配合面需要预留0.02-0.05mm的装配间隙，同时保证锁止弧的圆心与主动拨盘回转中心完全重合，避免锁止阶段出现滑动摩擦。其次是圆柱销与径向槽的配合，圆柱销的外圆与槽的侧壁需要保持线接触状态，

　　槽的宽度尺寸公差控制在H7/g6的间隙配合区间，既保证传动过程中无卡滞，也能减少回程间隙带来的分度误差。从安装边界来看，这套结构的主动轴与从动轴中心距是核心安装尺寸，所有构件的位置度都围绕这个中心距展开，主动拨盘的回转中心到圆柱销中心的距离，需要和槽轮回转中心到径向槽中线的距离匹配，保证圆柱销进入和脱离导槽的瞬间，槽的中线与两轴中心连线处于垂直状态，避免刚性冲击。槽轮的厚度尺寸需要根据传递扭矩匹配，轻载场景下厚度取中心距的1/8-1/6即可满足强度要求，拨盘上的圆柱销伸出长度需要略大于槽轮厚度，保证传动过程中销与槽的啮合长度足够，避免脱销。机架部分的支撑轴承位需要保证两轴的平行度公差在0.02mm以内，否则会导致传动过程中出现偏磨，

　　大幅缩短构件使用寿命。实际应用中，这类结构常被集成在多工位转盘设备、胶片卷片机构、自动包装线的进给工位、仪表的计数机构上，相比其他间歇传动形式，它的传动过程中没有柔性构件，不存在长期使用后的松弛失效问题，维护成本极低，只需要定期在圆柱销和槽的配合面添加润滑脂，就能保证长期稳定运行。建模过程中需要注意，槽轮的径向槽末端需要设计小圆角或者卸荷槽，避免应力集中导致槽根开裂，拨盘的锁止弧两端需要设计微小的切入倒角，保证锁止和解锁过程顺滑过渡，减少启停瞬间的冲击载荷。另外，这类结构的动停比是由槽数和圆柱销数量共同决定的，单圆柱销结构下槽数越多，单次转动的角度越小，运动过程中的冲击也越小，但槽数过多会导致槽轮的整体直径变大，结构紧凑性下降，6槽的设计是兼顾分度精度、结构尺寸、传动平稳性的折中选择，适配绝大多数中低速间歇传动的工位需求。在装配调试时，需要先手动盘动主动轴，检查圆柱销进出导槽的过程是否顺滑，锁止阶段槽轮是否存在可转动的旷量，确认无卡滞、无窜动后再连接驱动电机，电机端建议搭配减速机构，将主动轴的转速控制在每分钟100转以内，避免转速过高导致槽轮启停时的惯性冲击过大，引发振动和噪音问题。
