方管拼焊三脚支撑构件结构设计

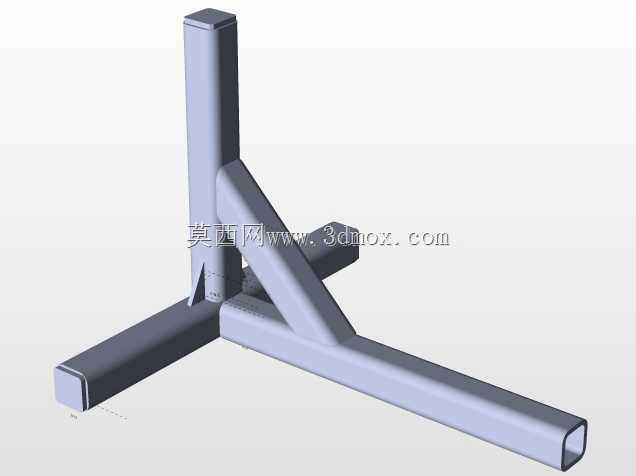

　　这类方管拼焊的三脚支撑构件，在车间工位器具、小型设备底架、户外临时支撑场景中应用十分普遍，相比铸件支撑、整料切削支撑，型材焊接的方案在小批量制作场景下成本优势明显，制作周期也更短，不需要开模或者复杂的切削工序，拿到型材下料后即可组对焊接。从结构受力来看，三根主支撑方管沿空间三个正交方向延伸，斜向的加强方管连接竖直主支撑与水平长向方管，刚好抵消竖直方向载荷带来的弯矩，避免水平伸出的方管在端部受载时出现焊缝撕裂或者型材变形的问题。实际使用中，这类支撑常作为小型操作台的边角支撑、物料周转架的底部支脚，或是轻型工装的定位基座，安装时三个水平方向的方管端面可通过焊接连接板、打膨胀螺栓或者配装脚轮的方式，与地面、台面或者其他设备框架连接，

　　竖直方向的方管顶端可承接台面、设备主机或者待支撑的工装部件。设计这类焊接构件时，首先要确认使用场景的额定载荷，若用于支撑100kg以内的轻型物件，选用常规2020或者3030的薄壁方管即可满足强度要求，若载荷更大则需要加厚管壁或者增大方管截面尺寸，同时斜撑的角度不宜过小，一般控制在30度到60度之间，角度过小会导致斜撑承受的轴向力过大，角度过大则无法有效分担水平方管的弯矩，斜撑与主方管的连接位置要避开主方管的端部应力集中区，一般缩进端部20到30mm进行组对，给端部的安装连接预留足够的操作空间。组对焊接时要注意控制焊接变形，因为方管壁厚较薄，连续焊接很容易导致型材弯曲，一般采用分段对称焊的方式，先点焊固定所有拼接位置，

　　校验好各方向的垂直度、水平度之后，再逐段施焊，焊后可以通过简单的敲击释放应力，避免后续使用中构件出现尺寸偏移。从安装边界来看，这类三脚支撑的外伸尺寸一般根据实际安装空间调整，水平方向的三根方管长度不需要完全等长，可根据现场的安装点位、避让需求做差异化设计，比如靠墙安装时，靠墙侧的方管可以适当缩短，避免突出墙面影响其他设备布置，竖直方管的高度则根据需要的支撑高度确定，顶端如果需要安装其他部件，可提前在方管端面焊接法兰板或者攻丝安装板，减少后期二次加工的工作量。这类焊接结构的优势还在于后期改造方便，若后续需要调整支撑高度或者延伸支撑范围，直接在原有方管上续接型材、补焊加强筋即可，不需要整体报废重做，非常适合车间内非标准化的工位支撑需求，

　　很多小型装配线的旁侧料架、检测工位的辅助支撑，都会采用这类结构，制作门槛低，普通的氩弧焊机、二保焊机都能完成焊接作业，对加工设备的要求不高，结构可靠性也能满足常规工业场景的使用需求，只要焊缝质量达标、型材选型匹配载荷，长期使用也不会出现结构失效的问题。需要注意的是，若用于有震动的设备支撑，需要在连接位置加装减震垫，同时斜撑的数量可以适当增加，或者在方管内部灌注减震材料，避免长期震动导致焊缝疲劳开裂，若用于户外场景，焊后需要做除锈喷塑或者镀锌处理，提升型材的抗锈蚀能力，延长构件的使用寿命。
