棘轮式球面空间间歇运动机构模型

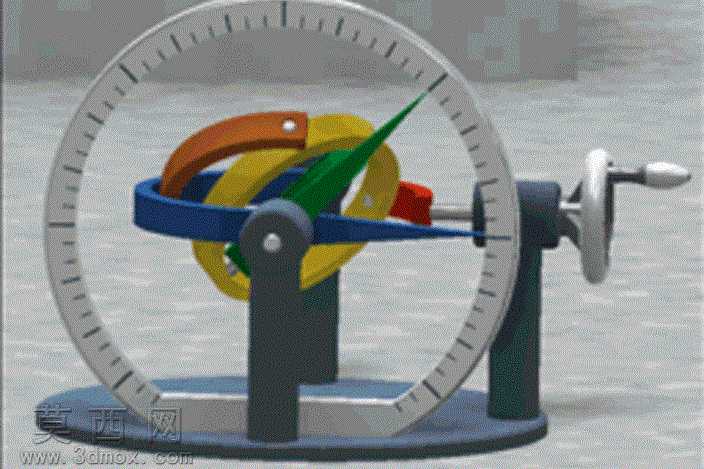

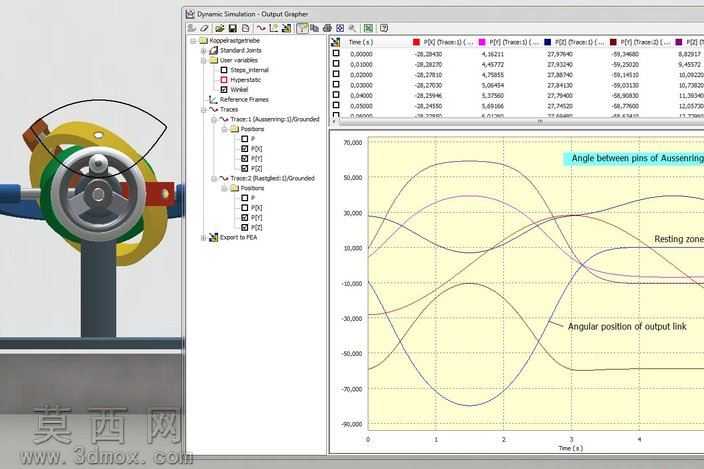

本作品为棘轮式球面空间间歇运动机构的三维建模成果，建模过程严格遵循机械原理的参数规范，首先确定机构的核心运动逻辑：通过摇动手轮输入连续旋转动力，经由空间交错的传动构件将动力传递至球面棘轮副，实现输出端的间歇式步进运动，完整复现了该类特殊机构的运动传递路径。建模阶段首先搭建底座支撑结构，采用厚重的圆形平台作为承载基座，搭配两侧立式支撑臂保证整体结构的稳定性，支撑臂预留的轴孔位置经过同轴度校验，确保输入轴的转动无卡滞。核心的球面棘轮组件是建模的重点，外层环形刻度盘采用金属质感材质，盘面均匀蚀刻角度刻度线，直观展示输出端的转动角度；内部交错布置的彩色构件分别对应不同功能的传动件：蓝色构件为固定导向环，黄色构件为活动摆臂，棕色构件为棘爪安装座，绿色尖状构件为输出指针，红色构件为定位止动块，各构件之间的铰接点均按照球面运动的轨迹约束设置，保证运动过程中各部件始终贴合球面轨迹运动，无错位干涉。手轮部分采用金属镀铬材质搭配黑色防滑握柄，还原真实操作件的握持手感。渲染阶段采用哑光工业灰作为场景基底，金属构件分别赋予铸铁、镀铬、彩色阳极氧化等不同材质，通过光影对比清晰区分各构件的层次关系，同时添加半透明水印不遮挡机构核心结构。设计思路上，该模型主要面向机械原理教学场景，通过不同颜色区分功能构件，能够让观察者快速理解空间间歇机构的动力传递逻辑，配套的动态仿真文件可完整展示手轮转动时，棘爪推动棘轮步进、止动块定位锁止的全过程，直观呈现这类特殊空间机构相较于平面棘轮机构的结构优势，即能够在交错轴之间实现小角度的间歇分度传动，可应用于多工位转台、特种进给装置等场景的原理验证。建模过程中对所有铰接配合面做了公差预留，确保虚拟装配后运动仿真无穿模问题，各构件的尺寸比例符合真实教学教具的规格，既保证了结构的严谨性，也兼顾了演示的直观性。
