砖坯切割后矩阵排布输送成型设备

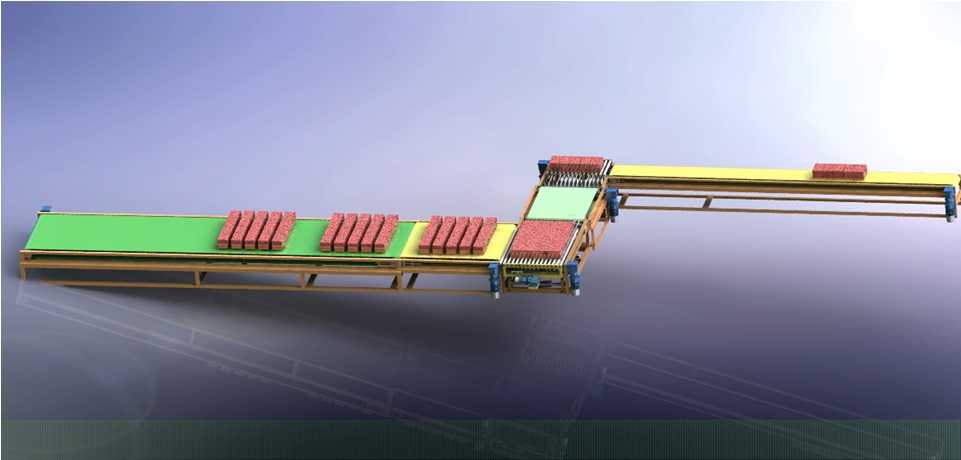

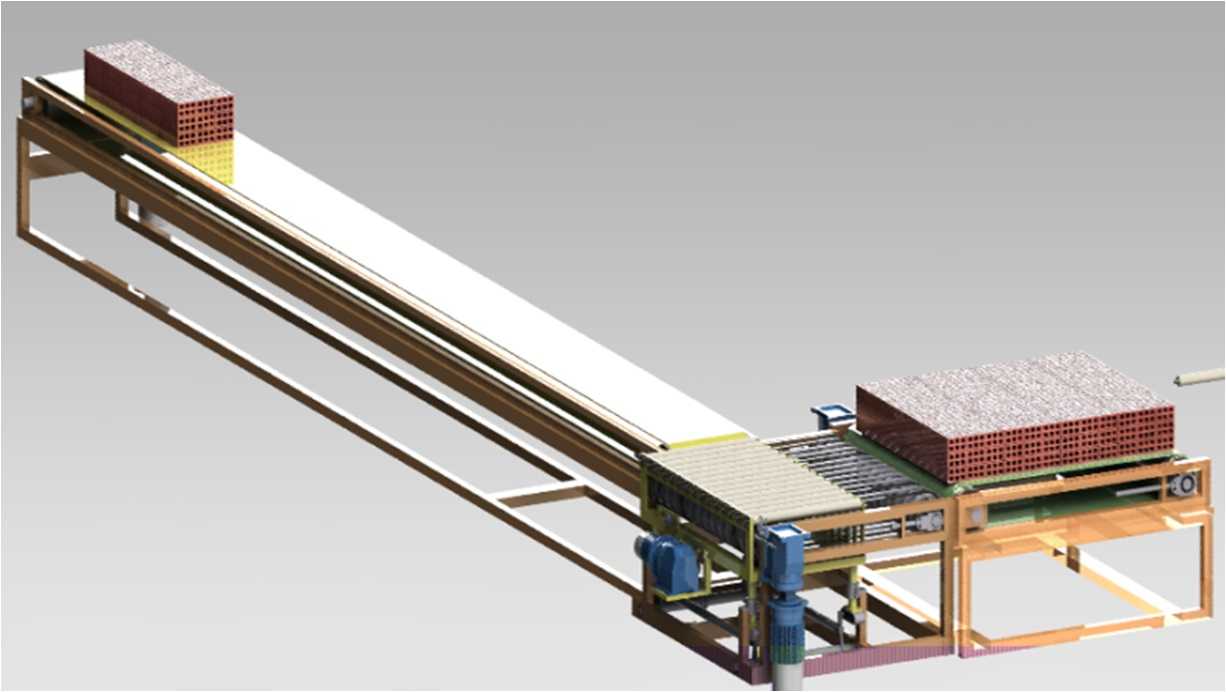

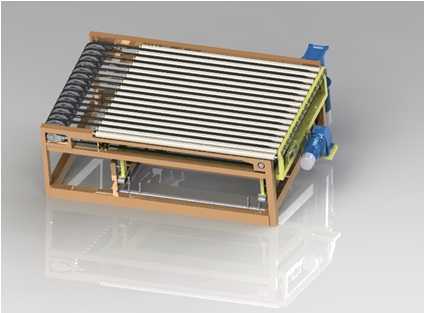

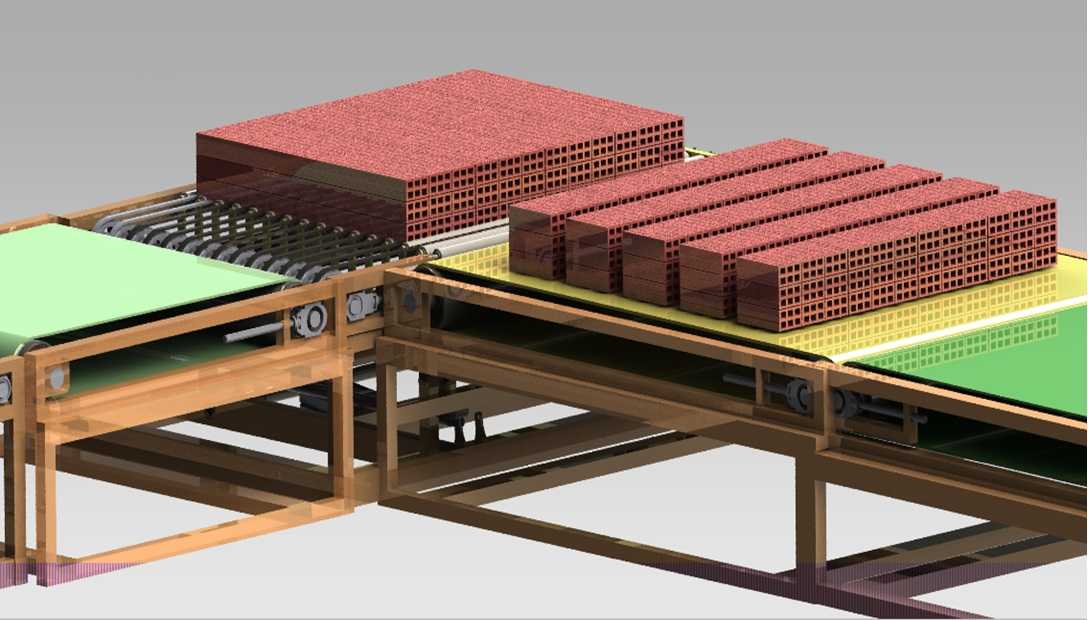

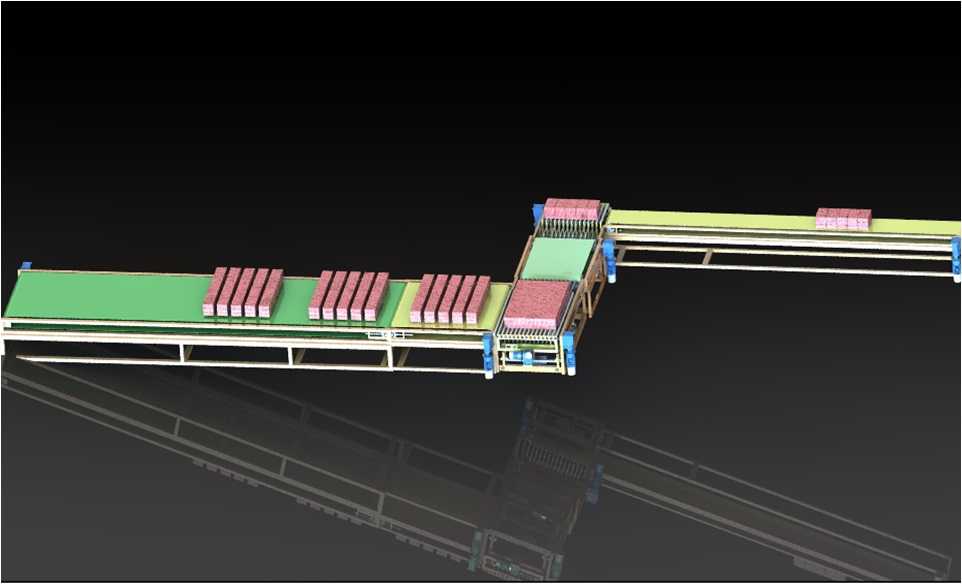

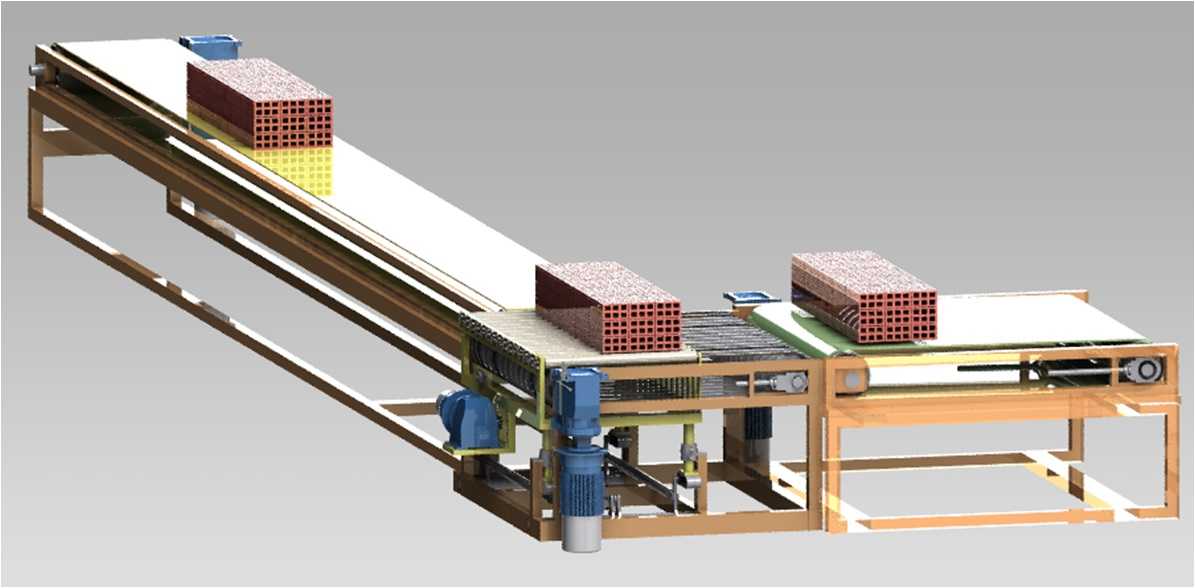

　　这套设备主要服务于烧结砖、免烧砖生产环节的切后工序衔接，在砖坯完成钢丝切割或模切分离后，承接从切坯机输出的单排连续砖坯，通过多段差速输送、转向调整工位的配合，将零散成排的砖坯整理为符合码垛要求的矩阵排布，直接对接后续的码坯机械手、窑车转运工位，省去人工排砖的高强度作业，也避免人工排布带来的砖坯磕碰缺角、排布间距不一致导致的码垛坍塌问题。从结构布局来看，设备整体采用分段式机架设计，进料段为水平长距离皮带输送，皮带面选用高摩擦系数的绿色PVC材质，避免湿软砖坯在输送过程中出现滑移错位，进料段的输送速度与上游切坯机输出速度做同步匹配，保证切下的每一排砖坯都能平稳落在输送面上，不会出现叠坯、掉坯的情况。进料段末端衔接转向调整工位，该工位采用可升降的转向平台，平台表面为浅绿防滑材质，当单排砖坯输送到该工位时，平台先抬升承接整排砖坯，完成90度转向后下降，将砖坯转送到垂直布置的黄色出料输送段上，每完成一次转向，出料段就步进一个砖坯宽度的距离，让后续转送来的砖坯逐排并列，最终形成多排多列的规整砖坯矩阵。设备的机架全部采用工业矩形钢管焊接成型，支脚配置可调高度的脚杯，可根据车间地面的平整度调整整机水平度，也能匹配上下游设备的对接高度差，安装时需要预留进料端与切坯机出料口的10到15mm间隙，避免运行过程中出现设备干涉，出料端的高度需要匹配码坯工位的进料高度，整体设备的安装宽度根据单批次排布的砖坯列数确定，常规适配标准黏土砖的机型整体宽度在1.8米左右，

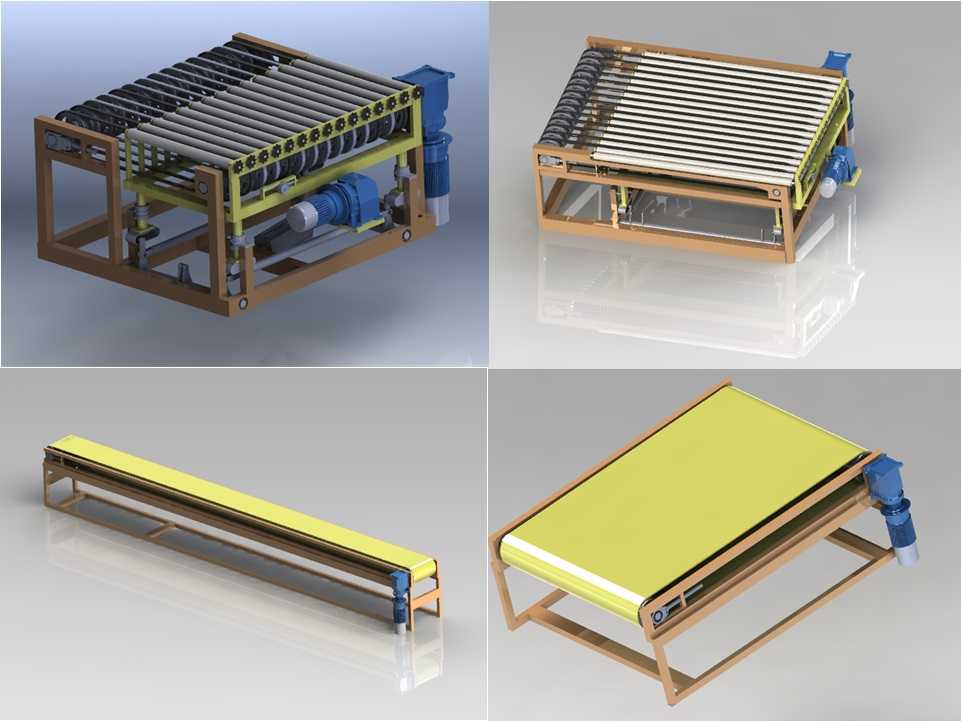

　　长度根据排布矩阵的排数调整，单组设备的占地长度控制在6米以内，不会过多占用车间的生产动线空间。在功能设计上，各段输送的驱动都采用独立的减速电机，可根据砖坯的材质、湿软程度单独调整每段的输送速度，转向工位的升降动作采用气缸驱动，动作响应速度快，维护成本低，转向动作的旋转角度通过限位块硬限位，保证每次转向的角度误差控制在0.5度以内，避免砖坯转向后出现歪斜，影响最终矩阵的规整度。输送线的侧边都安装有可调节的导向挡板，挡板与砖坯侧面预留2到3mm的间隙，既可以引导砖坯沿输送方向前进，也不会因为间隙过小刮蹭砖坯的侧边，造成坯体缺损。设备的所有传动辊筒两端都采用带座外球面轴承安装，轴承座预留润滑注油口，日常维护时可直接在设备外部加注润滑脂，

　　不需要拆解设备结构，降低日常运维的工作量。实际生产场景中，这套设备可以适配不同规格的实心砖、多孔砖坯，只需要调整导向挡板的间距、转向平台的承接尺寸、出料段的步进距离，就可以快速切换生产规格，不需要更换大量的结构配件，换型时间控制在半小时以内，适配中小型砖厂多规格小批量的生产需求。相比传统的人工排砖作业，这套设备的排布精度可以控制在±2mm以内，矩阵的行列间距均匀，后续码坯时机械手的抓取成功率可以提升到99%以上，不会因为砖坯位置偏移导致抓取失败、坯体掉落的问题，同时整套设备只需要一名巡检人员定时查看运行状态，不需要专人值守排砖工位，可大幅降低生产环节的人工成本，也避免湿砖坯表面的泥料沾染操作人员衣物，改善生产车间的作业环境。

　　设计过程中，针对湿砖坯容易粘连输送面的问题，在进料段的皮带下方配置了微型振动器，低振幅的振动可以让砖坯与皮带面之间形成微小的间隙，避免砖坯长时间接触皮带粘下泥料，造成皮带面结垢影响输送精度，同时在各段输送的衔接位置都做了倒角过渡处理，避免砖坯经过衔接缝隙时出现卡滞、磕碰掉角的问题。电气控制方面，设备配置独立的控制箱，可接入整条制砖生产线的联动控制系统，实现与切坯机、码坯机的信号联动，上游切坯机完成一排砖坯切割输出信号后，进料段自动启动输送，砖坯到达转向工位时触发光电传感器，自动触发转向、升降、步进的整套动作循环，当出料段的矩阵达到设定的排数后，自动发出信号给下游码坯设备，通知进行抓取作业，整个运行过程不需要人工干预，出现卡坯、缺坯的情况时设备会自动停机并发出警示，提醒巡检人员排查故障，避免设备带故障运行造成结构损坏。
