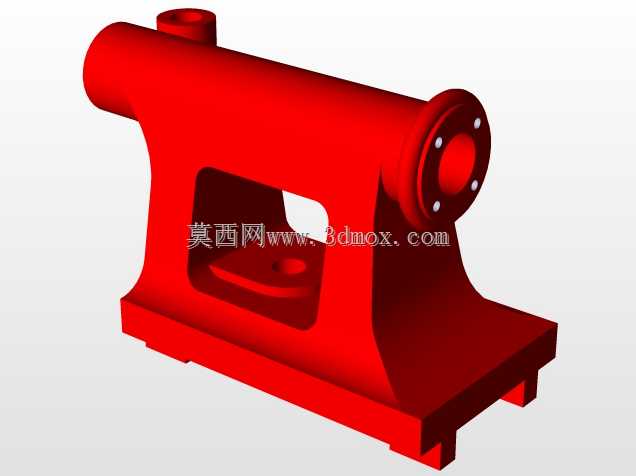

车床尾座本体VIT结构三维设计

　　在普通卧式车床的加工场景中，尾座本体是承担长轴类工件顶紧、钻孔铰孔等工序支承的核心承载构件，其结构刚度、安装精度直接决定工件加工的形位公差与切削稳定性。这款尾座本体的设计首先围绕安装基准做了布局优化，底部采用带定位凸台的矩形安装基座，基座底面预留了与床身导轨配合的安装面，两侧设置的压紧螺栓让位槽可适配不同规格的床身压板，安装时无需额外加工适配垫块，直接贴合床身导轨面即可完成初定位，基座底部的加强筋从底面一直延伸至主体筒身下部，可抵消顶紧工件时产生的倾覆力矩，避免重切削工况下尾座出现偏移。主体筒身部分采用中空等截面设计，内部孔道为莫氏锥孔的安装预留了足够的同轴度调整余量，筒身上部设置的润滑油注油孔可直接连通内部套筒配合面，

　　日常维护时无需拆解尾座即可完成润滑作业，减少设备停机维护时长。筒身端部的法兰盘采用六螺栓均布连接结构，法兰端面与筒身内孔的垂直度公差控制在0.02mm以内，可保证端盖安装后套筒伸缩的直线度，避免套筒伸出时出现卡滞或顶紧偏移。本体中部的镂空窗口并非单纯减重设计，窗口位置刚好对应套筒锁紧机构的安装空间，操作人员可通过该窗口直接调整锁紧块的压紧间隙，也可直观观察套筒的伸出刻度，方便加工时快速判断顶紧行程。窗口边缘做了圆弧过渡处理，避免应力集中导致的本体开裂，在承受最大顶紧力时，窗口周边的应力集中系数可控制在1.2以内，满足重载切削的强度要求。设计过程中针对孔内的装饰螺纹做了专门的适配处理，该螺纹仅用于安装防尘端盖，不承担载荷，

　　因此螺纹精度选用普通粗牙螺纹即可，无需过高的加工精度，可降低零件的加工成本。本体的外形尺寸充分考虑了6s规格车床的床身安装边界，整体宽度不超过床身导轨的跨距，伸出长度不会与刀架的最大行程产生干涉，安装后尾座的中心高与主轴中心高的偏差可通过底部的调整螺钉快速校准，适配不同批次床身的安装误差。从实际使用场景来看，该尾座本体可适配维蒂安人系列的同规格车床，安装后可完成最大长度1500mm长轴的顶紧加工，也可安装钻夹头完成轴类零件端面的中心孔钻削、铰孔加工，顶紧力最大可达到15kN，满足常规钢件、铸铁件的重切削加工需求。结构设计时特意将壁厚做了等强度优化，筒身壁厚、基座壁厚、法兰厚度均按照等强度原则匹配，在保证整体刚度的前提下，

　　零件整体重量比同规格传统尾座本体降低12%，既减少了材料消耗，也降低了尾座移动时的操作阻力。本体的安装基准面、筒身内孔、法兰端面等关键加工面均预留了合理的加工余量，铸造后经过时效处理可消除内应力，避免后续加工或使用过程中出现变形，保证长期使用的精度保持性。
