150W明纬电源外部安装基准结构

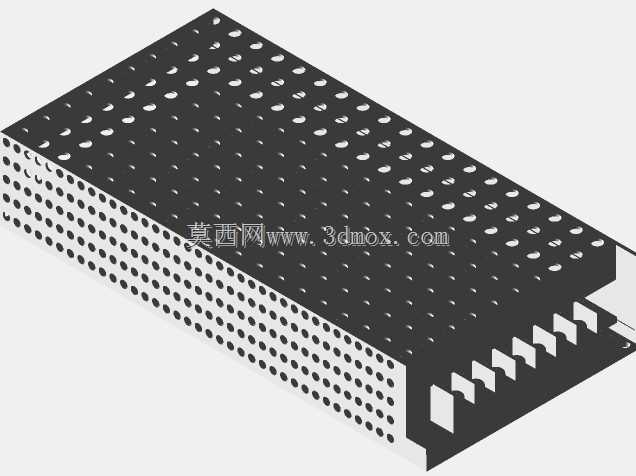

　　在做小型通讯终端、桌面工控模组、嵌入式检测设备的结构堆叠时，经常会碰到标准开关电源的安装适配问题——很多时候整机结构已经完成了内部板卡、接口面板的布局，留给电源模块的安装空间被压缩得很紧凑，这时候如果手里没有对应电源的精准外部尺寸基准，很容易出现安装孔位对不上、外壳干涉、接线空间预留不足的问题，最后不得不返工调整整机结构，耽误项目进度。这个结构参考件就是针对150W规格明纬开关电源做的外部轮廓还原，没有做内部电路、元器件的细节建模，所有的建模重心都放在了外部安装相关的结构特征上。从实际使用的角度来说，做整机结构设计的时候，不需要把电源的内部细节全部建出来，只要外部的安装边界、孔位位置、外壳轮廓、接线端的突出尺寸准确，

　　就完全能满足结构干涉检查、安装位预留的需求，还能降低整机装配体的文件大小，提升建模软件的运行流畅度。整个结构的建模逻辑是从实际测绘的外部尺寸出发的，先确定电源本体的长宽高基准面，把外壳的主体轮廓做出来，再还原顶面和侧面的散热孔排布——这些散热孔的位置虽然不直接影响安装，但在做整机散热风道设计的时候，能准确判断风道是否会被周边结构遮挡，避免出现散热孔被安装梁、侧板挡住，导致电源散热不良的问题。侧面的安装固定孔位是按照实际产品的安装孔距做的，孔的深度、沉台尺寸都还原了实物的状态，在设计安装支架或者机箱内的安装凸台时，可以直接匹配这个孔位的坐标，不用再反复核对实物尺寸，减少尺寸核对的误差。接线端的突出尺寸也做了精准还原，包括接线端子的高度、端子之间的间距，还有接线后导线的最小弯曲半径预留空间，在做整机内部走线规划的时候，能准确算出电源接线端到机箱侧板、相邻板卡之间的安全距离，避免出现导线被挤压、端子和金属结构距离不足导致的绝缘安全隐患。在通讯类设备的结构设计场景里，这类标准开关电源的安装位通常会靠近设备的电源输入接口，周边往往会布置EMI滤波模块、电源开关、输入保险丝座这些部件，有了这个精准的外部结构参考，就能在布局阶段把这些周边部件的位置排布得更紧凑，同时保证各个部件之间不会出现干涉，也能预留出足够的装配操作空间，比如打固定螺丝的时候螺丝刀的操作空间、插拔接线端子的时候手指的操作空间，这些细节如果在建模阶段没有考虑到，

　　实际装配的时候就会出现操作困难，甚至没法完成装配的问题。另外这个结构参考件也可以用来做电源安装支架的快速设计，比如在做壁挂式通讯设备、导轨安装的工控模组时，需要给电源做专用的固定支架，直接基于这个外部结构的安装孔位来设计支架的折弯形状、固定孔位置，就能保证支架和电源的匹配度，不用反复打样调整支架尺寸。需要注意的是，这个结构只还原了外部的安装相关特征，没有包含内部的结构细节，所以不能用来做电源本身的结构改进、外壳开模这类设计工作，仅适用于整机集成阶段的结构适配、干涉检查、安装位预留这类场景，对于结构工程师来说，在做方案阶段的快速布局时，这类精准的外部参考结构能大幅提升建模效率，减少因为尺寸不准导致的反复修改，

　　尤其是在多部件堆叠的紧凑结构设计里，每一个部件的外部边界尺寸准确，才能保证整个装配体的结构合理性，避免后期出现装配干涉、安装困难的问题。在实际的建模过程中，所有的外部尺寸都是按照实物的实际外部测量值来设定的，没有做随意的简化或者夸张，外壳的边角倒角、散热孔的大小和排布密度、安装孔的相对位置都和实物保持一致，保证在做干涉检查的时候，结果和实际装配的状态一致，不会出现建模里没有干涉，实际装的时候却碰在一起的情况。对于经常做通讯类小型设备、桌面式工控设备结构设计的工程师来说，这类标准外购件的外部结构参考是很实用的建模素材，不用每次拿到实物都自己从头测绘，能节省不少前期建模的时间，把更多精力放在整机结构的优化和细节设计上。
