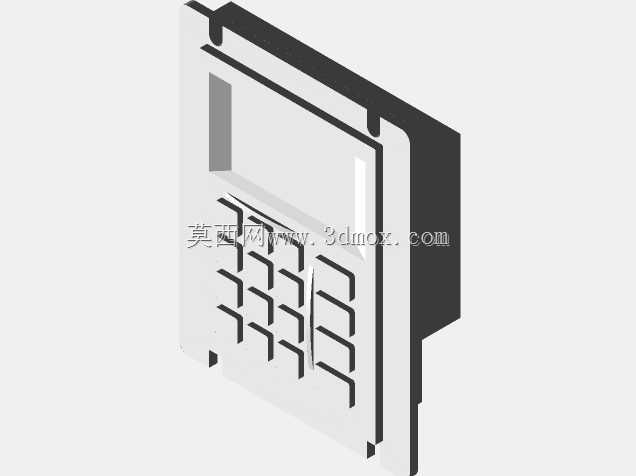

Verifone UX100支付终端外壳结构设计

　　这款终端外壳的结构设计，首先要适配线下零售、自助服务、门禁核验等多场景的安装需求，不管是嵌入自助收银台、壁挂在门店入口，还是放置在收银台桌面，都要保证安装边界的适配性，外壳背部预留的安装卡扣位做了通用化设计，能兼容标准86盒安装孔位，也支持配套支架的桌面固定，安装时不需要额外做复杂的开孔改造，现场施工的适配成本很低。

　　从功能特性来看，外壳正面上方预留的显示屏安装槽，做了0.8mm的下沉台阶，刚好贴合触控显示屏的边缘，能避免屏幕边缘积灰，也能防止日常使用中硬物剐蹭屏幕边角；下方的按键区域做了一体化的按键凸台设计，每个按键位的行程预留了2.2mm，适配硅胶按键的按压反馈，按键之间的筋位做了R0.5的圆角处理，既可以防止按键卡滞，也能减少日常按动时的应力集中，延长按键区域的使用寿命。外壳左侧预留的长条形开槽是非接卡感应区的避让位，槽位内部做了0.3mm的壁厚减薄处理，不会影响NFC信号的穿透，同时保证外壳整体的结构强度，不会因为开槽出现受力变形的问题。

　　设计思路上，这款外壳采用上下扣合的装配结构，上下壳的配合止口做了1.2mm的搭接量，配合处预留了0.1mm的间隙，既可以保证装配后的缝隙均匀，也能在注塑生产时抵消塑料件的成型收缩变形，不需要额外做二次修配就能完成组装；外壳的壁厚统一控制在2.0mm，转角处都做了均匀的壁厚过渡，避免注塑时出现缩痕、翘曲等成型缺陷，适合批量注塑生产。外壳的边角全部做了R3的圆角处理，一方面是避免安装使用时划伤操作人员，另一方面也能减少外壳跌落时的应力集中，提升抗摔性能，适配商用场景下高频次使用的耐用性需求。

　　实际使用中，这类终端外壳还要考虑日常清洁的需求，外表面做了细微的晒纹处理，不容易残留指纹和污渍，擦拭时也不会留下明显的水痕；外壳的接口区域做在背部下方，预留了电源、通讯线的走线槽，走线槽边缘做了圆角护线结构，避免线材被外壳锐边割破绝缘层。针对户外或者半户外的使用场景，外壳上下壳的配合处预留了密封胶条的安装槽，可以加装1mm直径的发泡胶条，实现IP54级的防护能力，避免灰尘、溅水进入设备内部损坏电路。

　　从安装尺寸来看，这款外壳整体的长宽高控制在120mm85mm32mm，属于紧凑型的终端尺寸，不会占用过多的安装空间，嵌入安装时需要的开孔尺寸为112mm*77mm，开孔深度只需要35mm，即使是厚度较薄的自助设备面板也能完成嵌入安装；壁挂安装时，背部的挂孔做了葫芦形设计，安装时只需要先将固定螺丝拧在墙面，对准挂孔推入再向下滑动2mm即可完成固定，安装和后期拆卸维护都非常方便，不需要将整个外壳完全拆开就能完成内部电路的检修。

　　在结构强度校核上，外壳的挂扣、按键区域、屏幕安装位都做了加强筋设计，加强筋的厚度控制在1.2mm，为壁厚的60%，既可以提升结构强度，也不会在注塑时在外壳表面产生缩痕；屏幕安装位的四个角做了定位柱，定位柱和屏幕安装孔的配合间隙控制在0.2mm，装配时可以快速定位屏幕，避免屏幕装歪导致的显示偏移问题。按键区域的背部做了网格状的加强筋，既可以支撑按键板，也能防止长期按动导致的按键区域凹陷变形，经过测试，单个按键位承受10N的按压力持续10万次，外壳也不会出现塑性变形，完全满足商用设备3年以上的使用寿命要求。
