带链轮驱动的电机配套安装支撑结构

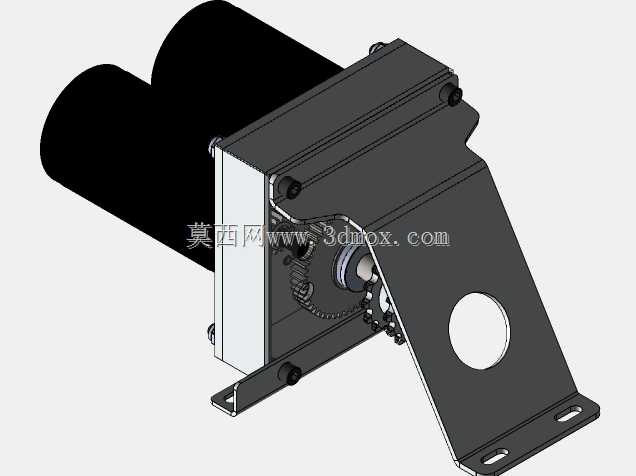

　　这套带双链轮输出的电机支撑结构，主要面向小型自动化输送线、紧凑型物料分拣设备、桌面级工装变位机构这类对安装空间有严格限制的传动场景，核心作用是为动力输出单元提供刚性安装基准，同时保证链轮传动的同轴度与啮合精度，避免运行过程中出现链条跳齿、传动偏载、电机轴受径向力过载的问题。从结构设计逻辑来看，支撑件采用折弯钢板拼焊加局部机加工的工艺路线，主体安装面与电机输出轴的垂直度公差控制在0.05mm以内，侧面的L型延伸支脚预留了长圆形安装孔，可适配不同机架的安装孔位偏差，安装时不需要额外配做定位销，仅通过螺栓紧固即可完成初定位，后续调整链条张紧度时也能通过长孔微调电机的轴向位置，不需要整体拆卸支撑组件。支撑结构与电机的配合面做了沉台限位设计，

　　电机嵌入沉台后可自动完成径向定位，避免装配时出现电机轴线偏移的问题，沉台深度刚好覆盖电机前端盖的定位止口，既保证定位精度，又不会因为配合过紧导致拆卸维护困难。双链轮的输出设计可同时为两路平行的传动链提供动力，常见于双列同步输送的工位，比如电子元器件组装线的双轨输送机构、小型包装设备的进瓶与推瓶同步驱动单元，两路链轮的相位差在装配时通过轴端的平键定位保证，不需要现场反复调整相位，能大幅缩短设备的装配调试周期。从安装边界尺寸来看，整体结构横向最大尺寸适配60系列铝型材机架的安装宽度，纵向突出电机本体的尺寸控制在120mm以内，不会占用过多的设备内部走线空间，支撑件底部的安装脚高度预留了20mm的间隙，可容纳链条张紧后的下垂量，

　　同时方便操作人员在设备下方布置走线槽或者安装传感器支架。结构上的减重孔并非单纯为了降低重量，圆孔位置刚好对应链轮的啮合观察位，设备运行时可通过该孔直接观察链条与链轮的啮合状态，不需要额外拆卸防护盖板就能检查是否有缺齿、链条磨损过度的问题，日常巡检的便利性大幅提升。支撑件的折弯边缘做了R3的圆角处理，避免装配和维护过程中划伤操作人员的手部，同时所有外露的棱边都做了去毛刺处理，符合机械设备安全设计的相关要求。在受力设计层面，支撑件的受力筋沿着电机输出轴的径向载荷方向布置，当链条张紧产生径向拉力时，支撑件的变形量控制在0.02mm以内，不会因为长期受载出现支撑面倾斜的问题，可保证链轮传动的长期稳定性，避免因为支撑变形导致的链条异常磨损、

　　电机轴承过早损坏的故障。这套结构在设计时充分考虑了通用化适配需求，支撑件上的电机安装孔位适配常见的57系列、60系列法兰安装的直流减速电机，不需要修改支撑结构就能替换不同功率、不同减速比的同法兰电机，方便设备厂家根据负载需求灵活选型动力单元，减少了非标结构件的种类，降低了生产加工的成本与备件储备的压力。
