三盘双衬套锁式销轴装配结构

　　这套轴系装配结构常见于中小功率传动链路的扭矩传递环节，在轻工输送设备、小型通讯基站调节机构、台式办公设备的动力输出端都能见到同类结构的应用，核心作用是在有限径向安装空间内实现轴与外接负载盘的周向锁合，避免传动过程中盘类零件与轴出现相对滑转，同时兼顾装配环节的同轴度校准需求。从实际使用场景来看，这类结构不会用在大冲击载荷的重载传动场合，更多适配转速稳定、扭矩波动范围小的中低速传动工位，比如小型皮带输送机的从动辊轴组、通讯天线方位角调节的转轴组件、办公打印设备的走纸辊传动单元，这类场景对装配后的径向跳动量要求较高，同时需要控制整体轴向尺寸，避免占用过多设备内部安装空间。

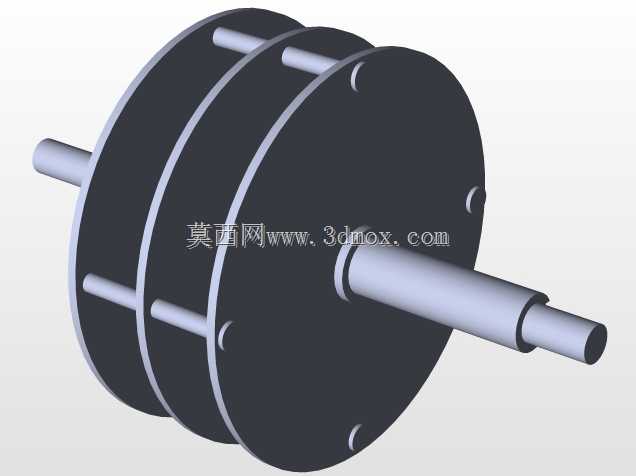

　　结构功能层面，整套装配以一根带阶梯特征的长轴作为核心承载件，轴身加工有两处标准键槽，用于和外接动力输入端的带轮或齿轮实现周向固定，轴上预留的轴间隙段并非加工误差，而是特意留出的热膨胀补偿空间，当设备长时间运行轴体温升时，可避免轴件受热伸长挤压两端支撑轴承造成额外负载。三个等径圆盘通过两个衬套实现轴向定位，衬套的内孔与轴采用过渡配合，外圆与圆盘内孔采用间隙配合，装配时可先将衬套压入圆盘内孔，再整体穿入轴身，降低长轴穿装时的刮蹭损伤风险。四个圆柱销沿圆盘端面圆周均布，贯穿三层圆盘与衬套上的对应销孔，最终实现所有盘类零件的周向与轴向锁合，这种锁合方式相比整体式盘轴结构，加工难度更低，单个盘片出现磨损时可单独拆卸更换，无需更换整根轴件，能有效降低后期维护成本。

　　设计思路上，这套结构优先平衡了加工工艺性与装配便捷性，轴身的阶梯差直接作为衬套的轴向定位基准，无需额外加装轴用挡圈或锁紧螺母，减少了零件种类与装配工序。圆盘端面的销孔位置采用对称度公差约束，保证四个销的受力均匀，避免单个销受载过大出现剪切断裂。衬套的长度略大于三层圆盘叠加后的总厚度公差带，装配后衬套两端会略微突出圆盘端面，当轴系两端装入支撑轴承时，衬套端面可直接与轴承内圈端面接触，避免圆盘端面与轴承内圈直接摩擦，同时能保证圆盘与轴承之间留有微小间隙，防止圆盘转动时蹭到轴承端盖。

　　安装边界方面，整套轴系的最大径向尺寸由三个圆盘的外圆直径决定，轴向安装尺寸需要考虑轴两端伸出段的长度，伸出段的直径与键槽尺寸匹配标准件联轴器或带轮的安装孔径，安装时需要先将销件敲入对应销孔，再将轴整体穿入两端的支撑座孔，敲入销件时需要采用对角交替敲击的方式，避免圆盘出现偏斜导致衬套与轴卡滞。轴上预留的间隙段需要对应安装位置的空腔区域，不能与支撑座或其他静止零件发生干涉，键槽的位置需要与动力输入端的键槽对齐，保证平键装入后无卡滞。实际装配完成后需要手动盘动轴件，确认三个圆盘同步转动无松晃，径向跳动量在允许范围内，才可接入动力进行空载试运转。
