集成油路的阶梯式空心传动轴结构

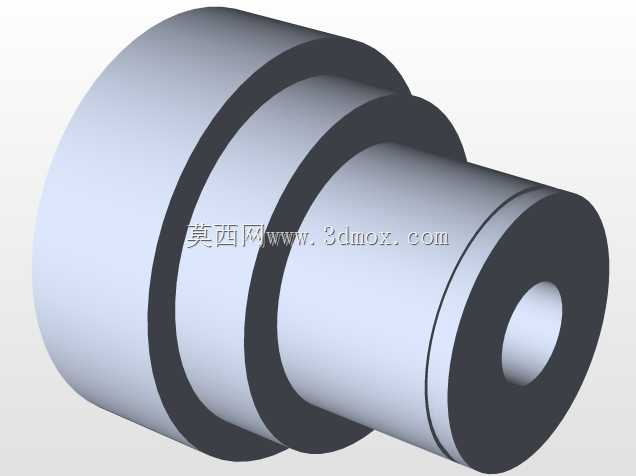

　　在液压润滑回路配套的传动结构里，这类带内置油路的阶梯轴常出现在需要持续给配合副供给润滑油的工位上，比如小型精密回转夹具的主轴段、自动化送料机构的铰接转轴，或是通讯设备内部调角机构的回转轴位——这类场景的共性是轴件既要承担扭矩传递的功能，又要兼顾润滑油路的布设，不能额外在设备外围走明管，避免管线干涉回转动作。从结构本身来看，轴体采用多阶阶梯式设计，不同直径的轴段分别对应不同的配合需求：大直径段一般作为轴向定位的基准面，和轴承内圈或者安装座的止口贴合，承担轴向窜动的限位作用，相邻的中径段多是安装传动件比如同步带轮、小齿轮的位置，最外侧的小径段则是穿入配合孔的导向段，端部的中心孔是油路的出口，直接对着需要润滑的摩擦副位置，

　　比如轴和衬套的配合面、铰接处的滑动接触面。设计这类轴的时候，首先要核算各轴段的扭转强度，因为内置了通油的空心孔，不能直接按实心轴的公式算抗扭截面系数，要把空心部分的直径代入计算，确保在额定扭矩下轴的扭转变形量在允许范围内，不会出现传动滞后或者轴体疲劳开裂的问题。其次是油路的走向设计，图里的轴体油路是沿中心轴向布置的，在实际应用里有时候还会根据润滑点的位置，在对应轴段开径向的出油孔，这时候就要注意径向孔的位置要避开轴上的应力集中区，比如轴肩过渡的位置不能开孔，开孔处要做倒角去毛刺，避免热处理或者受力的时候出现裂纹。安装边界上，这类轴的各阶轴段同轴度要求一般在IT7级以上，轴肩的过渡圆角要和配合件的倒角匹配，避免安装时出现别劲的情况，

　　大直径段的端面和安装座贴合的时候，要保证端面的平面度，不然锁紧之后轴体会出现偏斜，导致回转的时候出现跳动，既影响传动精度，又会加剧密封件的磨损。和普通实心轴不同的是，这类带油路的轴还要考虑油液的密封问题，在油路的进出油口位置，和外接油管对接的地方要设计密封槽，安装O型圈防止油压泄漏，轴上和旋转密封件配合的轴段表面粗糙度要达到Ra0.8以上，避免磨损密封唇口导致漏油。实际使用的时候，润滑油从轴端的进油口进入中心孔道，顺着轴向通道流到各个出油点，持续给相对运动的接触面供给润滑油，相比外部滴油或者油脂润滑的方式，这种内置油路的润滑方式供油更稳定，不会出现润滑脂被甩出或者干涸的情况，适合长期连续运转的工位，而且油路集成在轴体内部，

　　整体结构更紧凑，不需要额外预留布管空间，在小型化的设备结构里优势尤其明显。做三维建模的时候，要特别注意各轴段的同轴度约束，中心油孔的轴线要和轴的回转轴线完全重合，不然加工出来的轴会出现壁厚不均的情况，高速回转的时候会产生动不平衡，引起设备振动。轴肩的位置要根据配合件的安装尺寸留好退刀槽或者越程槽，方便后续磨削加工的时候能加工到整个配合面，不会出现加工不到位的台阶，影响配合精度。另外，这类轴的材质一般选用中碳钢调制处理，表面如果有和密封件配合的位置还要做表面淬火，提高表面硬度，防止长期摩擦出现轴面磨损，导致密封失效。在装配的时候，要先清理油路内部的铁屑和杂质，避免油液流通的时候把杂质带到摩擦副表面，划伤配合面，安装完成后要先通油测试，检查各个出油点的出油情况，确认没有堵塞或者泄漏的情况再投入使用。
