带半圆通孔的层叠式夹紧工装结构

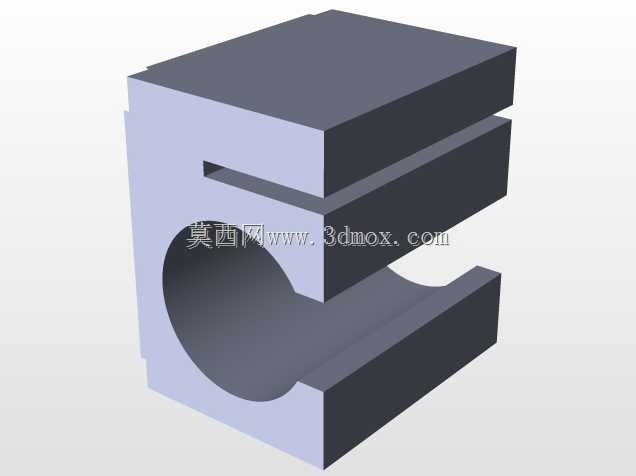

　　在通讯类精密零部件的小批量试制产线中，这类带半圆通孔的层叠式夹紧结构是工位上的核心定位构件，主要承担圆柱类通讯接插件外壳的装夹定位工作，适配压装、引脚焊接、外观检测等多道工序的装夹需求。从结构设计逻辑来看，整体采用方块式基体做承载，三个平行的横向开槽将基体分隔为四层可产生微量形变的夹臂，开槽的深度与宽度经过反复校核，既保证夹臂在锁紧螺栓施力时能产生足够的抱紧形变，又不会因形变量过大出现材料屈服断裂的问题，常规工况下锁紧力矩控制在8N·m时，夹臂的形变量可稳定在0.12-0.18mm区间，刚好适配直径公差带在h6级的圆柱类工件装夹，不会出现夹伤工件表面或者装夹松动打滑的问题。基体中部的半圆通孔是核心的定位工作面，

　　孔壁的粗糙度设计要求达到Ra1.6，半圆结构相比整圆通孔更方便工件的上下料操作，工人无需将工件精准对准孔位轴向推入，只需从开口侧将工件放入半圆定位面即可完成初步定位，配合上下层夹臂的抱紧力，可将工件的径向跳动控制在0.03mm以内，完全满足通讯接插件引脚焊接时的位置度要求。从安装边界来看，整体基体的外形为规整的长方体，底面设计为全平面结构，可直接通过T型槽螺栓固定在标准工位工作台面上，安装时无需额外做适配转接板，基体的左右侧面预留有锁紧螺栓的过孔，孔位与开槽位置垂直对应，锁紧时的作用力可均匀传递到每层夹臂上，避免出现单侧受力导致的工件偏斜问题。在实际产线应用中，这类结构相比传统的平口钳装夹，装夹效率可提升40%以上，

　　且不会出现平口钳装夹时常见的工件夹伤、定位偏移问题，尤其适合薄壁类圆柱通讯零件的装夹作业，半圆通孔的直径可根据待加工工件的外径做适配调整，层叠开槽的数量也可根据单次装夹的工件数量做灵活改动，单组工装最多可同时装夹3件同规格工件，适配小批量多批次的生产需求。结构的材料选用45号钢做调质处理，基体硬度控制在HB220-250区间，既保证足够的结构强度承受反复的锁紧力，又具备一定的韧性避免长期使用出现开裂问题，半圆定位面可根据需求做局部淬火处理，提升工作面的耐磨性能，延长工装的使用寿命。在三维建模过程中，这类结构需要重点校核开槽位置与半圆孔的位置公差，保证每层夹臂的厚度一致，避免锁紧时出现受力不均的问题，

　　同时半圆孔的中心轴线需要与基体底面保持平行，平行度公差控制在0.02mm以内，保证装夹后工件的轴线与工作台面平行，满足后续加工工序的基准要求。这类结构除了通讯零部件加工场景外，也可适配小型轴类零件、圆柱类五金件的装夹作业，通过更换不同直径的半圆孔镶块，即可快速适配不同规格的工件装夹，具备较强的通用适配性。
