90度弯弧流体输送管道结构设计

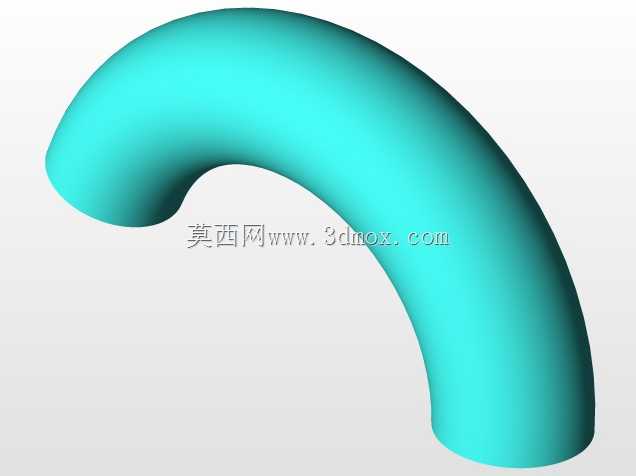

　　在流体输送系统的管路布局中，受安装空间限制、流向变更需求的影响，弯弧类管道是管路排布中无法替代的核心连接件，这类构件广泛应用在民用给排水、工业制程流体输送、暖通循环管路、气动控制回路等多个场景中，不同工况下对弯管的曲率半径、壁厚均匀性、端口连接公差都有明确的工程要求。本次设计的90度弯弧管道，在建模阶段优先考虑了管路流阻优化的需求，没有采用直角弯折的结构形式，而是采用平滑过渡的大曲率弧面结构，流体在经过转向位置时不会出现明显的紊流区，能有效降低管路运行过程中的压力损失，减少流体介质对管壁的长期冲蚀磨损，延长管路整体的服役周期。从结构设计逻辑来看，建模过程中首先确定了两端接口的同轴度公差基准，两个直段端口的轴线保持严格垂直，

　　端口位置预留了标准管路连接的配合余量，可适配同公称直径的直段管道、法兰接头或者快装连接件，安装时不需要额外做角度修正，能直接嵌入到正交走向的管路系统中。弯管段的壁厚采用等壁厚设计，整个弧面区域的壁厚偏差控制在工程允许的公差范围内，既不会因为局部壁厚过薄导致承压能力不足，也不会因为局部壁厚过大造成材料浪费、管路整体重量超标。在实际工程应用中，这类弯弧管道的选型需要匹配整个管路系统的公称压力、介质属性，若用于输送腐蚀性介质，可在建模完成后直接调整基体材质参数，匹配对应的防腐材料性能；若用于高压输送回路，可在现有结构基础上对弯管外侧弧面做局部加厚处理，抵消高压流体转向时对外侧壁的额外冲击载荷。从安装边界来看，该弯管的两个直段长度经过优化，

　　既保证了连接时有足够的密封配合长度，又不会因为直段过长占用多余的安装空间，在紧凑的设备内部管路排布中，能有效减少管路的总长度，降低整体管路的成本投入。建模过程中对弯管的内表面做了平滑处理，没有残留建模台阶或者棱角，避免流体输送过程中杂质在弯折位置堆积，降低管路堵塞的风险，同时光滑的内壁也能减少介质流动时的噪音传递，提升管路系统运行的平稳性。在管路系统的装配环节，该弯管可与同系列的直管道、三通、阀门等构件直接组合装配，不需要额外定制转接件，能大幅缩短管路系统的安装调试周期。针对不同的安装场景，该模型的曲率半径可根据实际空间需求做参数化调整，在安装空间充裕的场景下可放大曲率半径进一步降低流阻，在安装空间受限的场景下可适当缩小曲率半径满足布局要求，整体结构具备较强的适配性，能覆盖多数常规流体输送管路的转向连接需求。
